2A 150KHz 40V Buck DC to DC 转换器XL1509

已于 2024-05-16 00:05:57 修改
阅读量3.8k 收藏 17
点赞数 8
分类专栏： 器件介绍 文章标签： DCDC BUCK 降压
于 2024-05-15 23:46:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/USALCD/article/details/138927811
版权

前言：

该器件仅做介绍，不推荐在新设计中使用。
新设计应尽量使用MHZ开关频率，以降低电感量，从而降低成本。
新设计应使用同步DCDC降压转换器。

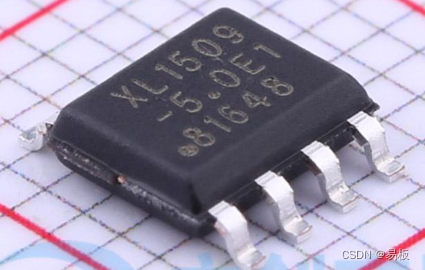

XL1509丝印和封装

XL1509丝印和封装

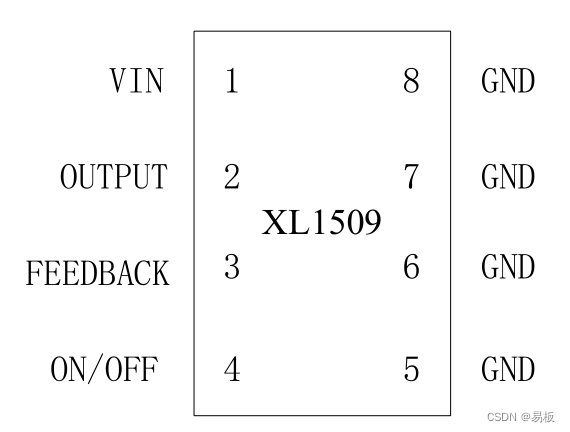

引脚定义

引脚定义

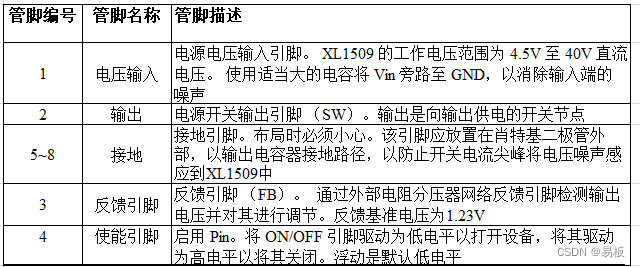

XL1509管脚描述

XL1509管脚描述
管脚编号 管脚名称 管脚描述
1 电压输入 电源电压输入引脚。 XL1509 的工作电压范围为 4.5V 至 40V 直流电压。 使用适当大的电容将 Vin 旁路至 GND，以消除输入端的噪声
2 输出 电源开关输出引脚 （SW）。输出是向输出供电的开关节点
5~8 接地 接地引脚。布局时必须小心。该引脚应放置在肖特基二极管外部，以输出电容器接地路径，以防止开关电流尖峰将电压噪声感应到XL1509中
3 反馈引脚 反馈引脚 （FB）。 通过外部电阻分压器网络反馈引脚检测输出电压并对其进行调节。反馈基准电压为1.23V
4 使能引脚 启用 Pin。将 ON/OFF
