BUCK-BOOST 电源原理及工作过程解析

BUCK-BOOST电路是一种常用的DC/DC变换电路，其输出电压既可低于也可高于输入电压，但输出电压的极性与输入电压相反。下面我们详细讨论理想条件下，BUCK-BOOST 的原理、元器件选择、设计实例以及实际应用中的注意事项。

一.传统的BUCK-BOOST电路

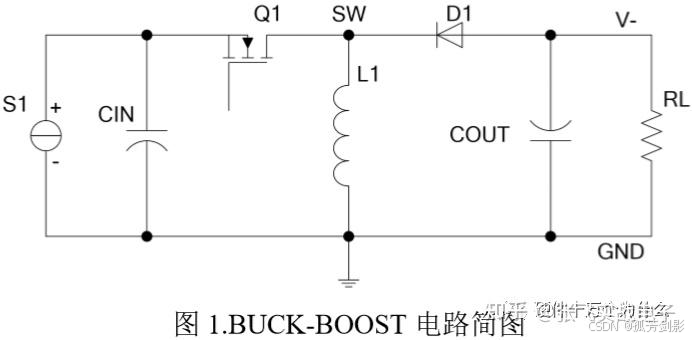

BUCK-BOOST电路简图如图1。

当功率管Q1闭合时，电流的流向见图2左侧图。输入端，电感L1直接接到电源两端，此时电感电流逐渐上升。导通瞬态时di/dt很大，故此过程中主要由输入电容CIN供电。输出端，COUT依靠自身的放电为RL提供能量。当功率管Q1关断时，电流的流向见图2右侧图。输入端VIN给输入电容充电。输出端，由于电感的电流不能突变，电感通过续流管D1给输出电容COUT及负载RL供电。系统稳定工作后，电感伏秒守恒。Q1 导通时，电感电压等于输入端电压VIN；Q1关断时，电感电压等于输出端电压VOUT。设T为周期，TON为导通时间，TOFF为关断时间，D为占空比（D=TON/T），下同。由电感伏秒守恒有：

由此可得：
