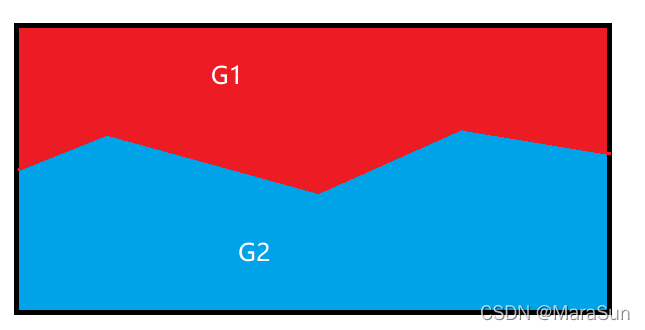

假设我们已经进行了一定的步骤，此时七巧板的摆放情况如下图示:

在这里插入图片描述
红色部分已经完成摆放的区域，蓝色部分是空的区域，分别用G1和G2表示。根据我们的人工摆放方法，可以得到摆放方法如下：

 按照从左到右，从上到下的顺序在G2上进行查找，找到第一个遇到的顶点， 从该顶点开始的边即为初始边（图上的顺时针方向）。

        在部件库中（堆栈）查找顺序查找剩余部件，确定初始点和初始边， 并对其进行平移和旋转，使其可以贴合（点和边重合）在1）中的的定位点和初始边上，同时满足下面的要求： 该部件的所有顶点在G2内； 如果找不到，将其放回部件库中，查找下一个，符合要求后完成一个摆放；

	根据摆放后的结果，对G1和G2 分别进行调整，调整后再回到1）。

特殊情况的说明：

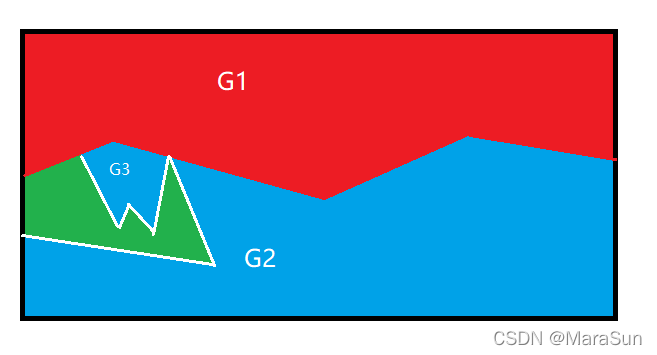

如图示：

在这里插入图片描述

摆放之后，可能出现这种情况，就是图中的G3的区域，这是个空区域。摆放后，在满足上面的摆放条件之后，要查找这种区域。查找方法如下：

摆放的部件的非相邻顶点出现在G1上，就会出现这种“空腔”，记录该点；从摆放部件的初始边的末点开始顺序到该点的点的集合 P2 以及在G1上从初始点开始逆序到该点的点的集合P1 ， P1和P2 构成G3。

确定G3之后，对G3按照上面的方法继续摆放。

maraSun 2022-03-21 BJFWDQ
