【MKS_GEN_L_主板使用说明书】

特别注意🧨🧨🧨:
1.通电前请确保正负极正确连接
⒉请不要在通电的情况下插拔电机和驱动，容易造成驱动烧坏;也不要在电机运行过程中调电流。正确的做法是先断开电源，拔掉电机，再重新上电，调电位器，测量电位器上的电压，直到测量的电压与预期的相同。切勿插反驱动，否则会烧坏驱动，甚至会烧坏主板!
3.建议固件烧录的过程不要同时接USB线和12V电源。通过USB线烧录完成之后，再对12V进行连接。

1. 描述

V1.0和V2.1的区别:在MKS GEN_L V2.1上 MKS TMC2130 SPI,MKS TMC2208、MKSTMC2209 UART模式直插接用，通过跳线帽跳线,不用飞线。

在这里插入图片描述

  • 将2560及 ramps1.4集合在一块板子上,解决了Ramps1.4组合接口繁琐、易初故障的问题
  • 用户可自己更换电机驱动,支持4988驱动和8825驱动、TMC2100 驱动。
  • 预留外接驱动信号,可外接大驱动来驱动57.86电机。
  • 采用高质量MOSFET管,散热效果更好,保证长时间工作稳定。
  • 采用专用电源芯片,支持12V-24V电源输入,解决Ramps电压转换芯片发热、供电不足问题。
  • 稳定可靠的滤波电路大大降低干扰的可能性,最大可能的避免打印过程中出现的死机、乱跑等现象。
  • 采用CH340串口芯片,在确保稳定可靠的前提下,降低成本,更是解决了以往16U2难装驱动的问题。
  • 可以接受24V输入,同样系统功率下可以把热床电流减小到1/4,有效解决热床MOS管发热问题。
  • 使用开源固件 Marlin,配置和ramps1.4完全相同,可直接替代 Ramps1.4.
  • 可直接连接2004LCD 显示屏及12864LCD 显示屏,可支持创客开发的TFT28、TFT32触摸屏。
  • XYZ轴分别采用不同颜色的端子来对应电机和限位开关,方便接线。
  • 人性化的设计,用不同颜色的端子区分驱动方向,降低插反的概率,防止因驱动插反而损坏主板。
  • 将2560和Ramps1.4集成到一块PCB，布线更简单，更稳定，支持marlin 1.x和marlin 2.xx，支持MKS TFT系列等
  • 从 V1.0 开始的硬件并添加对 TMC UART、SPI 模式的支持
  • MKS 建议您使用 V2.1 版本，因为它支持更多功能

2. 特征

  • 高性能、低功耗 Atmel® AVR® 8 位微控制器 AMEGA2560-16AU
  • Suooprt DC12-24 VIN
  • Dcin-Dc5v 使用 MP1584EN, 3A, 1.5MHz, 28V 降压转换器
  • 热床使用HY3403D，参数为30V/100A
  • HOT-END和FAN使用HY1403D，参数为30V/42A
  • 3 NTC100K TH1,TH2,TB 温度测量
  • 集成 5 个 ASIX接口
  • 通过 EXP1 EXP2 支持 LCD 和通过 AUX-1 支持 MKS TFT 系列屏幕
  • 通过 USB 上传固件
  • 添加对 TMCUART、SPI 模式的支持

主板参数：

主板型号:MKS GEN_LV2.1微处理器:ATMEGA2560
外双尺寸:110*84mm安装孔尺寸:102*76mm
输入电压:12V~24V 5A~15A电机驱动器：2208,2209,2225,2226,4988,8825,8729等驱动
温度传感器接口:NTC 100K支持触摸屏：LCD/ LCD2004、LCD12864、摸屏MKS MINI12864V1.0、MKS MINI12864 V3.0.MKS系列
支持打印文件格式:G-code支持机器结构:XYZ、 delta 、 kossel 、Ultimaker . corexy
推荐软件:Cura 、 Simplify3d、Pronterface 、Repetier-Host固件更新:通过USB连接电脑更新

3. 主板封装

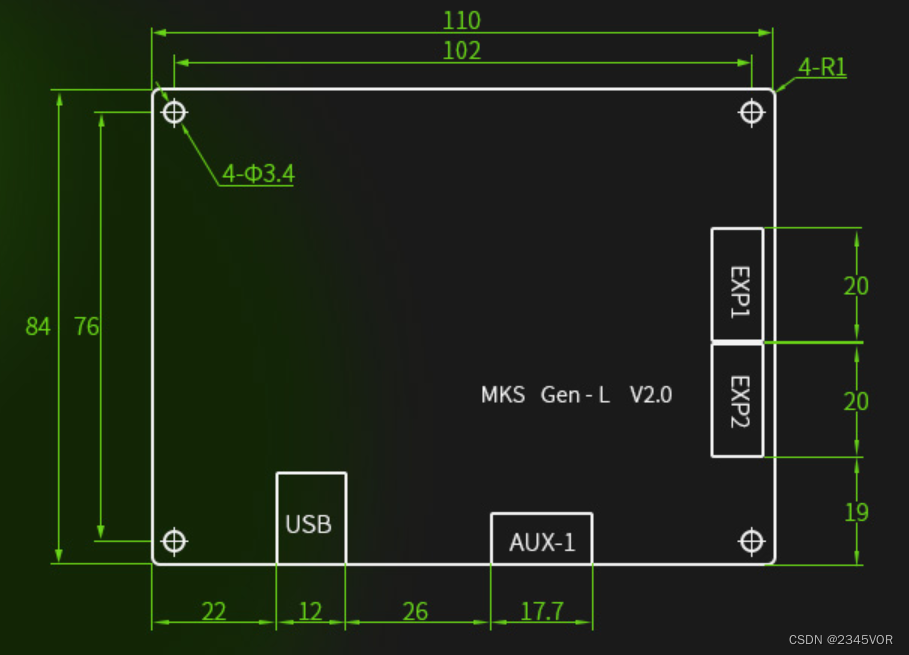

3.1 尺寸图

在这里插入图片描述
整体尺寸为11084mm，螺栓固定孔位为10276mm

3.2 接线图

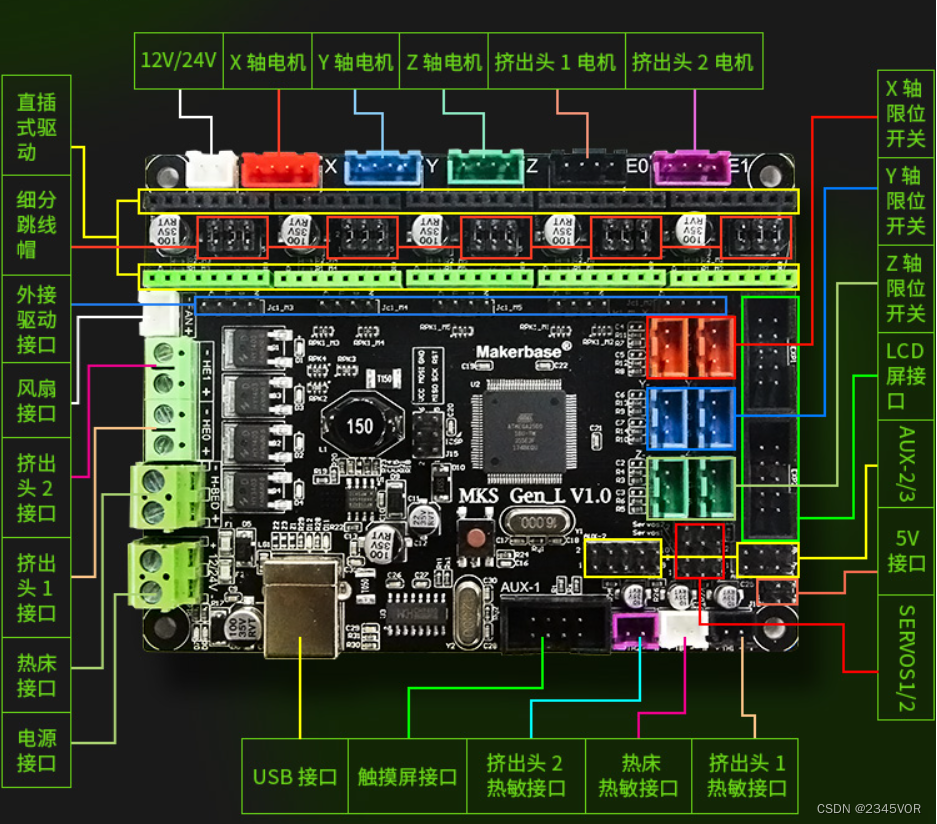

3.2.1 MKS GEN_L V1.0系统连接图

在这里插入图片描述

3.2.2 MKSGEN_L V2.1系统连接图

  • 中文版
    在这里插入图片描述

  • 英文版
    在这里插入图片描述

V2.1相对V1.0版本优化散热，以及减少串口下载晶振（减少物料）

4. 引脚排列

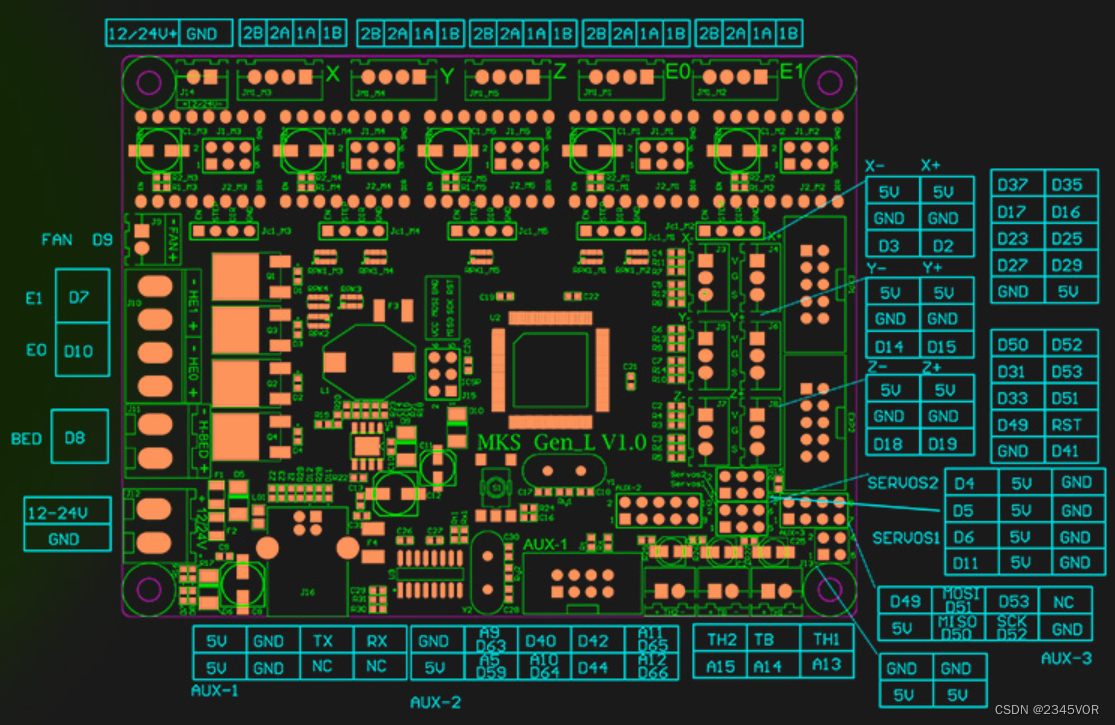

MKS GEN_LV1.0:
在这里插入图片描述

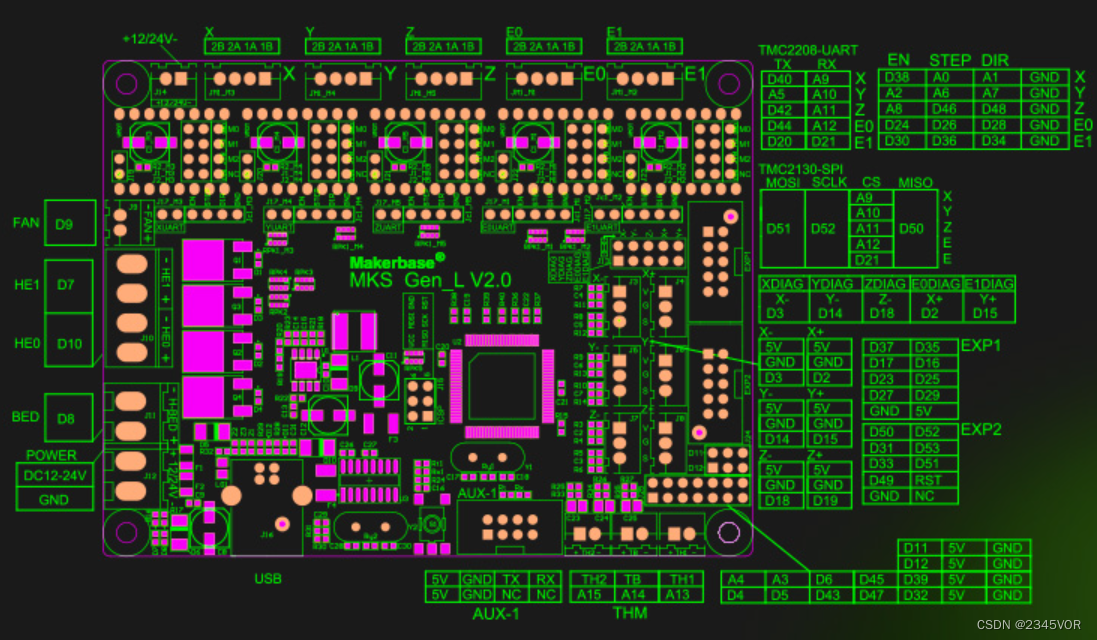

MKS GEN_LV2.1:
在这里插入图片描述

怎加更多端口细节

5. GEN_LV2.1驱动设置

注意:以下设置是基于MKS系列的驱动进行的设置，不同厂家的驱动可能设置的方式有所不同。

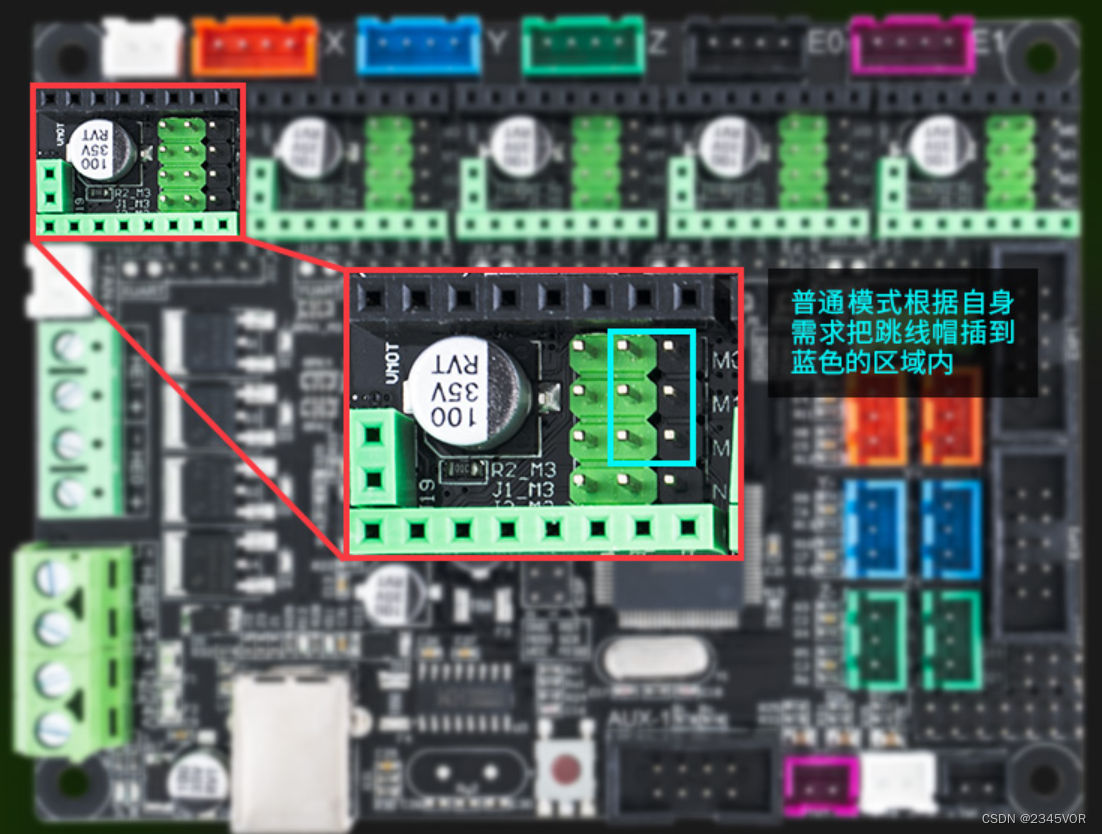

5.1 Step/dir普通运行模式

在普通模式的情况下，(如A4988，LV8729,TB67s109)通过跳线帽调节驱动的细分。可以根据自身需求，将跳线帽插到右侧两排黑色排针的M0,M1,M2处，进而实现对细分的调节。
注意:在普通的模式下第四个插针，建议不要插跳线帽。如果插上跳线帽可能会影响部分驱动的使用。(如TB67S109)
在这里插入图片描述

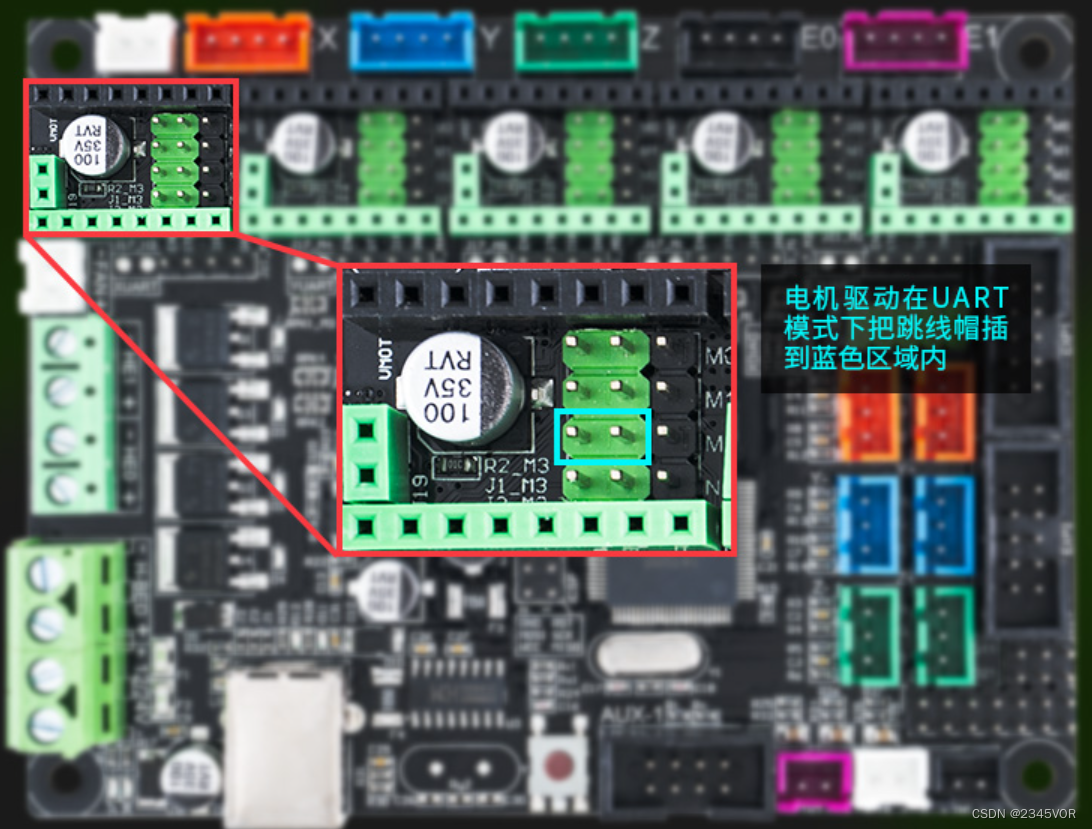

5.2 Uart模式(MKS TMC2208 V2.0)

电机驱动在UART模式下，可以直接在Marlin固件中直接进行电流、工作模式的配置。以TMC2208为例，使用的UART模式的情况下，需要做到以下几点。(图文配合理解)如图所示

  1. 驱动下面跳线帽需要全部取出(不能带有跳线帽)。
  2. 在主板上的UART插针处，插上跳线帽。
  3. 在marlin固件进行驱动部分的设置(详情请参考说明书)
    在这里插入图片描述

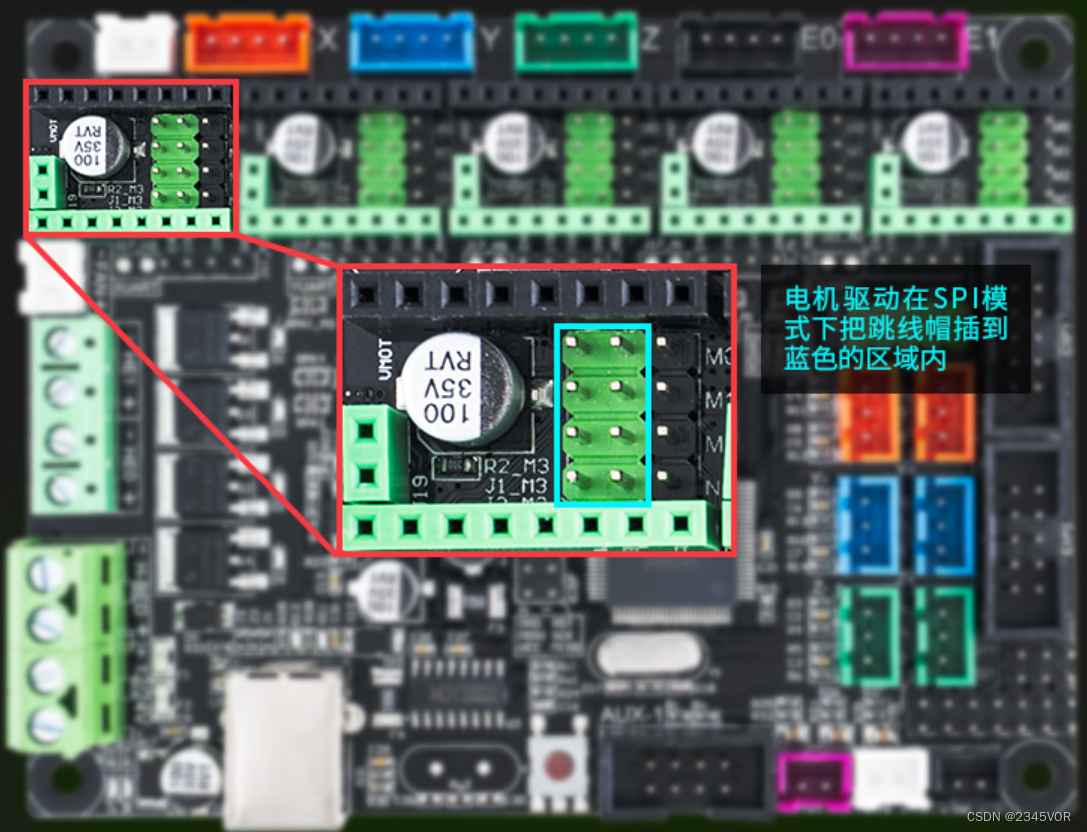

5.3 SPI模式

SPI模式由于主板内部线路的支持, TMC2130或者其他类型驱动的SPI模式不再需要进行跳线,直接跳线帽即可完成设置，如下图所示
左侧绿色四排全部插上跳线帽。SPI模式marlin固件设置(详情请参考说明书)。
在这里插入图片描述

参考文献：

使用教程视频：B站
固件下载、编译、更新请参照：MKS GEN_L V2.1使用说明书
模型下载：thingsgiver
Github:https://github.com/makerbase-mks/MKS-GEN_L
gen-l主板使用说明书:（基于marlin2.0.x固件）：https://blog.csdn.net/gjy_skyblue/article/details/119872104
gen-l主板使用说明书:（基于klipper固件）https://blog.csdn.net/gjy_skyblue/article/details/121103193
淘宝地址：创客基地
