本文介绍了如何将Altium Designer中的原理图转换为可编辑的黑白矢量图并导入Word。关键步骤包括在AD中取消渲染，复制原理图部分，粘贴到Visio并取消组合，以便于在Visio中编辑网络标号和数字。
将 Altium Designer中的原理图，导入到word中，原理图转化为黑白矢量图，而不是图片的方法：
需要用 Visio 先进行编辑，然后导入到word中。

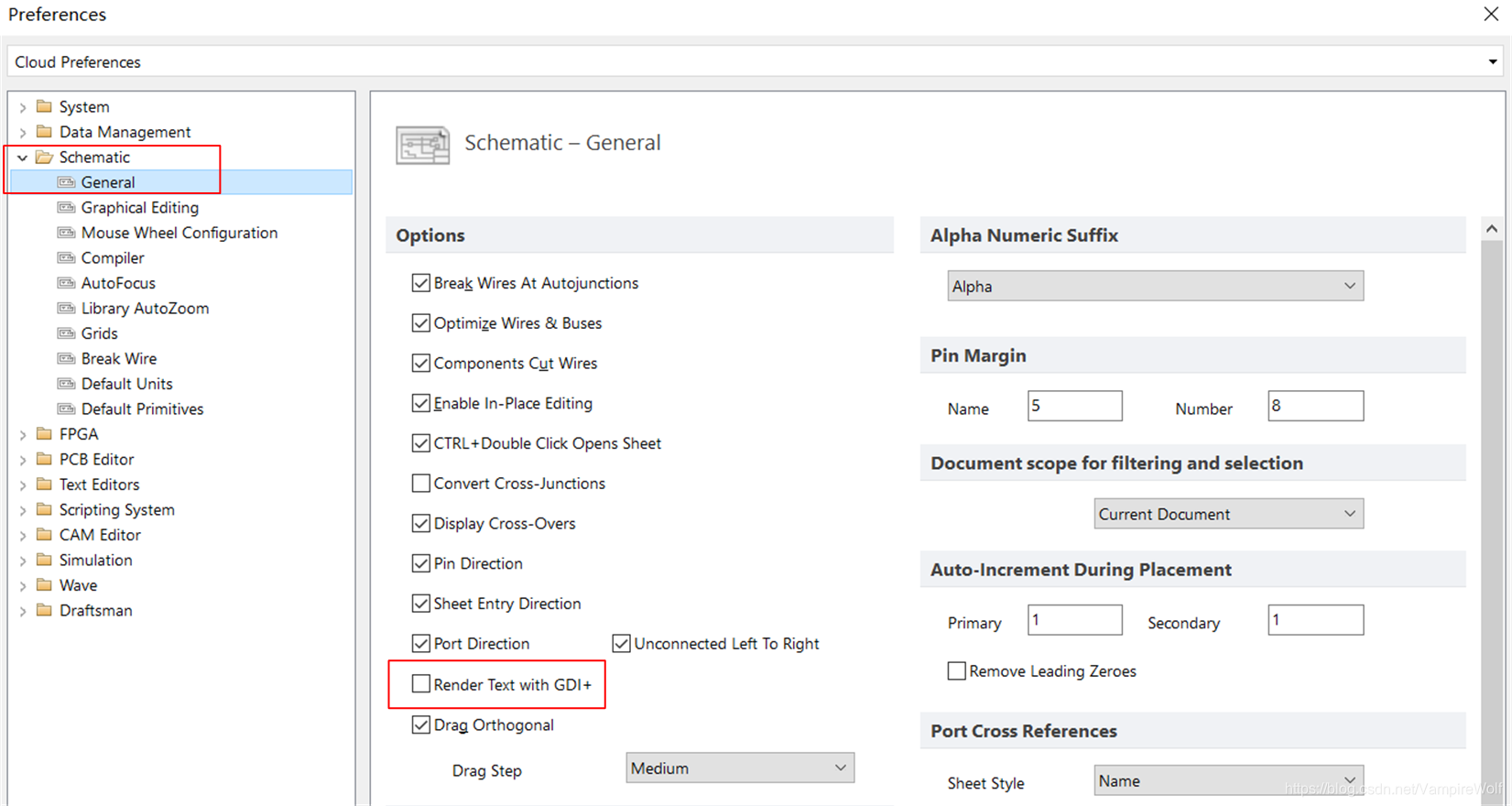

一：点击 AD 左上角： DXP-->Preferences，然后在 schematic-->General-->Render Text with GDI+ 中取消渲染，如下图所示；
（若不取消渲染，粘贴到Visio中就是图片，无法编辑；若AD导出的 pdf 原理图错位,解决方法也是取消渲染）；
二：在 AD中， 选则需要的原理图部分，点击复制（Ctrl+A）；
三：然后粘贴到 Visio 中（Ctrl+C），右键在组合中选择取消组合；

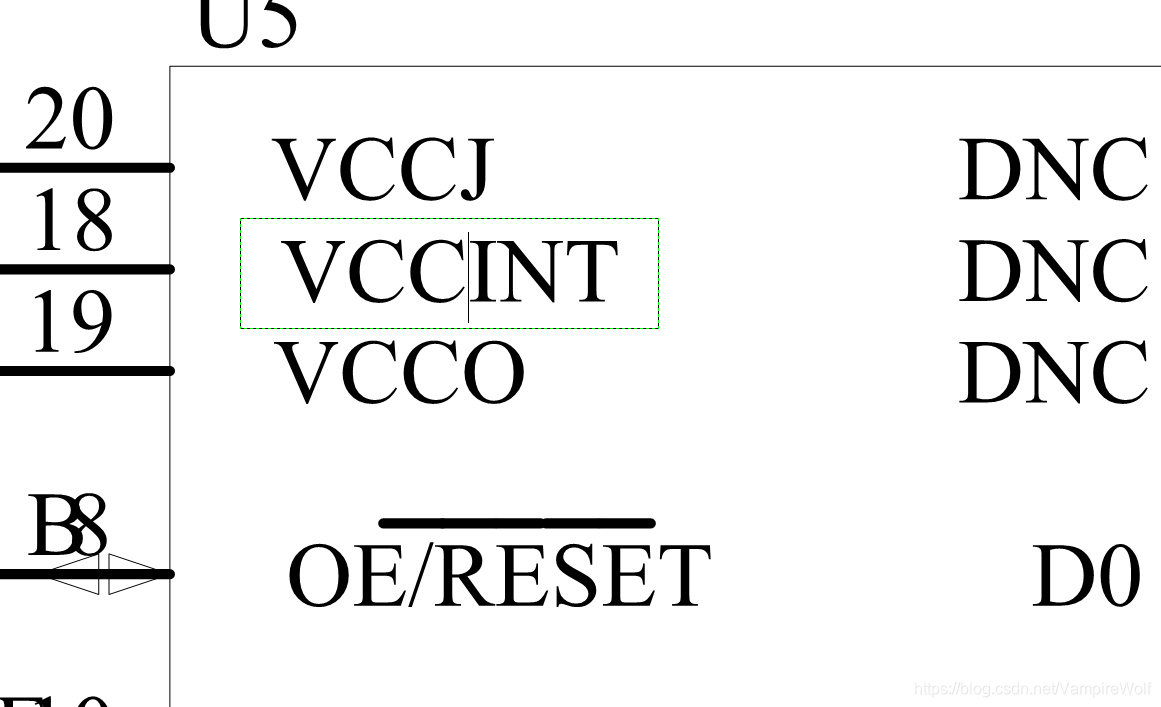

四：最后就可以分别编辑各个部分（如图所示，各个网络标号及数字都可以编辑）
