一.坐标系: CSYS,KCN 激活总体/局部坐标系

KCN=0 直角坐标系

=1 柱坐标系,x轴为半径,y轴为圆弧的角度

=2 球坐标系

=4 工作平面坐标系

>=11 局部坐标系

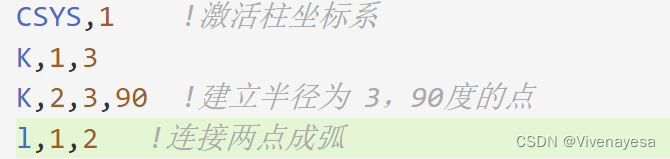

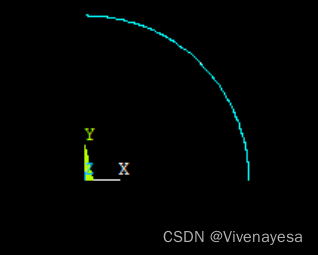

1.使用柱坐标系建立圆弧

CSYS,KCN

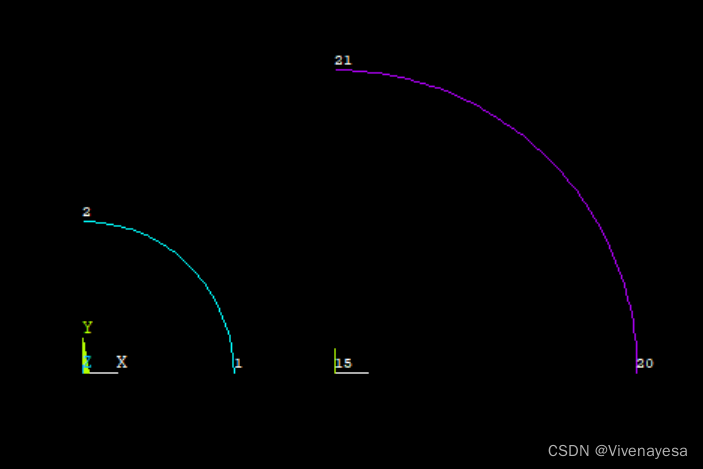

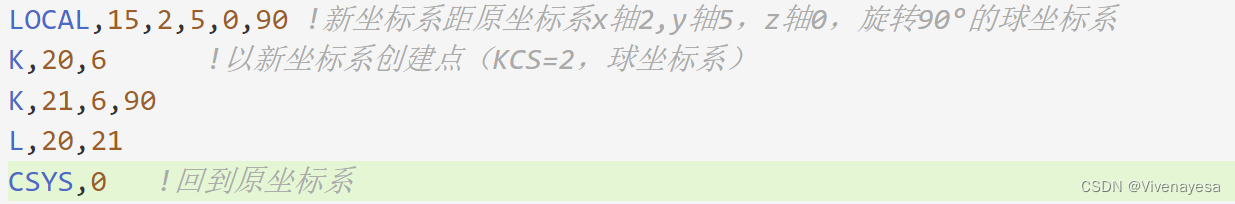

2.局部坐标系：（编号不能小于11）

LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2

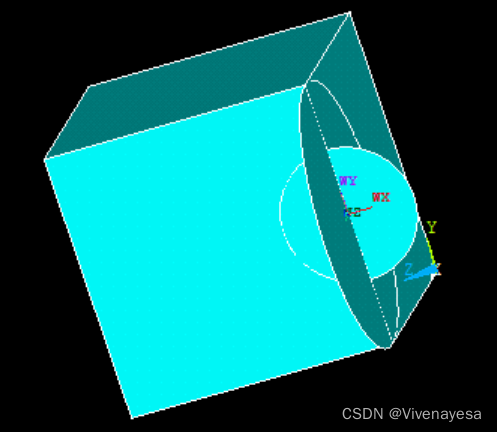

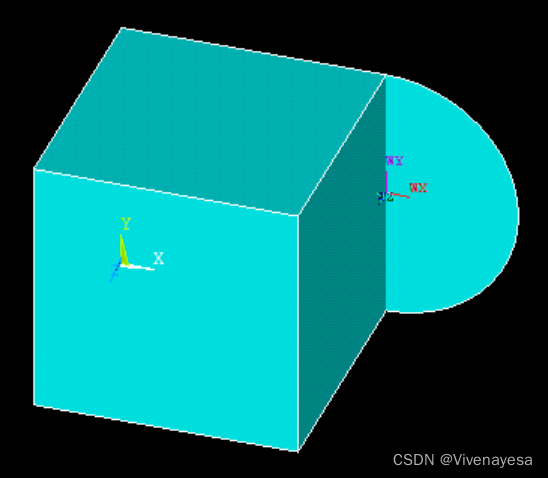

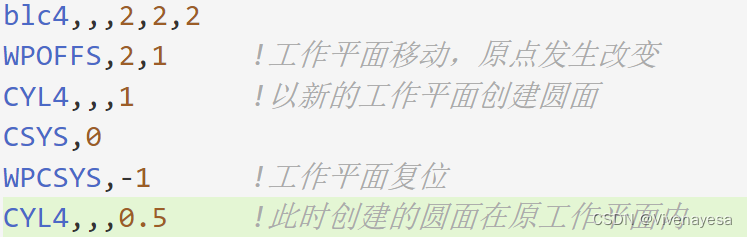

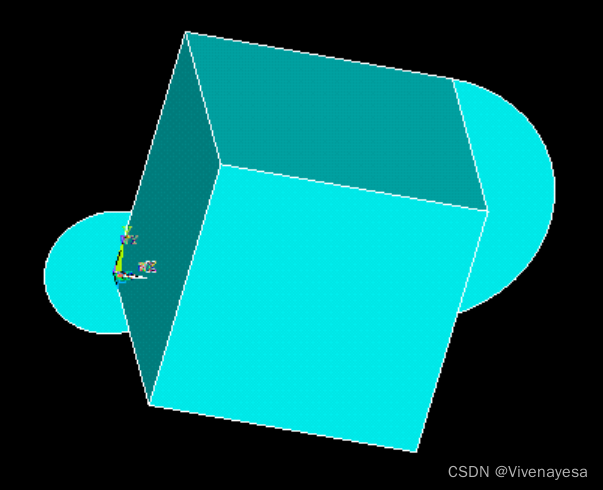

二.工作平面： WPOFFS,XOFF,YOFF,ZOFF 工作平面的平移

WPROTA,THXY,THYZ,THZX 工作平面的旋转

WPCSYS,-1 工作平面复位

注意WPROTA的格式，（Y，Z，X）
