电容式传感器概述

电容式传感器概述：

电容式传感器是通过两个电极产生的电场来感应被测物,将被测非电量的变化转换为电容量变化的一种传感器。电容式传感器结构简单、感应灵敏度高、可非接触测量,并能在高温、辐射和强烈振动等恶劣条件下工作,这是它的独特优点。随着电子技术和光电技术的进步,以电场检测原理为基础的电容式传感器表现出良好的性能,得到迅速发展,目前这类产品已经成为最主要的技术种类。新一代的电容式传感器在技术方面的提高主要表现在可靠性、检测距离、使用寿命、动作频率方面的提高。随着集成电路技术和计算机技术的发展电容式传感器更加小巧、灵活,应用场合也更为广泛,逐渐成为一种很有发展前途的传感器。

电容式传感器工作原理介绍：

电容式传感器的工作原理是基于传感器两个电极的间距、相对尺寸变化以及两个电极间介质变化而产生的电容量变化。关于电容器电容量的计算公式如下：

从而影响电容量变化的主要有如下三个要素:

1. 电极间的距离(d）
2. 电极的尺寸(A）
3. 电极间介质的介电常数(εr)

这样,当被测量εr、A或d发生变化时,都会引起电容量的变化。如果保持

其中的两个参数不变,而仅改变另一个参数,就可把该参数的变化变换为电容量的变化。

那么,根据其改变参数的不同,可将电容式传感器分如下三种:

1. 改变极板距离(d)的变极距型电容式传感器
2. 改变极板遮盖面积(A)的变面积型电容式传感器
3. 改变电介质介电常数(εr)的变介质型电容式传感器

目前市场上包括进口品牌产品和国产品牌产品在内,均是属于变介质型电容式传感器产品。其结构一般如右图所示。

每个电容式传感器的感应元件是由一个传感器电极和一个屏蔽层电极组成的。这两个同轴金属电极共同组成一个电容器。

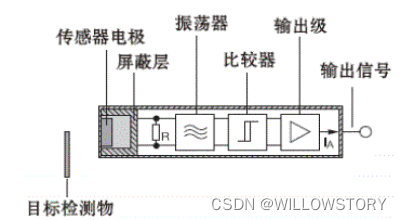

当被测物体(金属材质或非金属材质)接近传感器表面时,它同时进入了由这两个电极构成的电场,从而使这个电容器的电容量发生变化(△C)。这样,当被测物体接近时,RC振荡器电路产生的振幅会由比较器电路检测到,并且通过输出级电路形成输出信号。(见下图)

由于其特殊的工作原理,电容式传感器可实现非接触的,独立的和无磨损的检测。并且对于导电材料和非导电材料均可实现可靠检测。因此,电容式传感器可以适用于某些电感式传感器无法检测的应用场合。

电容式传感器典型的应用是距离和位置的测量,可以实现诸如:弯曲强度、厚度、液位、料位、偏心度、同心度、形变、磨损和震动等物理量类型的检测。

根据原理可将其分为自电容式（capacitive single ended mode，self-capacitive mode or shunt mode）与互电容式（mutual capacitance mode，differential mode）两种。

自电容是感应块相对地之间的电容，这个地在这里指的是电路的地，虽然这个地离感应块可能很近，也可能很远，但它总是存在的。当感应块上施加一个激励信号时，由于自电容的存在，将在感应块和地之间产生一个随激励信号变化的电场。

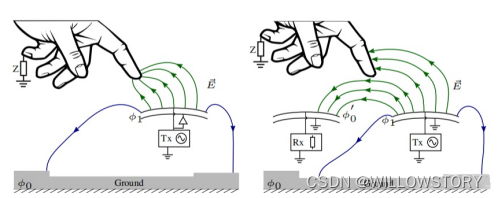

互电容由发射极和接收极组成，两极之间产生了电场，电场中的大部分能量直接聚集在电容器极板之间。少许能量会泄露到电容器极板以外的空间，而由这些泄露能量所形成的电场被称为“边缘场”，当把手指放在边缘电场的附近将增加电容式传感系统的导电表面积。与地面有高耦合的导电物体（如人类）可以部分屏蔽电场，因此，与自电容模式相比，它降低了电极之间的电容。而如果与地面的耦合很低的物体靠近这个场，则会发生相反的效应，并且耦合由于物体内部的极化而增加。（互电容是不是可以通过场的增强与减弱判断出金属与非金属）根据这种变化，可以实现距离的检测。

实际的器件和应用：

电容式传感器的感应面由两个同轴金属电极构成，很像“打开的”电容器电极，该两个电极构成一个电容，串接在RC振荡回路内。

电源接通时，RC振荡器不振荡，当一目标朝着电容器的电靠近时，电容器的容量增加，振荡器开始振荡。通过后级电路的处理，将振荡和不振荡两种信号转换成开关信号，从而起到了检测有无物体存在的目的。该传感器能检测金属物体，也能检测非金属物体，对金属物体可以获得最大的动作距离，对非金属物体动作距离决定于材料的介电常数，材料的介电常数越大，可获得的动作距离越大。
