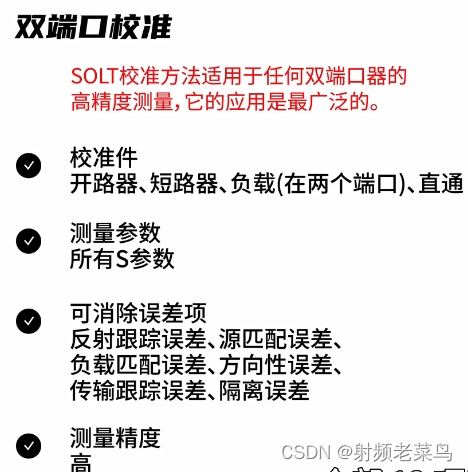

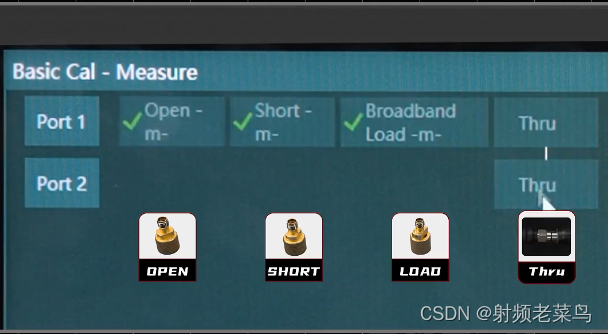

双端口校准中，SLOT已知直通校准；SLOR未知直通校准；后者精度更高

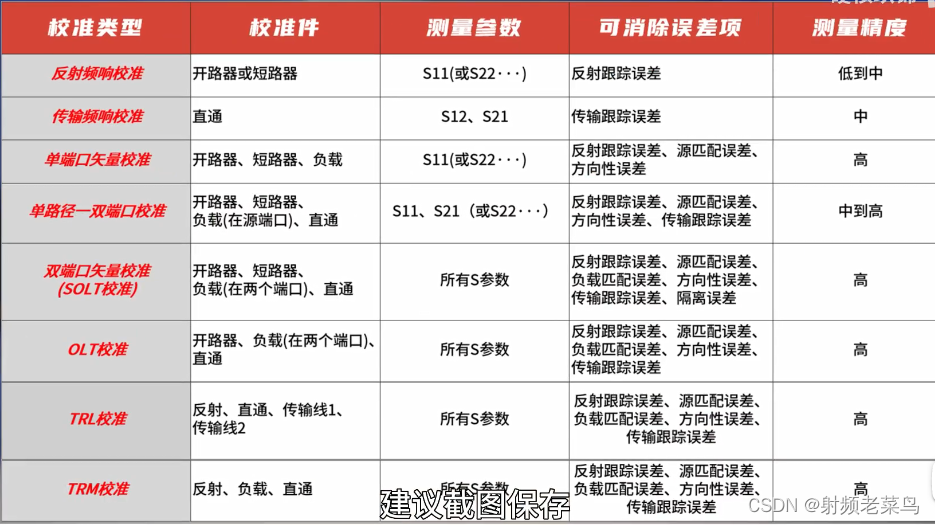

其余校准方式补充

1.增强型频响校准（比SOLT简单），适用于器件的单向测量（S11,S21）

2.SOLR（未知直通校准，要求1.被测期间必须互易S21=S12；2.被测器件的衰减不大于40dB）

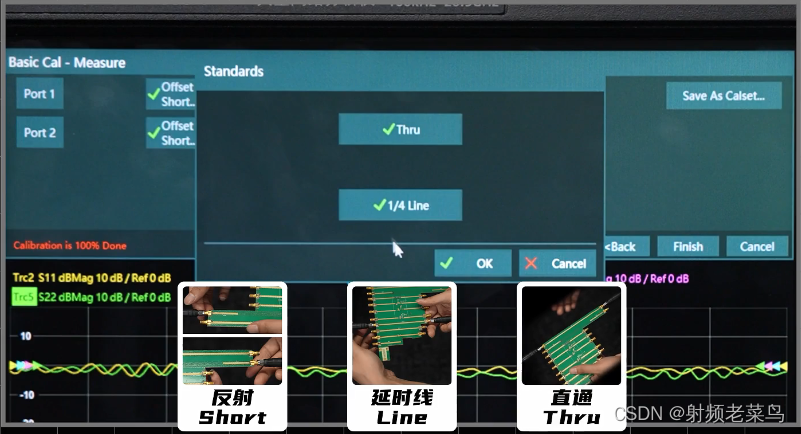

3.TRL校准（适用于非同轴和高频率条件下）

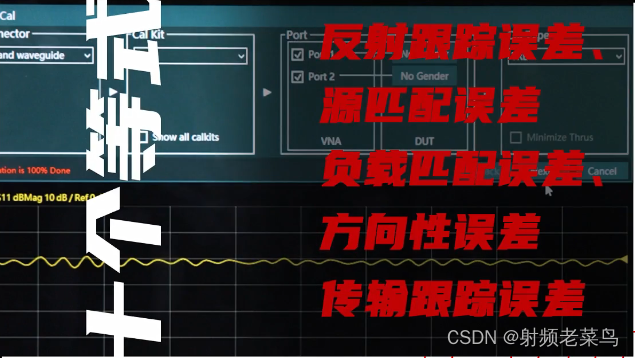

降低校准对校准件精确参数的依赖（根据校准件方式不同可选用LRM/LRL）。上面建立了10个等式，计算得到8个误差项
