HC-05蓝牙模块连接STC89C52单片机控制LED灯

**首先声明我用的是52单片机，板子型号为HC6800-ES V2.0；如果
非同类型，实现不了，概不认账。**
要实现这个玩法，首先得掌握串口通信的知识，不需要太多，只要知道如何接收/发送数据就行。
串行通信：
按照数据传送方向分为：
*单工
数据传输只支持数据在一个方向上传输。
*半双工
允许数据在两个方向上传输，但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信。
*全双工
允许数据同时在两个方向上传输，因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。
通信方式：
*同步通信：
带时钟同步信号传输。 SPI，IIC通信接口。
*异步通信：
不带时钟同步通信。 UART（通用异步收发器），单总线。
串口通讯：（简单介绍）
同步通信：简单来说，同步通信是一种比特（bit）同步通信技术，要求发收双方具有同频同相的同步时钟信号，只需在传送报文的最前面附加特定的同步字符，使发收双方建立同步，此后便在同步时钟的控制下逐位发送/接收。但这时还有两种不同的同步方式.一种是使用全网同步,用一个非常精确的主时钟对全网所有结点上的时钟进行同步.另一种是使用准同步,各结点的时钟之间允许有微小的误差,然后采用其他措施实现同步传输。
异步通信：异步通信在发送字符时，所发送的字符之间的时隙可以是任意的。但是接收端必须时刻做好接收的准备（如果接收端主机的电源都没有加上，那么发送端发送字符就没有意义，因为接收端根本无法接收）。发送端可以在任意时刻开始发送字符，因此必须在每一个字符的开始和结束的地方加上标志，即加上开始位和停止位，以便使接收端能够正确地将每一个字符接收下来。异步通信的好处是通信设备简单、便宜，但传输效率较低（因为开始位和停止位的开销所占比例较大，每帧之间还有间隔）。

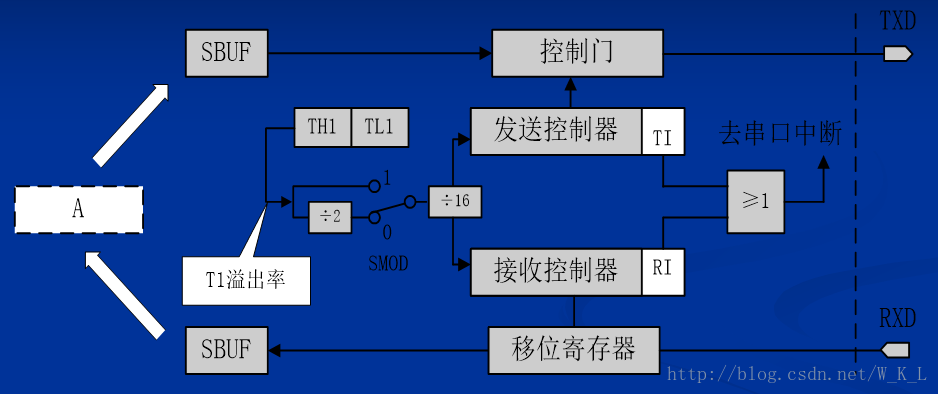

先来看一下过程图：

有两个物理上独立的接收，发送缓冲器SBUF，它们占用同一个地址99H；接收器是双缓冲结构。发送缓冲器：因为发送时CPU是主动的，所以不会产生重叠错误。
TXD和RXD：T 代表 Transmit（发送）
R 代表 Receive（接收）
X 代表要交叉，也就是说A方的TX接B方的RX、B方的TX接A方的RX。

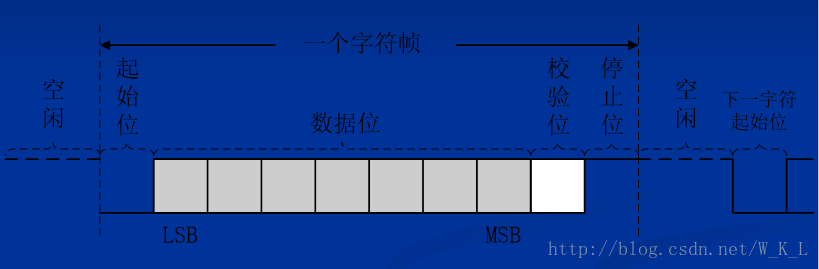

串行通信的数据结构：

起始位+数据位（数据的最低位，8位或9位看工作方式，数据的最高位）+校验位+停止位
工作方式寄存器SCON：

*RI:接收中断标志位
接受结束时，会由硬件置1，向CPU发出中断请求。（要由软件复位）
*TI：发送中断标志位
发送结束时，会由硬件置1，向CPU发出中断请求。（要由软件复位）
*TB8：用来存放发送的第9位
*RB8：用来存放接收的第9位。
*REN：是串行接收允许位
0时：禁止串行接收
1时：允许串行接收

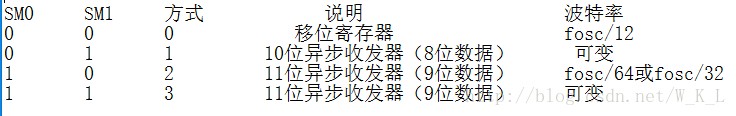

串行口的工作方式：

SM2:多机通信控制位
* 因为多级通信控制是在工作方式2和工作方式3下进行的，因此SM2主要是用在工作方式2和工作方式3。
当SM2=0时：不论接收的第9位是0还是1，都接收数据产生中断。当SM1=1时：只有在接收到第9位为1时，才接收数据，并产生中断：
而如果接收到的第9位为0 时，则将接收到的数据丢弃，不产生中断。
工作方式寄存器PCON：

要注意的是：PCON是没有位寻址的，也就是说不能直接操作,SMOD是直接操作PCON寄存器
*SMOD：是波特率是否加倍的选择位。
0时：波特率不加倍。
1时：波特率加倍。
波特率的概念
* 波特率的定义是：串行口每秒钟发送的位数称为波特率。
比如说2400的波特率就是每秒钟发送2400个位数。
* 串行口的波特率是定时器T1作为波特率发生器的，这时定时器设置在工作方式2（可自动重装初值）
* 波特率=（2*SMOD）/32*定时器T1的溢出率 (当SMOD是0（2*SMOD）=1，为1时值为2)
* 定时器T1的溢出率=单片机内部时钟频率/(256-X) X是定时器的初值
* 波特率=(2*SMOD)/32*(单片机内部时钟频率/(256-X))
串口的操作步骤：
*先设置波特率：
设置定时器T1为工作方式工作方式2（设置TMOD寄存器）
给计数器赋初值(工作方式会自动重装)
*设置串口的工作方式
*设置SCON（如果允许）
*如果使用中断方式，那么打开相应的中断和总中断。
*打开定时器T1，开始产生波特率

void UsartConfiguration()
{
    SCON=0X50;          //设置为工作方式1
    TMOD=0X20;          //设置计数器工作方式2
    PCON=0X80;          //波特率加倍
    TH1=0XF3;           //计数器初始值设置，注意波特率是4800的
    TL1=0XF3;
    ES=1;               //打开接收中断
    EA=1;               //打开总中断
    TR1=1;              //打开计数器1
}

下面介绍一下HC-05 蓝牙模块：
引用一句话“模块就是拿来用的”。作为初学者刚开始拿到这个东西，也是很懵逼的，在网上找资料，看到这句话，觉得很有道理，这些新的事物对我们来说就是拿来用的，不用担心，不要畏惧，即使多走点弯路也是值得的。前行的路上有了这些才显得弥足珍贵！
说正事吧！首先可以看一下我分享的这个资料，对蓝牙模块有个初步了解。链接：http://pan.baidu.com/s/1bpF2Z5H 密码：uk88。（补充一下，进入AT指令模式，我的做法是：按住按键，然后再给它上电，慢闪就代表进入AT模式了，接线要用USB 转TTL）用一个简单的例子来解释一下这个模块吧，我们可以把它当作一个传话者，我们发消息给她，她就把消息传给MCU，MCU再去执行相应的操作。
单片机接线是3.0和3.1，记得TX和RX是交叉接线！
下面附上代码：

#include<reg52.h>
#define uchar unsigned char
uchar receiveData;
sbit led = P0^0;
sbit led2 = P0^1;
void UsartConfiguration();
void main()
{
        UsartConfiguration();
        led = 0;
        led2 = 0;                         //检测是否接收到字符，即是否进入串行口中断
        TI = 0;
        while(1)
        {
                if(receiveData == 'A')
               led = 1;                //点亮
                if(receiveData == 'B')
                   led = 0;                //熄灭
        }
}
void UsartConfiguration()
{
        SCON=0X50;                        //设置为工作方式1
        TMOD=0X20;                        //设置计数器工作方式2
        PCON=0X80;                        //波特率加倍
        TH1=0XF3;                         //计数器初始值设置，注意波特率是4800的(晶振为12.0MHz)
        TL1=0XF3;
        ES=1;                             //打开接收中断
        EA=1;                             //打开总中断
        TR1=1;                            //打开计数器1
}

void Usart() interrupt 4                        //串行口中断，为什么是4可以参考上一篇中断的文章
{
    receiveData=SBUF;                      //出去接收到的数据
        RI = 0;                                //清除接收中断标志位
        SBUF=receiveData;                      //将接收到的数据放入到发送寄存器
        while(!TI);                            //等待发送数据完成
        TI=0;                                  //清除发送完成标志位
}

忘了一点：还需要下载一个手机APP，“蓝牙串口”这一类的APP，提醒一下，有的APP是不能用的，并非代码问题。
好了，，先说到这里，继续前行！
