隔离非稳压输出电源模块输出误差超出手册描述导致后级电路无法使用

转载自：https://www.wengexin.com

选了某家国产隔离非稳压输出电源模块B0505XT-2W,手册描述正向误差最大10%，实测最大误差超过20%。

问题详细描述

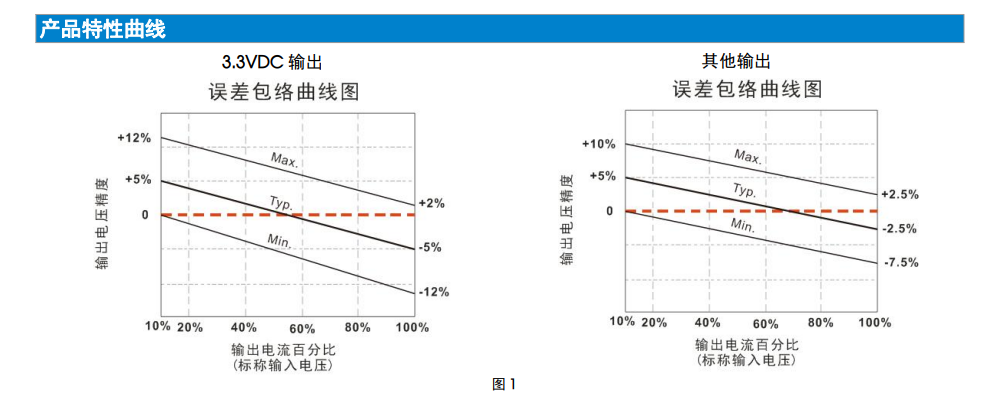

在某个需要隔离电源的检测电路中使用了B0505XT-2W这个5V转5V电源模块，手册描述5V输出最大误差10%，也就是5.5V。当时次级电源要求是4.5V~5.5V输入，功率也不知道具体多大，于是乎我就选择了这个2W的。结果回来测试发现输出最高的居然有6.2V,测试6个模块发现3个都超过5.5V，剩下3个也超过5.4V。

问题具体分析

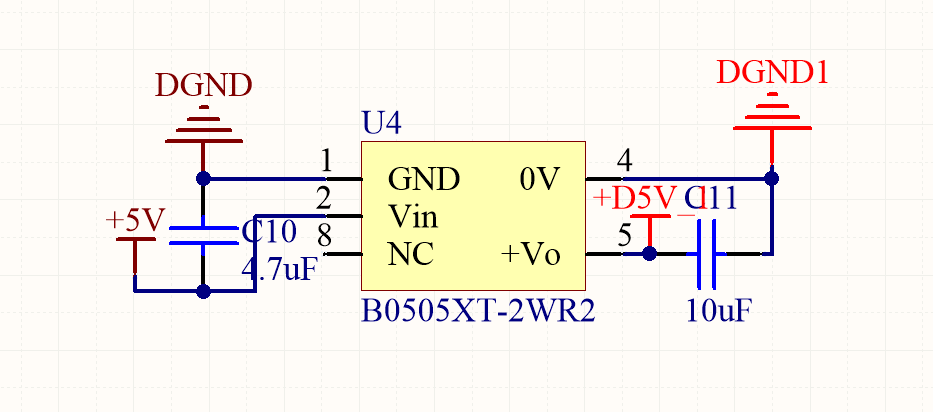

仔细核对BOM是否输入输出电容错误，发现并没有。又怀疑是不是焊接发料错误，于是重新取下来焊上与推荐电路一致的4.7uF与10uF电容，结果一样。最后确认这个器件参数确实与手册有差距，但其实也是自己经验不足，没有详细估算后级功耗（实测后级电路功耗0.2W），余量留太大。

问题解决方案

最后选择了B0505XT-1W,之所以没有选择稳压型输出的是因为手上有B0505XT-1W的料，可以马上贴片进行后续耐压、性能等测试。测试时发现B0505XT-1W(功率0.2W)输出电压基本都在5.2V附近，问题解决。

总结和建议

设计时不是降额越高越好，凡事过犹不及啊。
