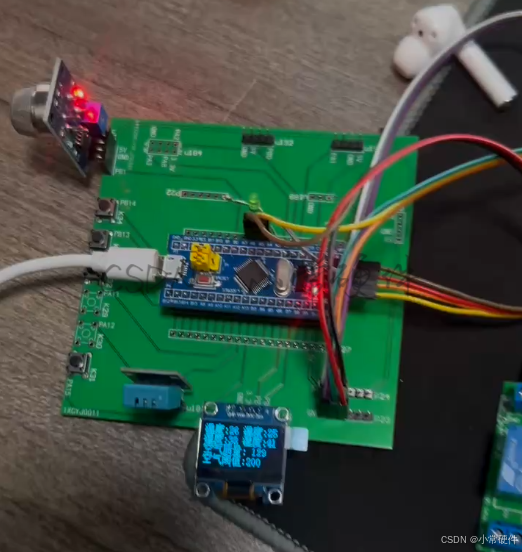

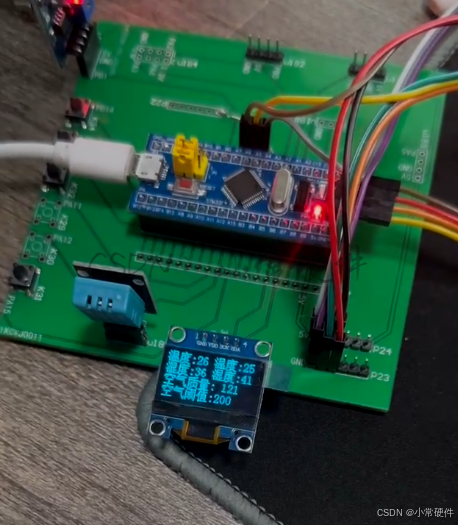

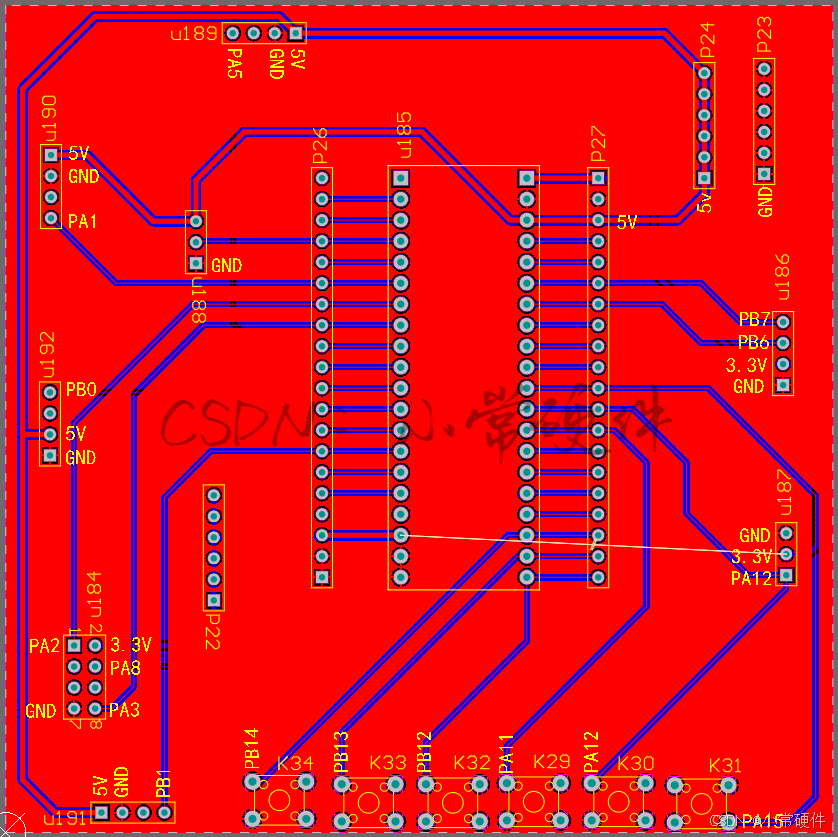

STM32开发实例_基于STM32单片机的鸡舍环境监测系统(电路图+PCB+程序+流程图)24-32-58

一.系统概述

1. 环境监测和控制:实时监测鸡舍内的温度、湿度和氨气浓度等关键环境参数。根据监测数据自动调节环境条件,确保鸡舍维持在最佳生长环境下。
2. 饲料管理:管理和控制饲料供应,确保鸡群的饲料分配合理,以优化饲养效果。
3. 照明控制:自动调节鸡舍内的照明系统,提供适宜的光照环境,支持不同的光照模式以促进鸡只的健康和生产效率。
4. 数据监测和分析:收集和记录环境数据,进行实时监测。帮助优化鸡舍管理和提高养鸡效益。
这些功能提升了鸡舍的自动化管理水平,有助于优化环境条件和资源使用,提高养鸡的生产效益和鸡只的健康。

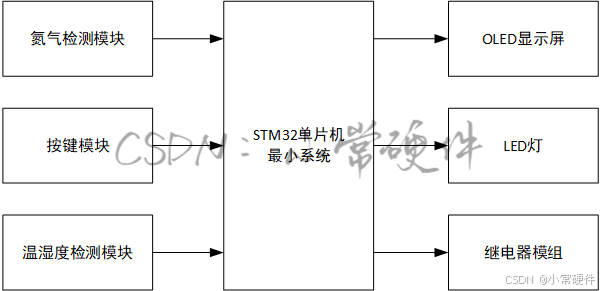

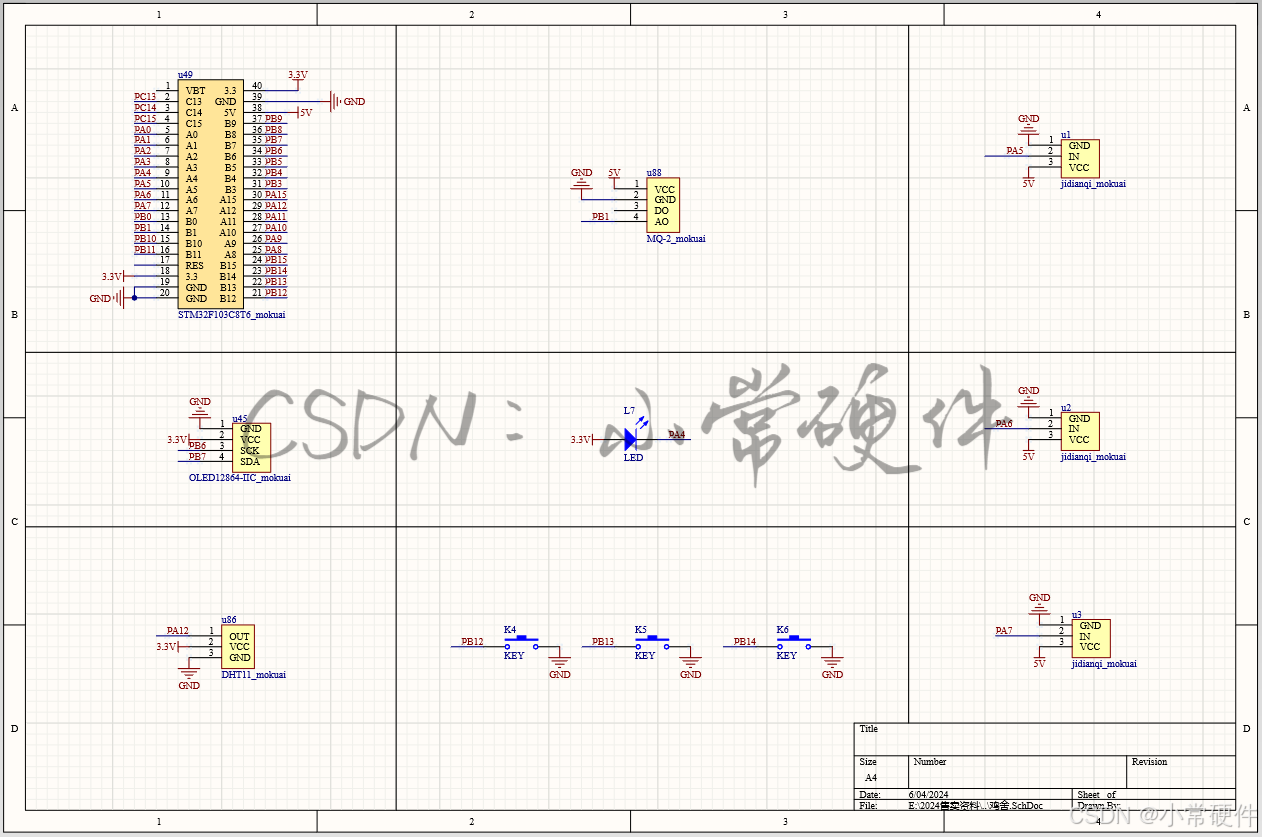

二.电路设计

电路图采用Altium Designer进行设计:
1. 通过STM32F103C8T6单片机作为系统主控,最小系统电路是整个电路的核心;
2. 通过DHT11进行温湿度检测,并通过one-wire总线与单片机的GPIO脚进行连接;
3. 使用MQ-2进行氮气浓度检测并将模块的模拟输出脚与单片机的模拟输入脚相接;
4. 通过0.96寸的OLED12864进行数据显示,采用IIC总线的形式与单片机进行通信;
5. 通过继电器模拟环境控制,并将继电器的数据输出脚与单片机的GPIO脚进行连接;
6. 使用独立按键进行阈值设定和按键控制,按键的一端接地,一端接单片机的GPIO口;



三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
 #include "adc.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
/************************************************
版权:小常硬件
公众号:微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/

int main(void)
 {
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2:2位抢占优先级,2位响应优先级
	delay_init();	    	 //延时函数初始化
  Usart1_Init(9600);
	TIM4_Init(300,7200);
	while(DHT11_Init()){}
	OLED_Init();
	OLED_CLS();
	Adc_Init();
	KEY1_Init();
		KEY_Init();
	Led0_init();
	OLED_ShowCN(32,2,0);
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	OLED_CLS();
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
	OLED_ShowCN(0,2,12);
	OLED_ShowCN(0+16,2,13);
	OLED_ShowCN(64,0,10);
	OLED_ShowCN(64+16,0,11);
	OLED_ShowCN(64,2,12);
	OLED_ShowCN(64+16,2,13);
		OLED_ShowCN(16+16,4,36);
	OLED_ShowCN(32+16,4,37);
	OLED_ShowCN(0,4,38);
	OLED_ShowCN(0+16,4,39);
	OLED_ShowCN(0,6,38);
	OLED_ShowCN(0+16,6,39);
	OLED_ShowCN(16+16,6,40);
	OLED_ShowCN(32+16,6,41);
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

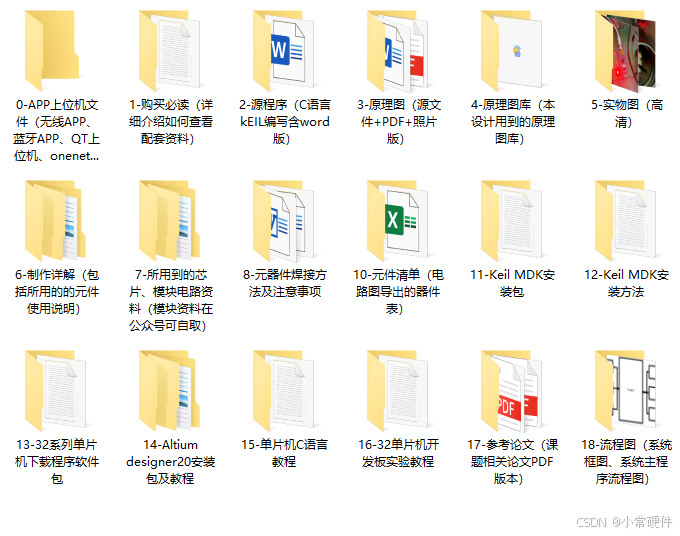

四.资料内容
