零. 概述

主要介绍下蓝牙协议栈（bluetooth stack）传统蓝牙音频协议之高质量音频分布协议(A2DP) 概念介绍，包括在协议栈中的架构，角色以及Source到Sink的发送Audio流程

一. 声明

本专栏文章我们会以连载的方式持续更新，本专栏计划更新内容如下：

第一篇:蓝牙综合介绍，主要介绍蓝牙的一些概念，产生背景，发展轨迹，市面蓝牙介绍，以及蓝牙开发板介绍。

第二篇:Transport层介绍,主要介绍蓝牙协议栈跟蓝牙芯片之前的硬件传输协议,比如基于UART的H4,H5,BCSP，基于USB的H2等

第三篇:传统蓝牙controller介绍，主要介绍传统蓝牙芯片的介绍，包括射频层（RF），基带层（baseband），链路管理层（LMP）等

第四篇:传统蓝牙host介绍，主要介绍传统蓝牙的协议栈，比如HCI,L2CAP,SDP,RFCOMM,HFP,SPP,HID,AVDTP,AVCTP,A2DP,AVRCP,OBEX,PBAP,MAP等等一系列的协议吧。

第五篇：低功耗蓝牙controller介绍，主要介绍低功耗蓝牙芯片，包括物理层（PHY），链路层（LL）

第六篇：低功耗蓝牙host介绍，低功耗蓝牙协议栈的介绍，包括HCI,L2CAP,ATT,GATT,SM等

第七篇：蓝牙芯片介绍，主要介绍一些蓝牙芯片的初始化流程，基于HCI vendor command的扩展

第八篇：附录，主要介绍以上常用名词的介绍以及一些特殊流程的介绍等。

另外，开发板如下所示，对于想学习蓝牙协议栈的最好人手一套。以便更好的学习蓝牙协议栈，相信我，学完这一套视频你将拥有修改任何协议栈的能力（比如Linux下的bluez，Android下的bluedroid）。

-------------------------------------------------------------------------------------------------------------------------

CSDN学院链接（进入选择你想要学习的课程）：https://edu.csdn.net/lecturer/5352?spm=1002.2001.3001.4144

蓝牙交流扣扣群：970324688

Github代码：https://github.com/sj15712795029/bluetooth_stack

入手开发板：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-22329603896.18.5aeb41f973iStr&id=622836061708

蓝牙学习目录：https://blog.csdn.net/XiaoXiaoPengBo/article/details/107727900

--------------------------------------------------------------------------------------------------------------------------

二. A2DP概念

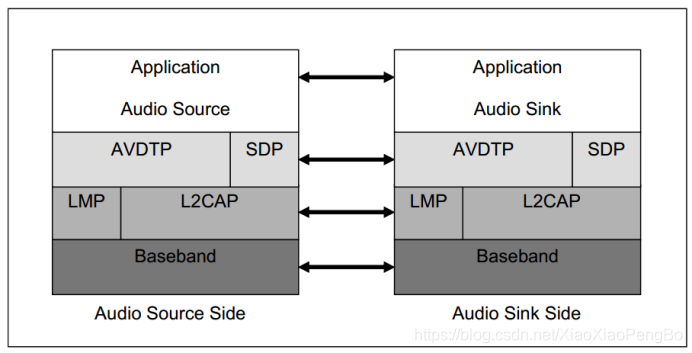

A2DP(Advanced Audio Distribution Profile)是蓝牙高音质音频传输协议，用于传输单声道，双声道音乐（一般在A2DP中用于stereo双声道），典型应用为蓝牙耳机。。A2DP不包括远程控制的功能，远程控制的功能参考协议AVRCP。整个架构如下：

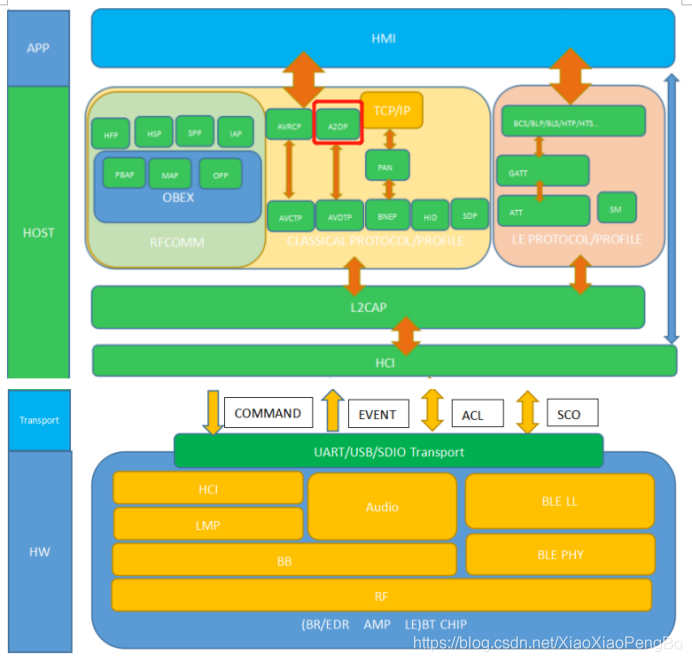

在我们协议栈的位置见红框：

A2DP是基于AVDTP协议。

三. A2DP角色

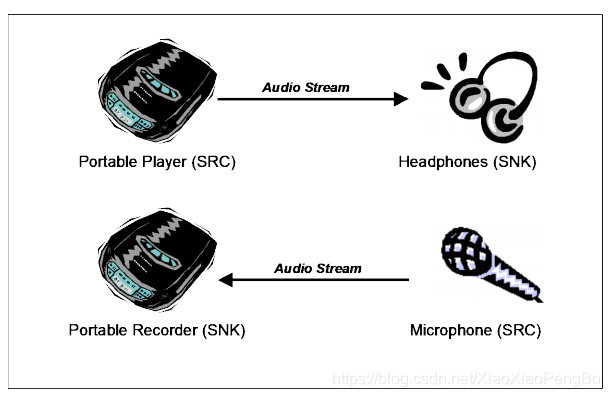

A2DP的角色分为Source(SRC)跟SINK(SNK)

Source (SRC) – A device is the SRC when it acts as a source of a digital audio stream that is delivered to the SNK of the piconet.

Sink (SNK) – A device is the SNK when it acts as a sink of a digital audio stream delivered from the SRC on the same piconet.

上面解释的也很清楚，说点白话点，就是谁发送音频数据谁就是Source，谁接收音频数据谁就是Sink,举一个例子：假设手机连接蓝牙耳机播放音乐，那么手机就是做A2DP source角色，蓝牙耳机就是做A2DP sink角色。

三. Audio Path(Source到Sink音频发送流程)

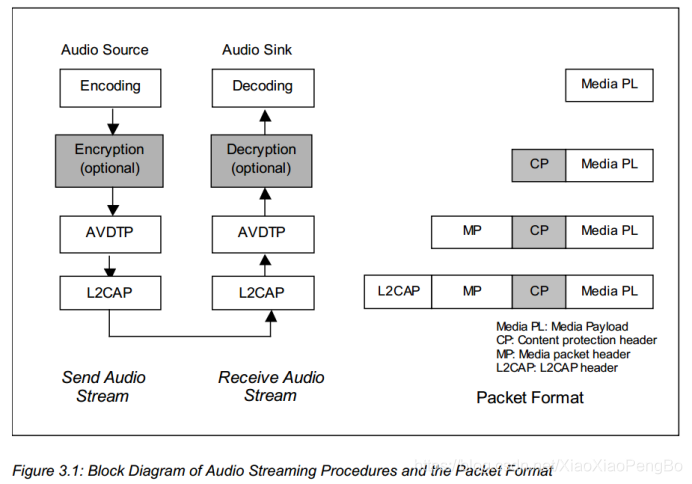

官方文档是给的这个，其实这个有点误导性（只要是不全），我来重新总结下Audio从source发送到sink的流程。

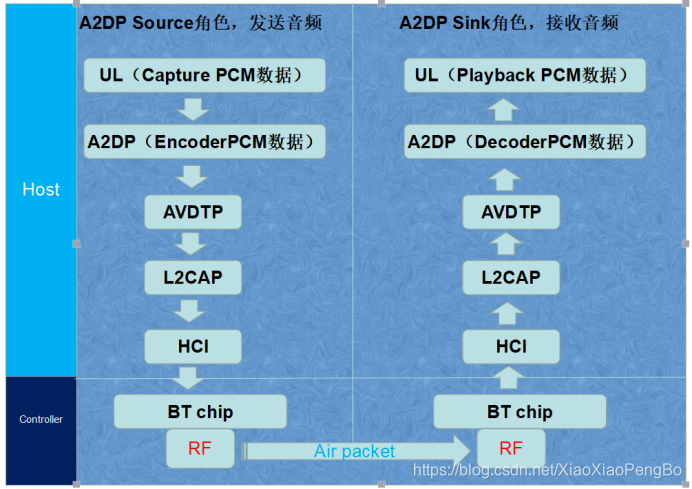

我们来大体总结下整个流程：

1）A2DP source的发送流程

UL收集到PCM数据，然后发送到A2DP，A2DP经过codec PCM lib(SBC,MPEG-1,2 AudioMPEG-2, 4 AACATRAC family或者自定义encoder pcm lib)压缩成特定的音频格式，然后交给AVDTP，AVDTP转交给L2CAP,L2CAP通过ACL格式转交给HCI，然后到达BT chip，通过RF射频出去。

2）A2DP sink的接收流程

BT chip通过RF接收进来数据，然后通过ACL交给HCI，然后交给L2CAP,L2CAP交给AVDTP，AVDTP交给A2DP，A2DP收到的是remote经过压缩的数据，此时通过codec pcm lib(SBC,MPEG-1,2 AudioMPEG-2, 4 AACATRAC family或者自定义encoder pcm lib)解压成PCM数据，然后交于声卡播放
