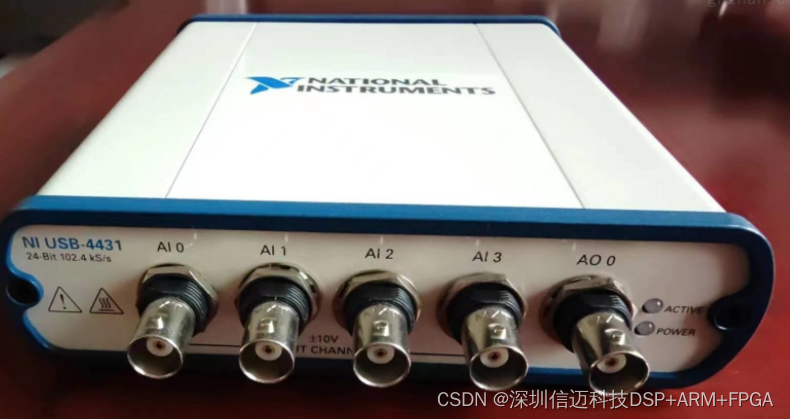

NI USB-4431对标国产化4路同步采集卡解决方案

102.4 kS/s , 100 dB , 0.8 Hz AC/DC耦合，4输入/单输出声音与振动设备

USB-4431专为声音和振动应用而设计。输入通道集成了用于加速度计和麦克风的集成电路压电式(IEPE)信号调理功能。四个USB-4431的输入通道可同步对输入信号进行数字化。模拟输出(AO)通道是激励响应测试的理想选择，可与AI通道同步。

三、产品应用

XM-USB-4431 是一款基于 USB2.0 总线的数据采集卡，可直接和计算机的 USB 口相连，构成实验室、产品

质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要

应用场合为：

 声音/震动信号采集分析

 电子产品质量检测

 医学检测

 高精度信号同步采集

 IO 控制

四、性能特点

 A/D 转换器：24-bit Σ-Δ型 ADC：AD7765（可选支持 312KSPS 的 AD7764）

 本体噪声低，通道隔离度高；

 差分输入范围：±10V；

 独立程控增益，4 级可调，即 1 倍、10 倍、100 倍和 1000 倍；

 AD 触发方式：软件定时触发、外触发；

 支持预触发，最大可预采 2K 个点；

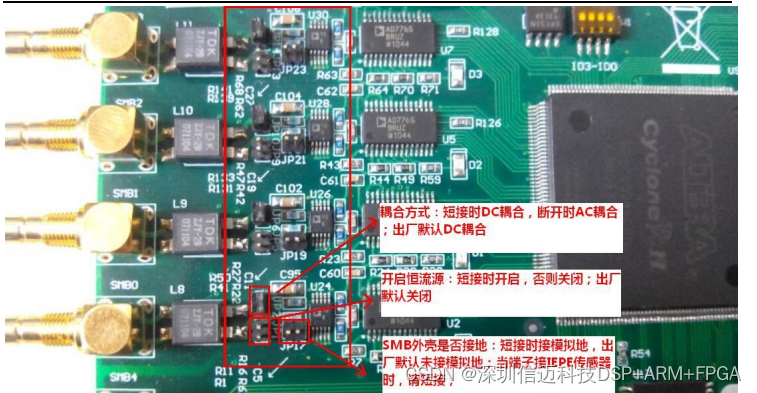

 IEPE 恒流源大小：4.38mA @2%（板卡可能要外接 5V 电源，由 USB 口供电能力决定）；

 IEPE 传感器激励电压：15V 或 24V ；

 恒流源输出阻抗：>250 kΩ at 1kHz；

 恒流源噪声：<500 pA/√Hz；

 耦合方式：AC/DC；

 AC 耦合 -3dB 截止频率： 0.53Hz ；

 模拟输入信号带 TVS 钳位保护功能；

 采样频率可软件设置（范围：1.95KHz～156.25KHz）；

 板载大容量存储器（4M 字），支持连续采集，实现实时监控；

 板载 EEP，用户可写入自定义参数；

 板卡 ID 识别（0～15），支持多卡操作；

 8 路 DI/DO；输出带锁存功能，上电自动清零；

 提供 WIN7/VISTA/2000/XP 下驱动程序及动态连接库；

 尺寸大小（不含外壳）：91(W) × 139(L) (mm)；

五、技术参数

·工作电压： 5V±0.25V

·工作温度：

0℃～70℃

·存储温度：

-10℃～85℃

·湿 度：

5%～95%

六、工作原理

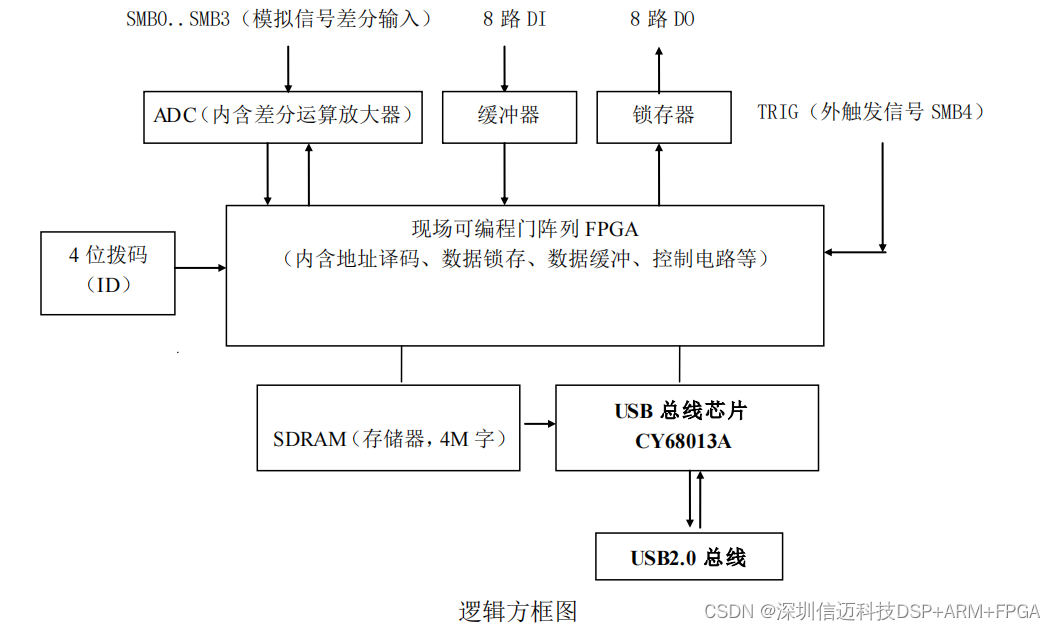

6.1、逻辑框图

6.2、工作原理简述

XM-USB-4431  由以下功能模块组成：USB2.0 总线桥电路，地址译码及数据锁存，AD 转换，数据存储等功

能组成。

地址译码及数据锁存 ：由现场可编程门阵列 FPGA 芯片控制。由于是 USB2.0 总线，用户可以不关心具

体 I/O 地址，直接调用我公司提供的动态连接库即可。8 位数据模式，具体的 IO 地址由 USB 总控芯片解释。

AD 转换： 外部模拟信号由 SMB0..SMB3 接入，经过 4 级程控增益，进入 ADC，AD 控制时序由 FPGA 完成。

数据存储： AD 转换的结果存储在 SDRAM 中。读、写数据的时序由 FPGA 控制。

数字 IO： 8 路数字量输入、8 路数字量输出。输出带锁存功能，且上电自动清零。

测频原理: 测量信号（ 方波 ）的相邻两个上升沿之间的间隔。例如：软件发测量命令，用系统时钟 4MHz

测量待测信号的两个相邻上升沿的间隔，间隔用系统时钟数表示，用户由此可以方便的计算出信号的频率。

由于最大间隔数为 24 位 表示的数据（最 大 0xFFFFFF, 即 16777215 ），最大定时长度为 4.19S

（ 16777215*0.25  s ≈ 4.194303S ）

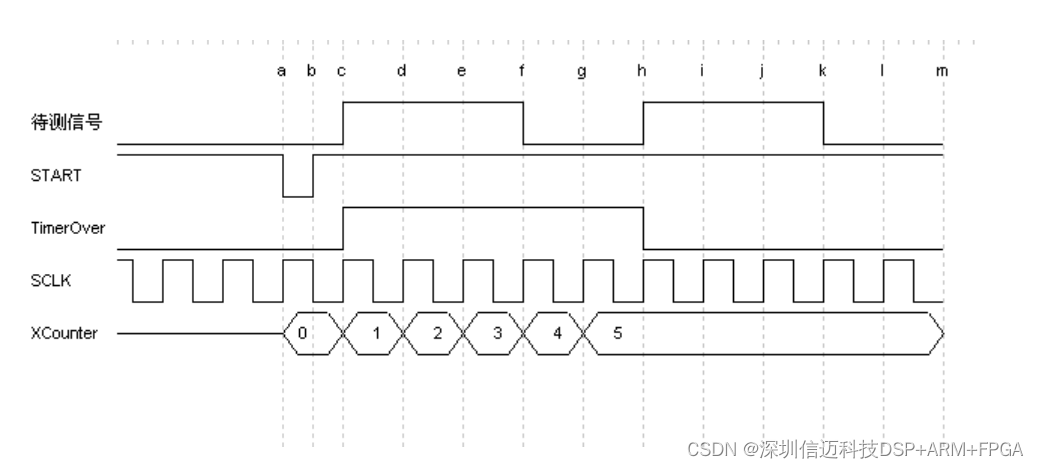

说明： START 信号为低，软件启动一次测频，测量待测信号两个相邻上升沿的时间宽度（为 5 个

系统时间，系统时钟 4MHz ）。图中的 TimerOver 信号， 1 ：测频未结束； 0 ：测频结束。

计算出外部信号的频率Fre = 4 × 10 3 ÷ (XCounter)，单位KHz。
