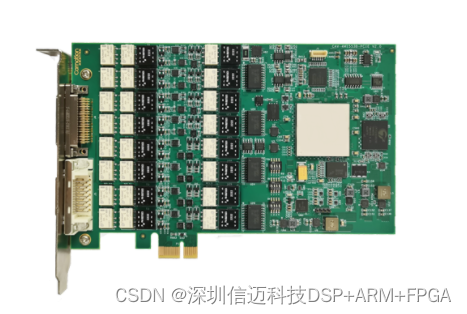

PCIe规格1M/4M 1553B总线适配卡

1553B是面向测试仿真应用开发的1553B总线适配卡，支持1M和4M总线速率。该产品提供1 ~ 4个双冗余1553B通道，支持单功能/全功能。产品采用高速SRAM和大容量DDR3缓存，提高了总线消息的响应性能，可实现对多通道全功能应用以更好的支持。同时新增了直接耦合或变压器耦合软件可配置、总线信号幅值可编程、协议错误注入和检测、数字信号发生器、总线信号波形监控等功能，可用于对1553B总线的测试、检测和排故。

      XM1553B采用最新一代的1553B协议处理器，具备先进的BC、RT和BM功能。不仅可用作1553B总线通信适配器，还可与FlightPack-1553B软件配合使用，实现1553B总线数据的实时分析和仿真，适用于实验室和外场的通信、测试和故障检测等应用。

产品优势

·   板卡支持1M和4M通信速率，支持单功能或全功能，可用于1M和4M 1553B总线的分析仿真、系统测试、故障排除、数据记录等

·   1553B信号和I/O信号连接器分离设计，方便I/O信号的拓展应用

·   板载DMA处理器，降低CPU的使用率

·   板载耦合方式可编程，节省硬件配置时间

·   板载高速总线信号采集，支持任意信号触发、任意错误触发、命令字触发、数据字触发和状态字触发。可用于总线波形的观测和排故

·   板载总线信号幅值可编程，可对电气层进行故障注入，用于GJB5186测试

·   板载数字信号发生器，可对1553B协议层进行任意类型的错误注入，用于GJB5186测试

·   BC支持消息根据条件自动跳转，条件满足时自动发送相应的1553B消息，不需要软件干预，延迟时间us级

·   BC支持子帧模式和消息模式，消息模式下每条消息可以单独设置周期

·   BC支持自动总线切换，相比传统总线重试功能，可减少总线上的冗余指令

·   BC支持根据矢量字自动调度消息

·   RT支持自动清除矢量字

·   支持WinXP/7/8/10/11、Linux、RTX、LabVIEW RT 等主流操作系统

·   支持FlightPack-1553B Basic 基础应用软件（含自动生成BC配置源代码功能）

·   支持FlightPack-1553B Pro高级协议分析和仿真软件

·   支持FlightPack-1553B RT/BC/BM VTT远程终端、总线控制器和总线监控器有效性测试软件（仅适用1M 1553B）

·   提供1 ~4个独立的双冗余1553B通道

·   支持4M和1M通信速率

·   支持单功能（BC、31RT或BM）或全功能（BC/31RT/BM）

·   符合MIL-STD-1553B、GJB289A协议

·   板载36Mb SRAM和128MB DDR3缓存

·   支持协议错误注入和检测

·   支持直接耦合和变压器耦合软件可配置

·   支持第一通道总线信号幅值可编程

·   支持第一通道总线信号采集，10bit。4M 1553B采样率125MHz；1M 1553B采样率31.25MHz

·   支持数字信号发生器

·   航电离散IO，8路输入，4路输出

·   差分离散I/O，2路双向

·   支持IRIG-B DC输入输出

·   支持IRIG-B AC输入

·   支持软件和外部信号触发

·   总线数据传输状态指示灯

·   提供随卡光盘和线缆

·   提供商业级、工业级产品

BC/RT/BM 功能

BC

·   支持子帧周期模式和消息周期模式

·   如下过程可编程

   - 主帧和子帧的内容及时序

   - 消息间隔时间

   - 无响应和晚响应时间

   - 消息重试条件和次数

·   优化发送矢量字的消息调度，支持BC根据矢量字自动调度。BC自动判断收到的矢量字相应位，自动发送符合条件的事件消息

·   可在运行的消息列表中插入非周期消息

·   可根据数据字或状态字实现消息自动跳转

·   支持多个数据缓存区

·   支持自动总线切换功能

·   支持协议层错误注入

RT

·   优化发送矢量字的标志位操作，支持RT自动清除矢量字对应位。RT端向BC端发送完数据之后，自动检测矢量字，将矢量字对应位自动清零

·   可同时支持31个RT仿真

·   响应时间和状态字可编程

·   支持所有的1553B模式字代码

·   支持RT监控功能

·   支持多个数据缓存区

·   支持协议层错误注入

BM

·   可监控全部1553B总线信息

·   支持监控过滤，如RT地址、子地址

物理/环境参数

·   标准全高半长PCIe子卡(167.65mm×111.15mm)

·   商业级工作温度：0 ~ +70℃

·   工业级工作温度：-40 ~ +70℃

·   存储温度：-55℃ ~ +125℃

辅助功能

·   64位，12.5ns时间标签

·   提供温度监控功能

·   高级可编程中断队列

·   总线传输状态LED指示

航电离散IO

·   8路输入：

   - 输入电平范围：+0V ~ +35V

·   4路输出：

   - 开漏输出电平可上拉范围：+0V~ +35V

   - 输出最大电流：200mA

·   2路422电平差分离散IO

连接器

·   J30J-37连接器：

   - 1 ~ 4通道1553B总线信号

·   MDR26连接器：

   - 8路航电IO离散输入信号

   - 4路航电IO带驱动输出信号

   - 2路差分离散IO

   - IRIG-B AC/DC信号
