4004 DC音频转换器原理

4004是一款低噪声、固定频率360KHz的电荷泵型DC DC转换器，在输入电压2.8V到5V的情况下，恒定输出5V电压，电压精度为：3%，输出电流达到300mA。4004外部零件少，非常适合小型的电池供电应用。4004优化后的电荷泵结构具有输出纹波小、对FM等无线设备干扰低。

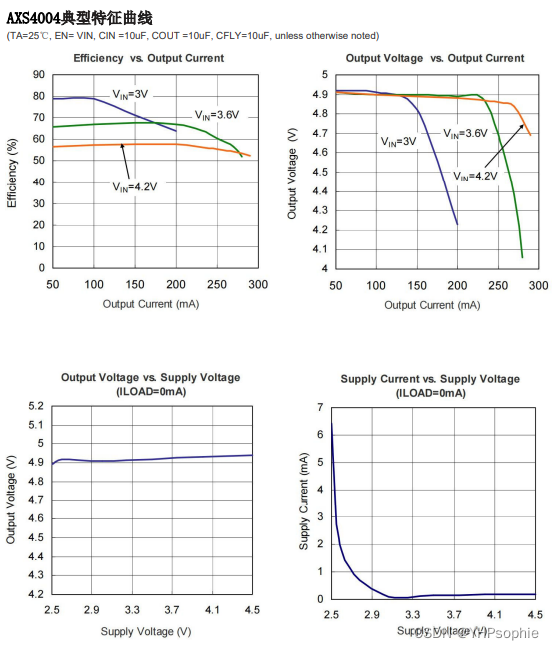

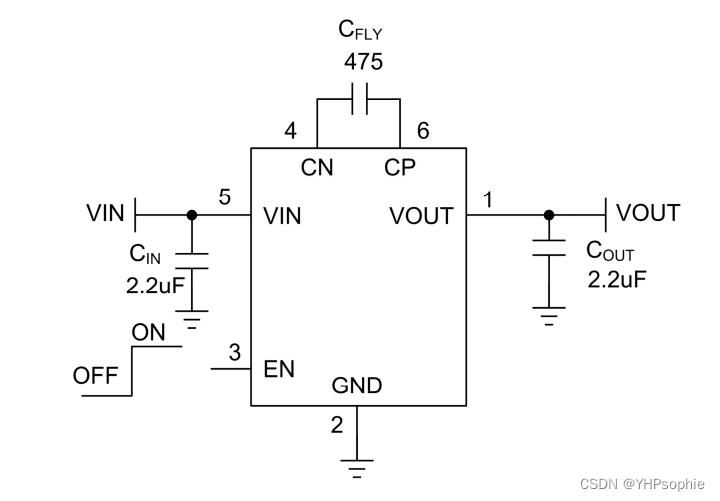

4004 使用开关电容充电电荷泵将输入 VIN 升压至恒定输出电压，输出恒定电压的产生是根据内部电阻分压器及电荷泵电流调节来获得，2 个非重叠的时钟开关信号去电荷泵开关，第 1 个时钟信号控 制将电容从 VIN 处充电，第 2 个时钟信号控制电容的放电路径，使电容上的电荷与 VIN 电荷相叠加，通过交替控制实现充放电从而得到所需要的恒定输出电压，控制开关频率保持在 360KHz 运行。

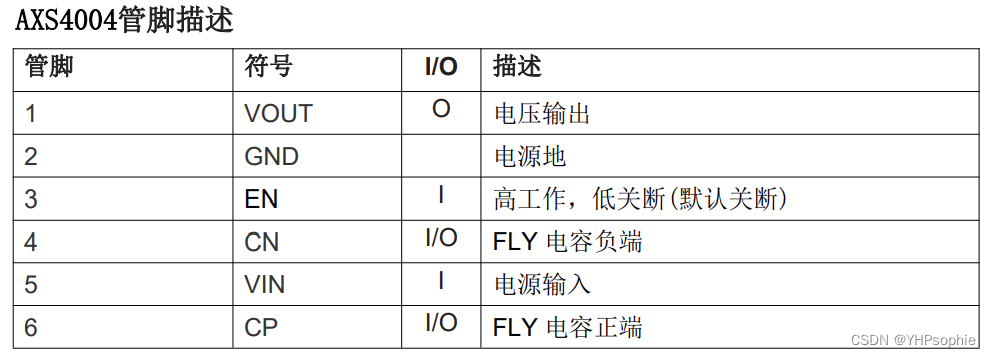

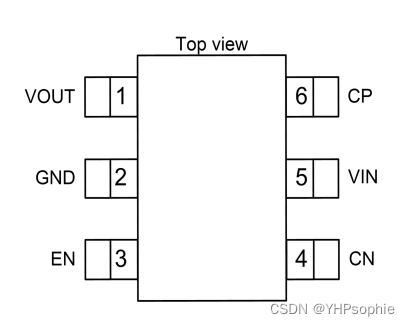

4004具有UVLO、OCP、OTP、短路保护、软启动功能，使能控制默认关闭，静态电流1mA，关断电流1uA。 4004 提供 SOT23-6L 封装形式。

4004特性：

1.固定输出 5V（精度 3%）

2.输入电压 2.8V~5V

3.输出电压 4.85V~5.15V

4.输出电流高达：300mA (VIN=4.5V)

5.低噪声固定频率(360KHz)

6.关断电流1uA

7.具有 UVLO、OCP、OTP、短路保护

8.软启动功能

4004应用：

1.USB OTG

2.蓝牙音箱主控 5V 供电、读卡器

3.LED背光
