MATLAB中simulink中scope同时显示两个输入信号

本文详细介绍如何在Simulink中通过修改Scope组件的设置,实现多个输入信号的同时显示。步骤包括调整输入端口数量、更改布局方式等,以满足复杂信号监测需求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.此时scope显示只有一个输入信号,点开scope图标

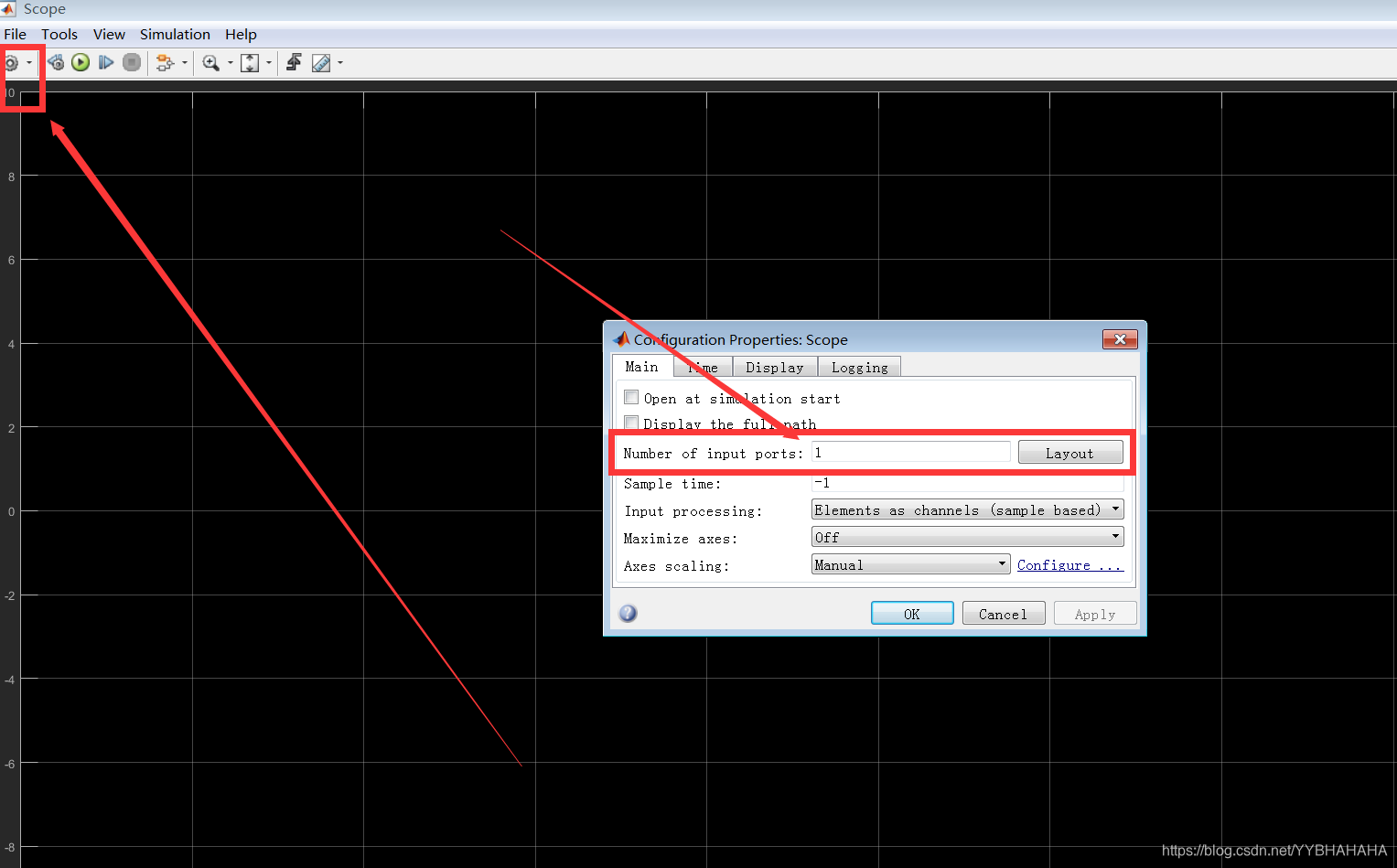

2.点击设置按钮,然后弹出configuration properties:scope配置图,在Main选项下,在Number of input ports:1这里面更改数字,需要几个输入信号就更改几,此时这里更改为2

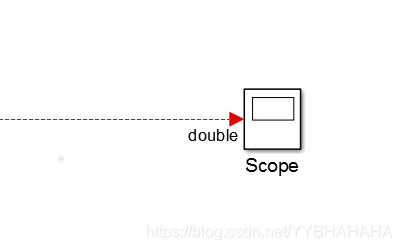

3.更改完成后,图标变为2个输入端口

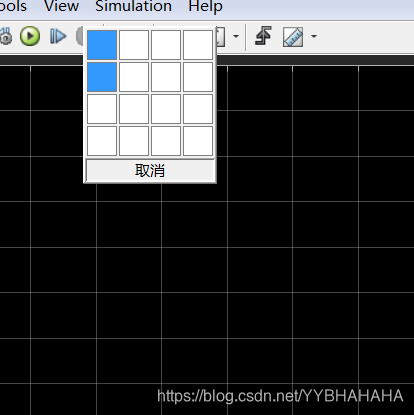

4.但是scope还有仅有一个显示图窗,此时点击view——>Layout,选择自己喜欢的窗口显示排列就可,此时选择竖着两个显示。

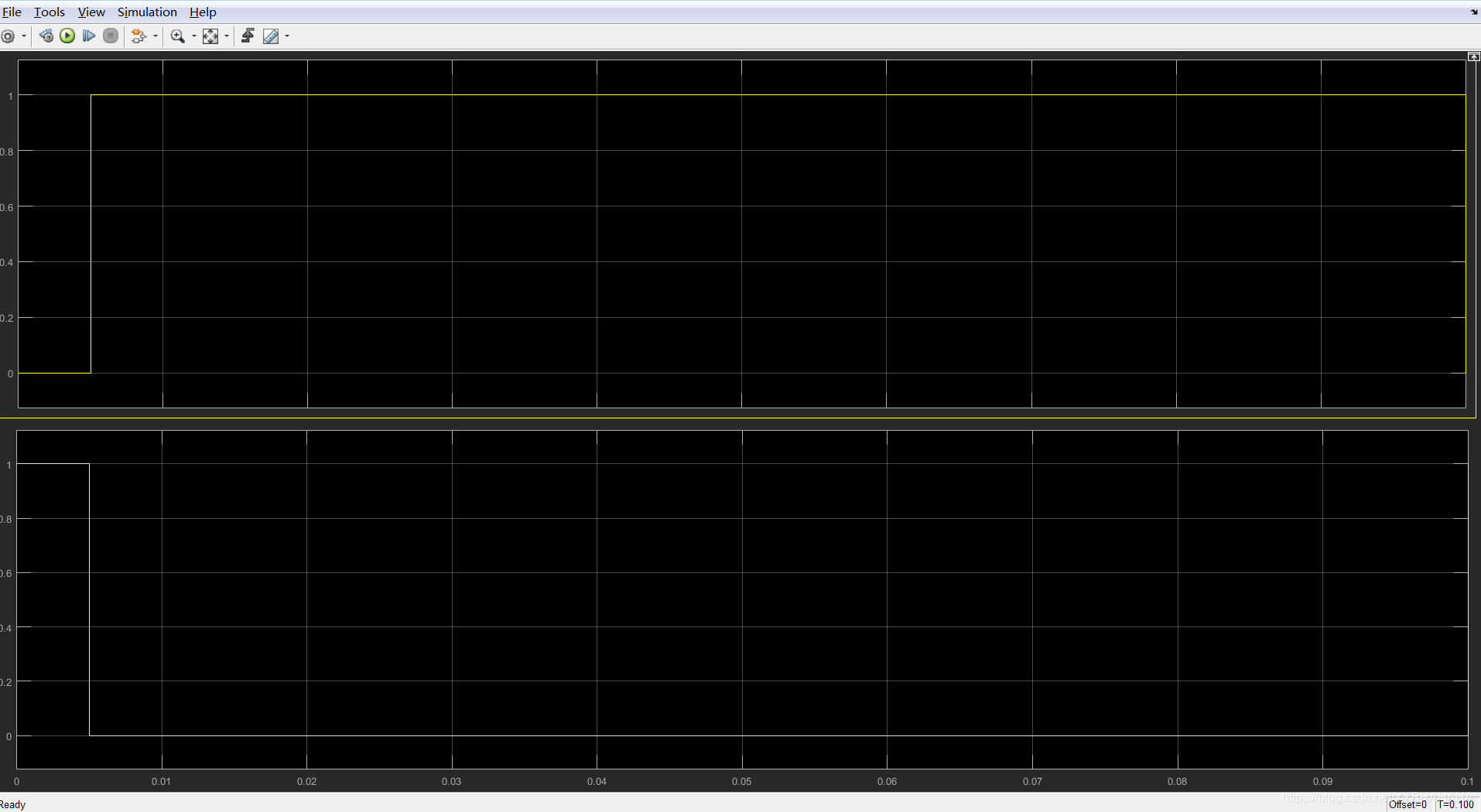

5.最终显示效果如图所示,修改完成。



### 配置信号同时输入SimulinkMatlab Simulink环境中,为了实现信号同时输入,可以采用种方法来配置这些信号源并将其连接至目标模块。一种常见的方式是利用`Mux`(Multiplexer)模块将信号组合成一个向量信号再传递给后续处理单元。 #### 使用 Mux 模块进行信号输入 当需要将两个或更独立的信号作为一组数据传输时,可以在模型中加入`Mux`模块[^1]。此操作允许不同路径上的各个单独信号被捆绑在一起形成复合信号流,在接收端通过相应的解复用手段分离出来用于进一步分析或者可视化展示。 具体实施步骤如下: - **创建新模型**:启动MATLAB软件后打开一个新的空白Simulink编辑窗口。 - **添加信号发生器**:从库浏览器中的Sources类别下拖拽两个Signal Generator组件放置于工作区;这两个元件分别代表要同步引入系统的两股原始激励源。 - **插入Mux模块**:同样地从未分类项找到名为“Mux”的特殊节点,并把它安置好以便收集来自上述生成装置的数据流。 - **连线设置**:使用鼠标左键按住任一信号产生设备右侧的小圆圈不放并向mux入口方向拉线直至二者成功对接;重复这一过程完成另一条线路链接。 - **调整属性参数**:双击已布置好的multiplexer图标进入其内部对话框界面修改必要的选项比如宽度设定为2表示只接受一对输入等特性定制化需求。 - **验证效果**:最后接上Scope观察屏用来实时监测最终合成后的波形变化情况从而确认整个流程搭建无误。 ```matlab % MATLAB命令行代码片段用于快速构建基础框架 new_system('MyMultiInputModel'); % 创建新的SIMULINK项目文件夹 add_block('simulink/Sources/Signal Generator','MyMultiInputModel/SG1'); add_block('simulink/Sources/Signal Generator','MyMultiInputModel/SG2'); add_block('simulink/Commonly Used Blocks/Mux', 'MyMultiInputModel/Mux'); add_block('simulink/Sinks/Scope','MyMultiInputModel/Scope'); % 进行基本连接关系定义 connect_lines({'MyMultiInputModel/SG1/1'},{'MyMultiInputModel/Mux/1'}); connect_lines({'MyMultiInputModel/SG2/1'},{'MyMultiInputModel/Mux/2'}); connect_lines({'MyMultiInputModel/Mux/1'}, {'MyMultiInputModel/Scope/1'}); open_system('MyMultiInputModel') ```
