解决MATLAB的simulink仿真Scop窗口曲线显示不全只显示部分曲线的问题

最新推荐文章于 2024-04-22 10:41:26 发布
最新推荐文章于 2024-04-22 10:41:26 发布
阅读量1.2w 收藏 15
点赞数 11
分类专栏： # MATLAB仿真 文章标签： matlab simulink
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/YYBHAHAHA/article/details/108158487
版权

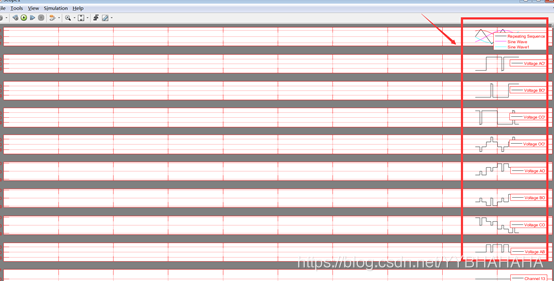

Matlab中，用simulink仿真的时候，总会出现只显示部分数据的情况， 很是烦恼。

版本为matlab2016，解决方案如下：

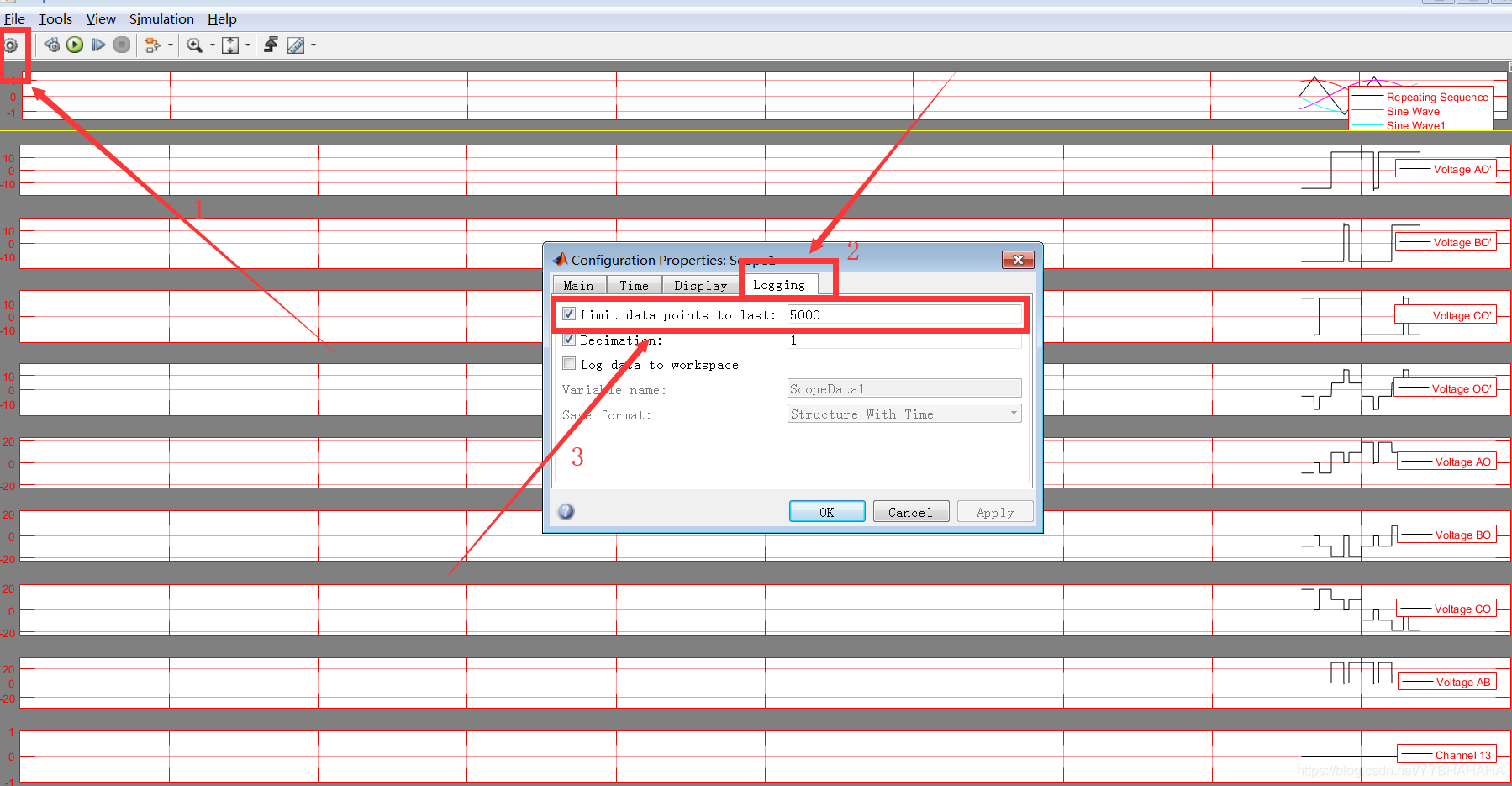

1.双击打开simulink里面的scope

2.点击设置中的logging，并将Limit data Points to last:5000前面的对勾去掉

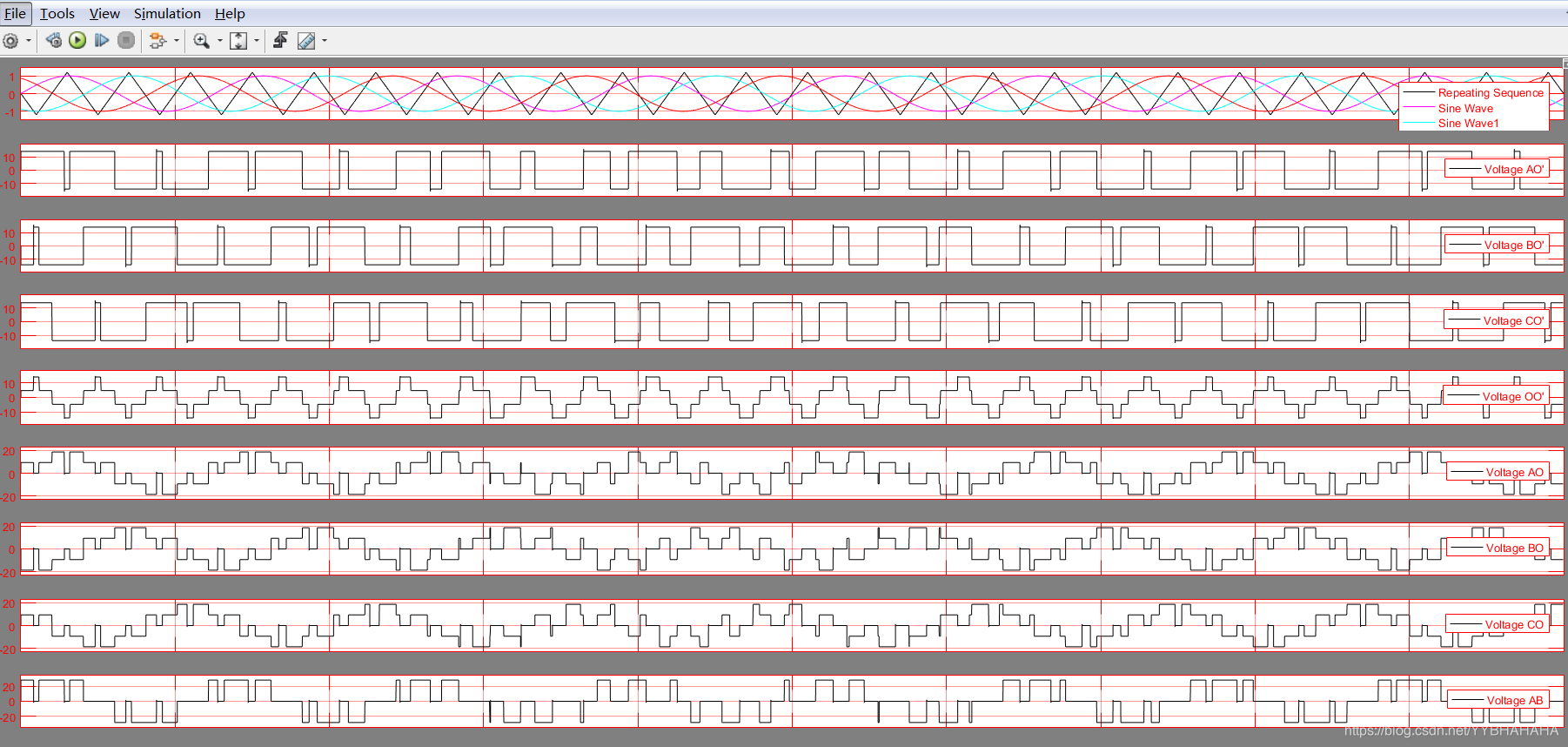

3.重新仿真，发现图形已经显示完全
