快起SOC耗电评估

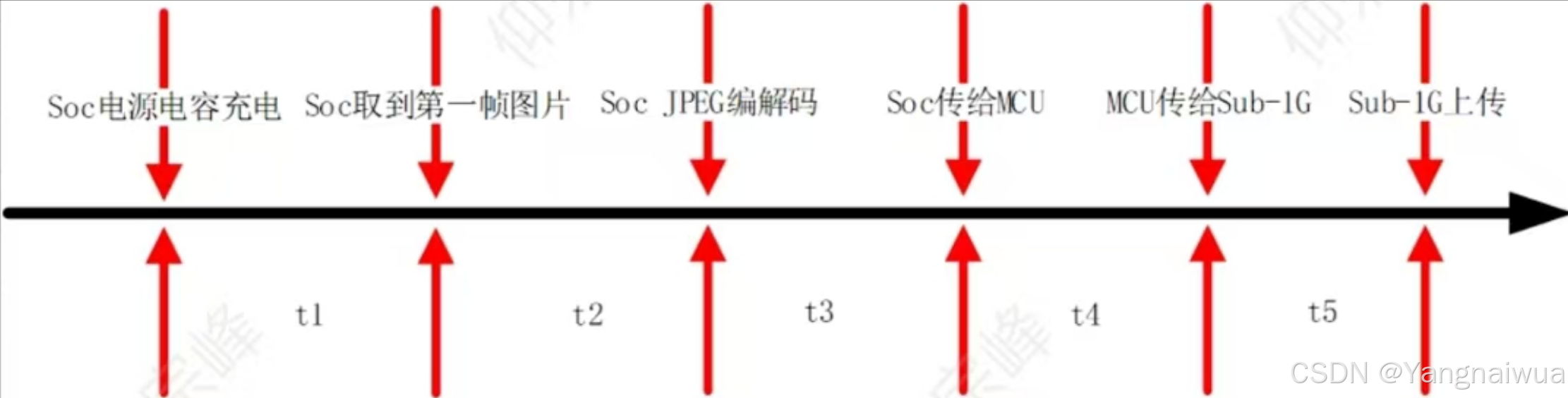

一、SOC JPEG处理流程

注1：SOC启动到取得第一帧图片，主要是电容充电瞬间电流会比较大，这个时间非常短，启动过程的功耗可以按照工作时平均功耗计算——君正FAE。 这里SOC启动的功耗按照 “电路电容充电功耗+正常工作时平均功耗 ”进行计算。

1、SOC电源电容充电功耗

每次报警抓图，SOC最小系统都需要重新上电，电源启动主要是计算这部分电容的电池耗费电量

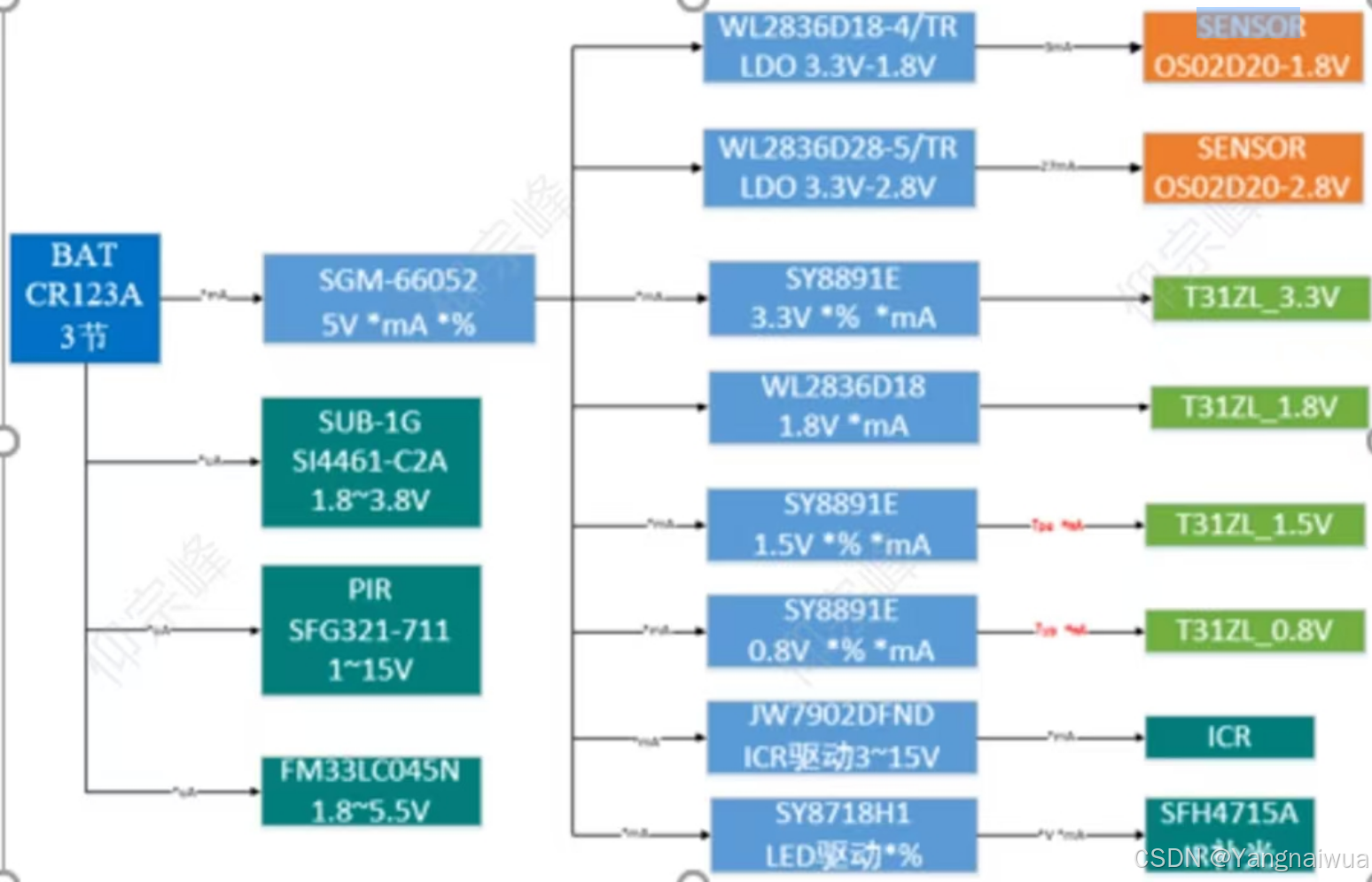

上图为君正T31的电源拓扑，其核心电压为0.8V，富瀚FH8852V201L核心电压为0.9V，联咏NT98562核心电压为0.95V，统一按照1V计算。

Q=C*U，单位库伦（C)；Q=I*t，单位安时（Ah），所以安时和库仑都是电量的单位，1mAH=3.6 AS=3.6库仑(F*V）

单次SOC上电，需要充电的电容

C /uF

U/V

Q/mAH

（1）SGM-66052 的输入电容10uF+0.1uF，电压域为VBAT

10.1

3

8.417E-06

（2）SGM-66052的输出电容10uF+10uF+0.1uF+0.1uF+0.01uF，电压域为5V

20.2

5

2.806E-05

（3）3颗SY8891的输入电容10uF*3+0.1uF*3，电压域为5V

30.3

5

4.208E-05

（4）SY8891的输出电容22uF+0.1uF*5，电压域为3.3V

22.5

3.3

2.063E-05

（5）SY8891的输出电容22uF+0.1uF*5，电压域为1.5V

22.5

1.5

9.375E-06

（6）SY8891的输出电容22uF+0.1uF*5，电压域为1V

22.5

1

6.25E-06
