三菱PLC——两限位开关自动门

最新推荐文章于 2024-10-11 19:27:14 发布
最新推荐文章于 2024-10-11 19:27:14 发布
阅读量3.8k 收藏 14
点赞数 5
分类专栏： 三菱PLC 文章标签： 编程语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Ymaple0_o/article/details/122384714
版权

PLC课程实训，要求梯形图超过200步，自由发挥。

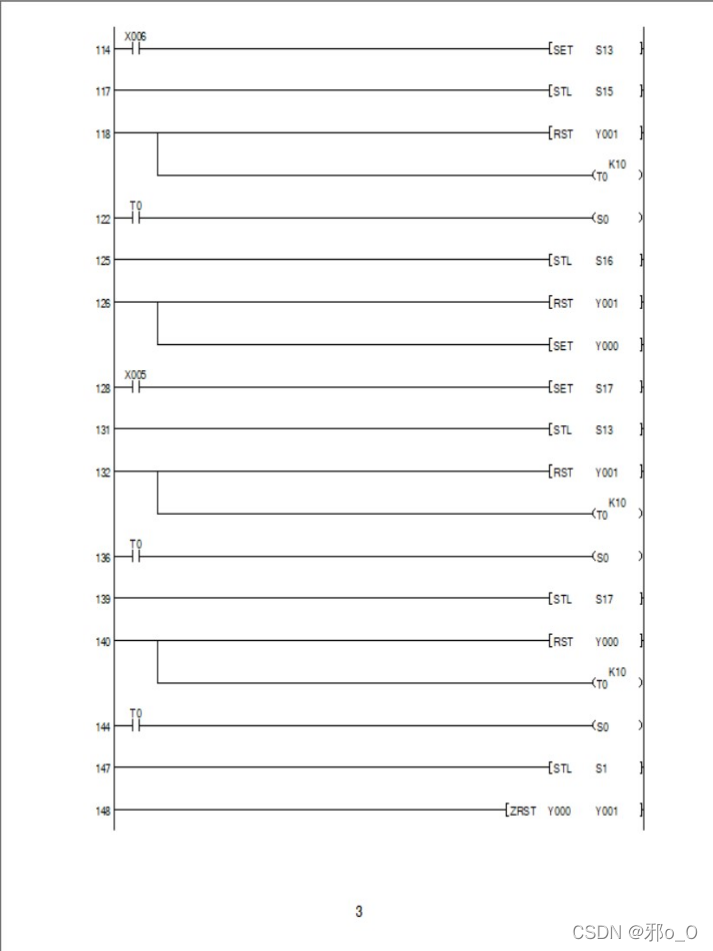

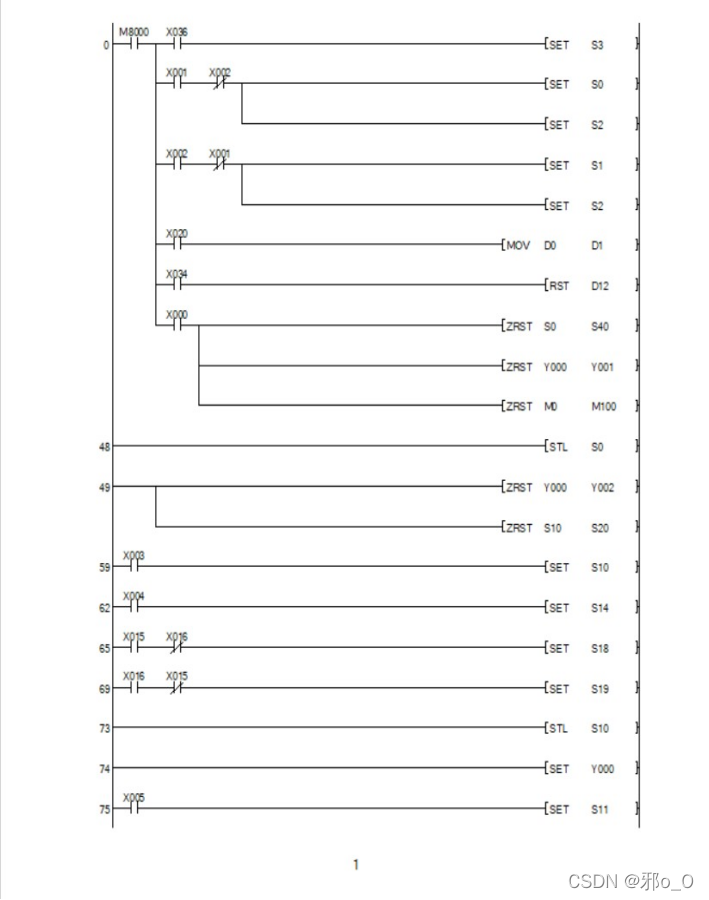

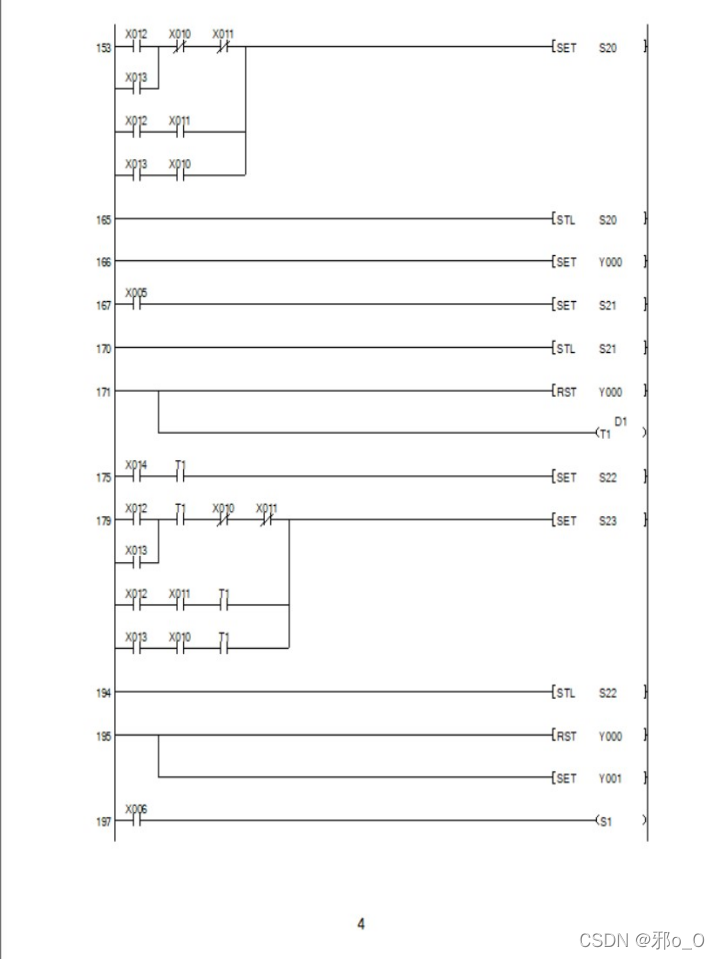

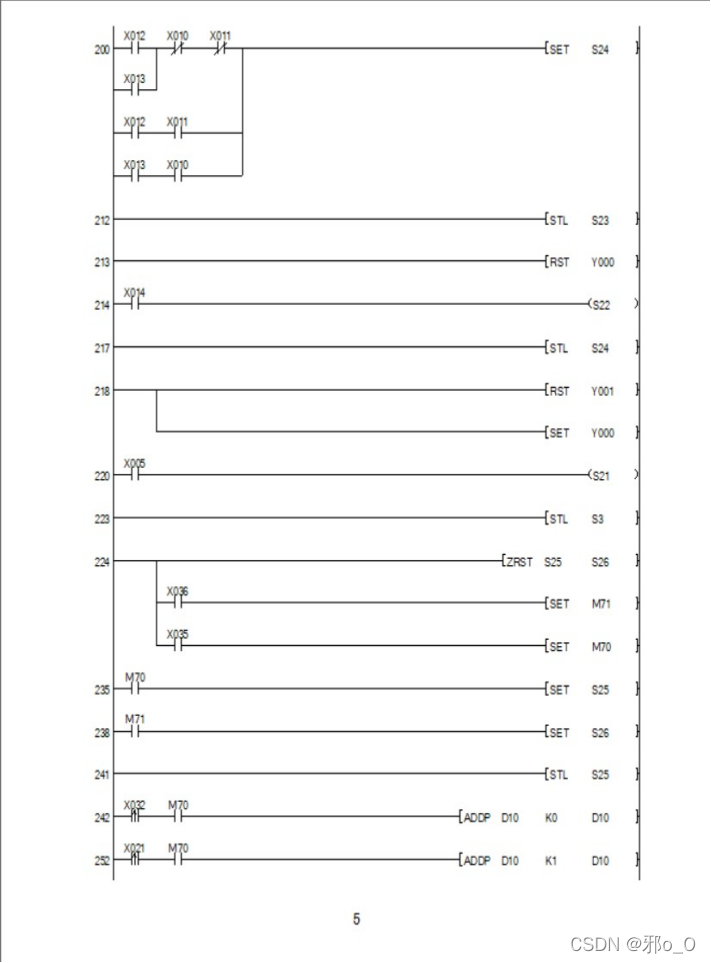

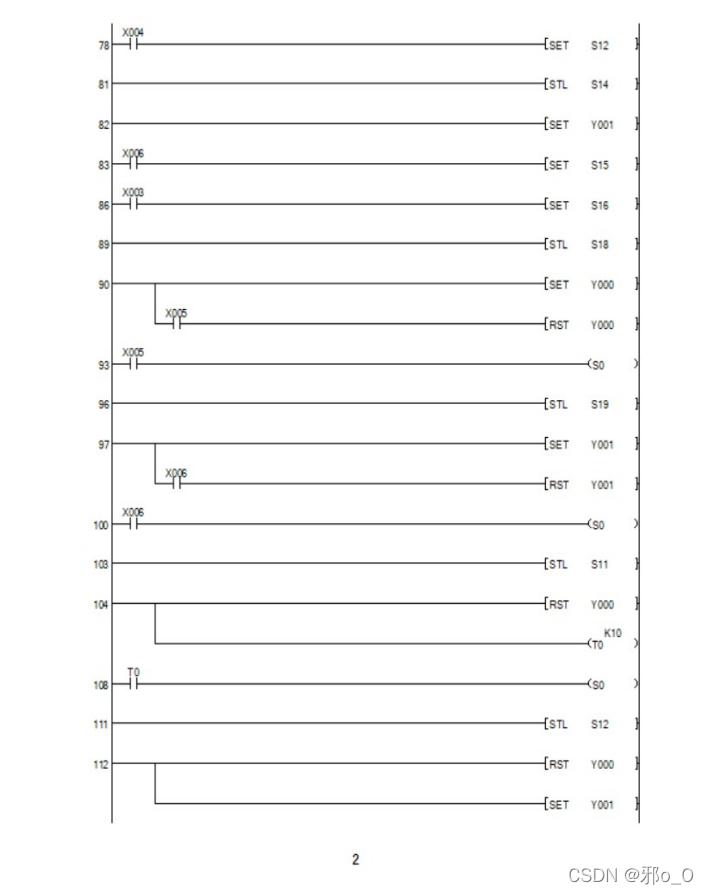

此次是利用SFC编程方式，为了便于观看将SFC转化为梯形图

本设计运用到软件GX_Works2和GT_Designer3，能实现内外门禁功能，自动关门，手动关门功能和管理员模式功能。
