KTH7882-16bit 高精度离轴专用角度编码器

KTH7882 是一款高精度绝对角度霍尔传感器芯片，最高 16 位分辨率绝对角度输出，可实现

在轴向和离轴场合下的无接触式磁场角度测量。转速范围在 0-6000rpm 之间， KTH7882 都

能快速准确地输出角度信息，适用于需要精准角度测量和转速控制的各个领域。

KTH7882 的优势在于提供了一键自动校准功能，该功能可以补偿因结构安装偏差和磁铁充

磁不理想等因素带来的非线性误差，无需精密的结构安装即可获得良好的 INL 特性。

为了更好地适应实际应用需求， KTH7882 还内置了磁场强度检测功能。用户可以根据具体情

况通过编程设置过高和过低磁场强度的阈值，实时监测磁场强度并进行相应处理。这为用户

选择合适的磁铁和安装距离提供了便利。

此外， KTH7882 集成了 MTP （多次可编程存储器），用于存储重要配置参数。用户可以存储

参考零角位置和磁场检测阈值等信息，以便在不同应用场景下进行灵活配置和调整。

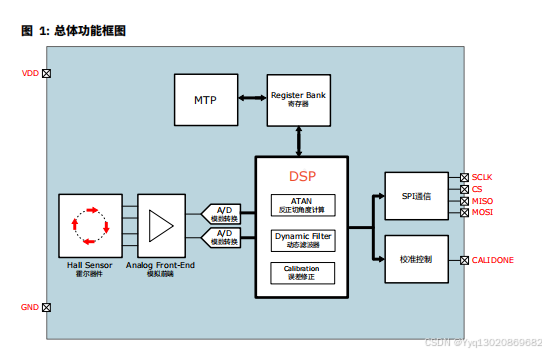

产品特点

- 16-bit 分辨率绝对角度输出

- 高精度， INL 误差小于 ±0.35°

- 适用于各种在轴、离轴无接触式场景

- 每 50us 更新一次数据

- SPI 通信：角度读取、寄存器读写

- 内置可编程存储器 MTP

- 磁场强度诊断 / 报警

- 工作电压兼容 3.3V 和 5V

- 工作温度范围为 -40°C 至 105°C

- QFN-16L 封装

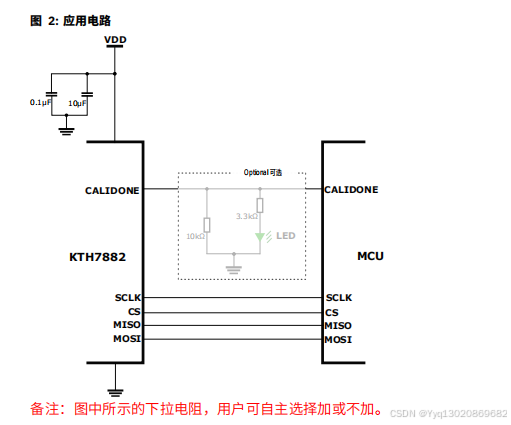

典型应用

- 绝对角度位置传感器

- 无刷直流电机

- 离轴角度测量

- 电梯

- 屏蔽门
