  从 1993 第一个版 CAN 国际标准（ISO 11898:1993 和 ISO 11519-2）发布至今，ISO 11898 逐渐被分割整合成了相互独立的 6 个部分。分别以 Part 1 ~ Part 6 来标识。在旧版本（2003年之前）中

  • ISO 11898 是通信速度为 5kbps - 1Mbps 的 CAN 高速通信标准。规范中同时定义了 数据链路层和高速物理层。
  • ISO 11519 是通信速度为 125kbps 以下的 CAN 低速通信标准，也就是容错CAN（LSFT CAN）。提供从5 Kbit/s到125 Kbits/s的波特率。该标准允许在CAN总线连线失败时CAN总线通信得以继续进行。

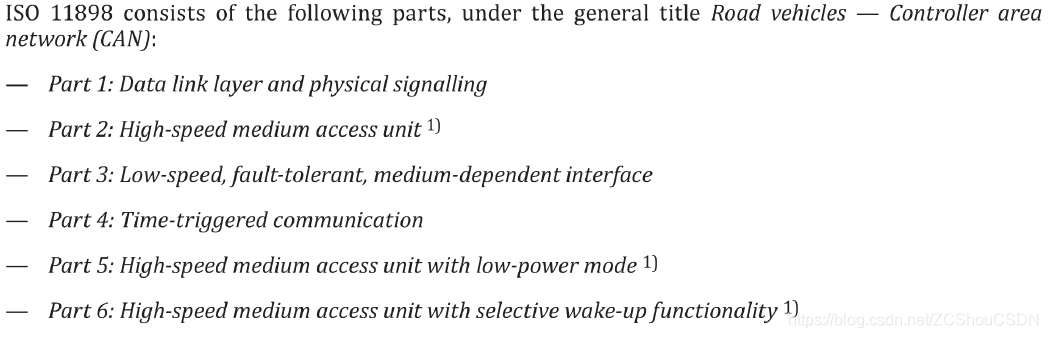

  从 2003 年开始，ISO 将原先的 ISO 11898 CAN标准的数据链路和高速物理层的标准分离为 ISO 11898-1 和 ISO 11898-2 两部分。后续又发布了其他几个部分！在 2016 年，又再一次进行了整合。下图是 2016 年之前各部分的官方命名（来自于 ISO 11898-1-2015 的 Foreword 章节）：
在这里插入图片描述
在经过审核和重组的 ISO 11898 系列中，各部分的功能如下：
