与门

与门（英语：AND gate）是数字逻辑中实现《逻辑于》的逻辑门，功能见图片。仅当输入均为高电压（1）时，输出才为高电压（1）；若输入中至多有一个高电压时，则输出为低电压。换句话说，与门的功能是得到两个二进制数的最小值。

与门电路

-------------------------------------

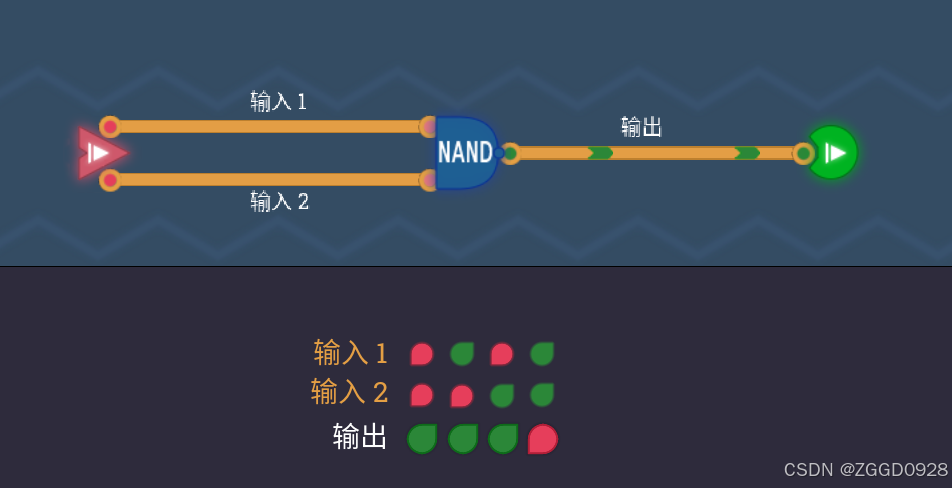

与非门

与非门（英语：NAND gate）是与门和非门的结合，先进行与运算，再进行非运算。与非运算输入要求有两个，如果输入都用0和1表示的话，那么与运算的结果就是这两个数的乘积。如1和1（两端都有信号），则输出为0；1和0，则输出为1；0和0，则输出为1。与非门的结果就是对两个输入信号先进行与运算，再对此与运算结果进行非运算的结果。简单说，与非与非，就是先与后非。与非门则是当输入端中有1个或1个以上是低电平时，输出为高电平；只有所有输入是高电平时，输出才是低电平。
