半加器

半加器电路是指对两个输入数据位相加，输出一个结果位和进位，没有进位输入的加法器电路。 是实现两个一位二进制数的加法运算电路。

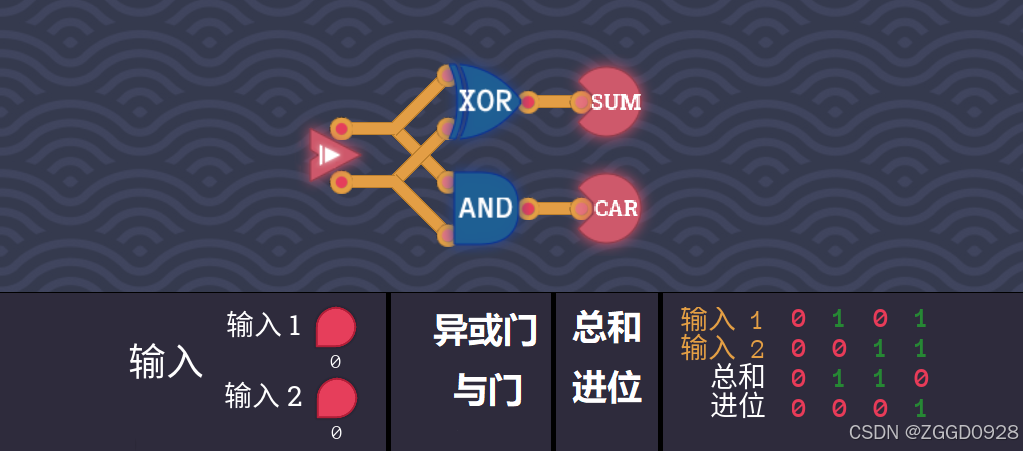

半加器电路

------------------------------------------------------------------------------------------

全加器

全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283。

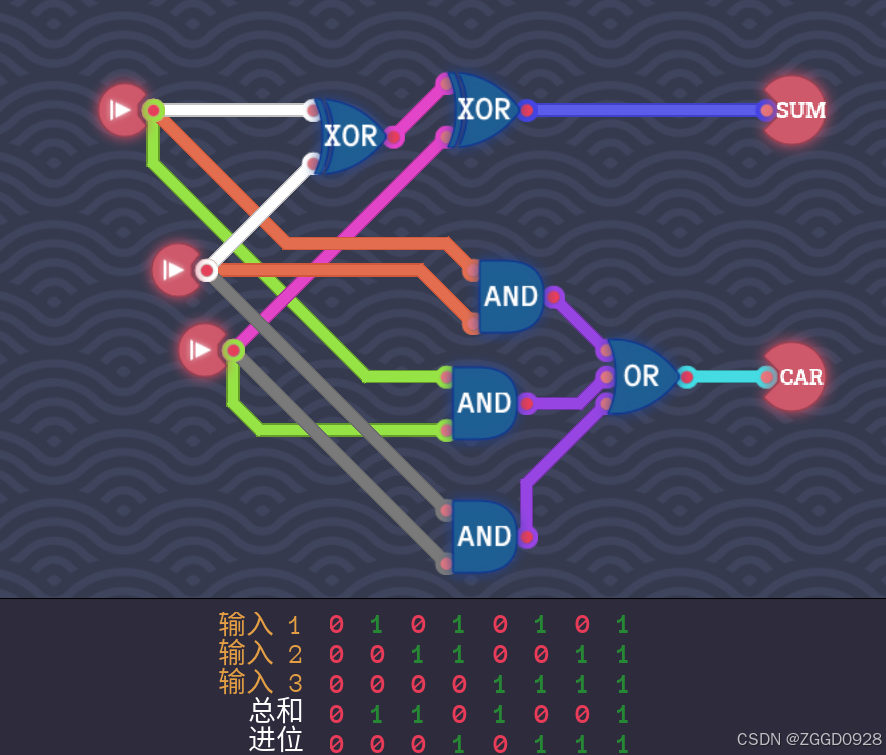

全加器电路

------------------------------------------------------------------------------------------

8位加法器

8位加法器就是实现两个 8位二进制相加，其结果的范围在00000000到11111111之间，八位二进制数换算成三位十进制数最大为255，也就是说要输入两个000到255之间的数。

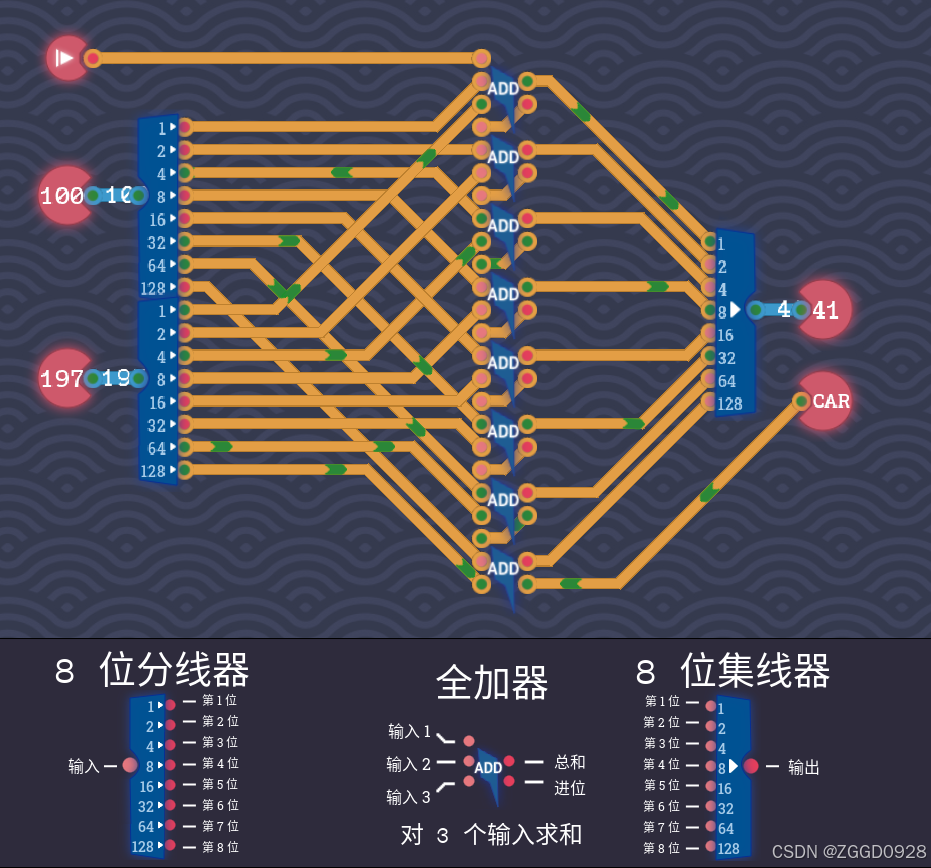

8位加法器电路

------------------------------------------------------------------------------------------

8位或

8位或就是实现对两路输入的每一位逐对进行逻辑或运算。

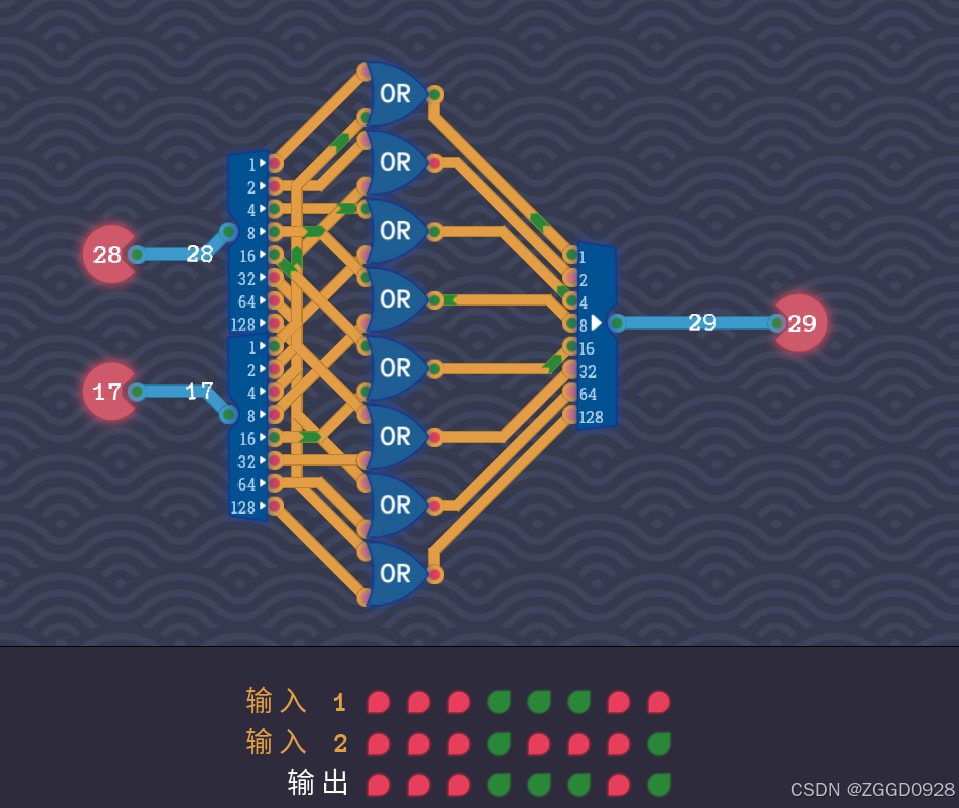

8位或电路

------------------------------------------------------------------------------------------

8位非

8位非就是实现将输入的每一位逐个反转。

8位非电路

------------------------------------------------------------------------------------------
