1. 电源结构

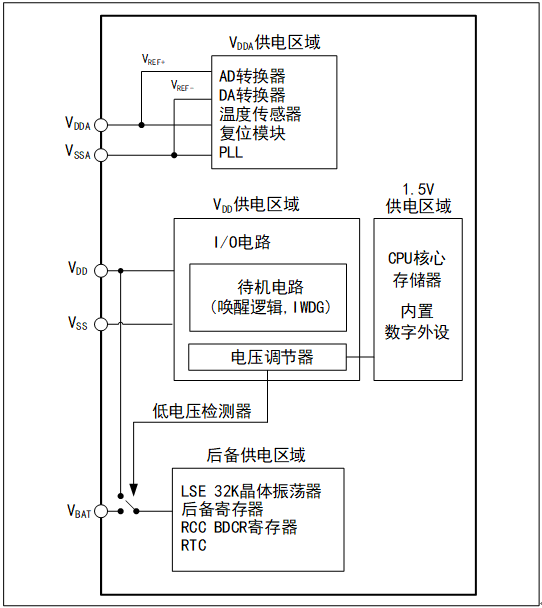

CH32V307供电结构如下图所示：

通常CH32V307工作电压VDD的范围为2.4V~3.6V，当使用ETH或USB时，工作电压VDD的范围为 3.0V~3.6V
内置电压调节器提供内核所需的1.5V电源。
VDDA和VSSA为模拟部分供电

:::tip

为了提高AD等模拟部分的精度，可以使用独立的电源为VDDA和VSSA供电。

CH32V307VCT6 LQFP100封装的VREF+ 和VREF- 引脚引出，用户可连接一个独立的参考电压用于ADC测量，参考电压范围：2.4V ≤ VREF+ ≤ VDDA。
其他封装的CH32V307的VREF+ 和VREF- 引脚未引出，在芯片内部与VDDA和VSSA相连。

:::

VBAT为后备电源引脚，当VDD断电时，掉电复位功能会自动切换VBAT为后备供电区域供电，用于维持RTC以及后备寄存器的内容。
- 当切换到VBAT供电时：
  - PC14和PC15只能用作LSE引脚
  - PC13可以作为TAMPER侵入检测引脚、RTC闹钟或秒输出
