宇宙第一IDE：使用VS显示代码结构图

我只承认Visual Studio是宇宙第一IDE

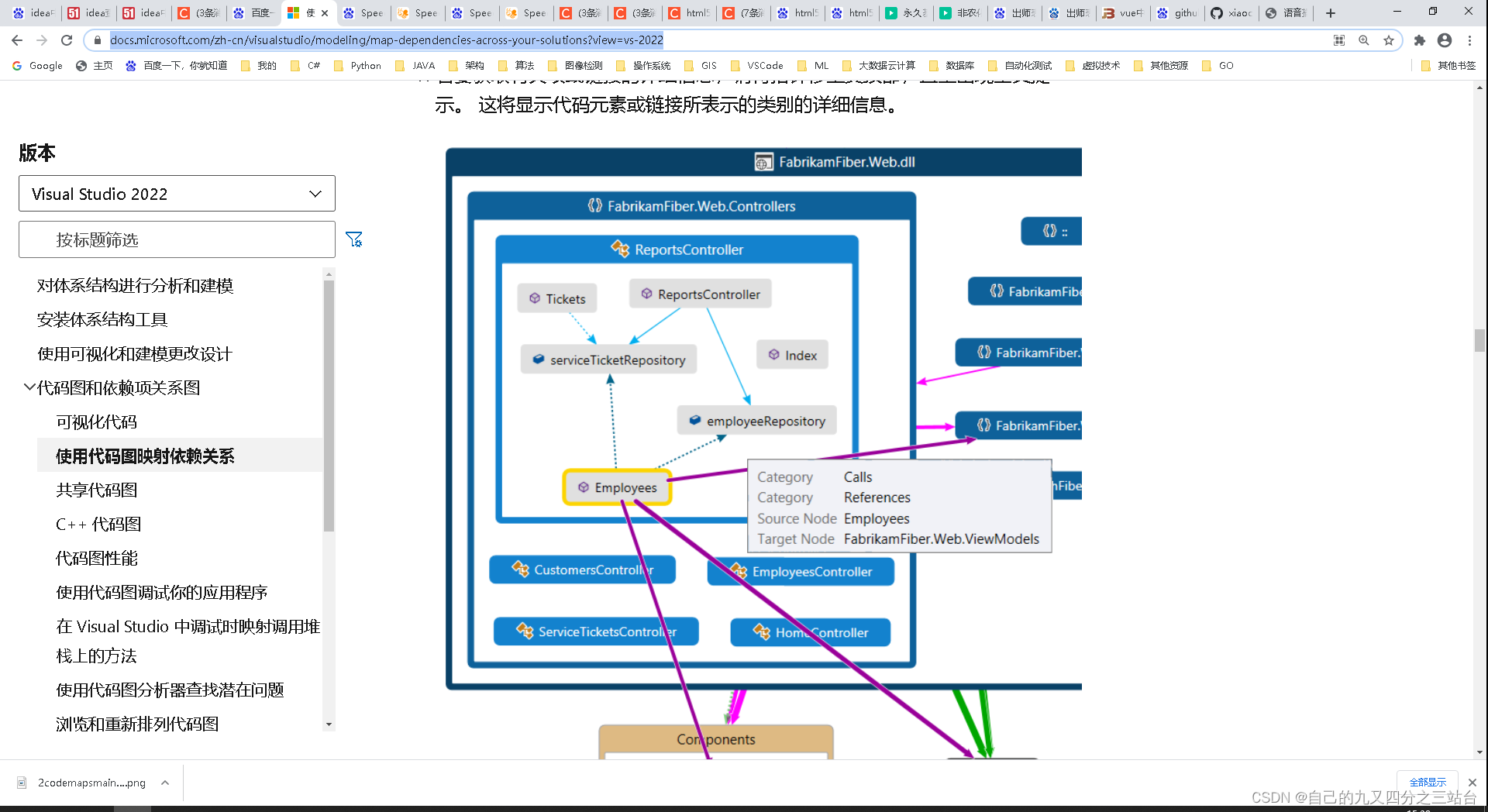

1. 先看效果

2. 代码图

上述在VS中的概念为代码图（CodeMap）

2.1. 什么是代码图？

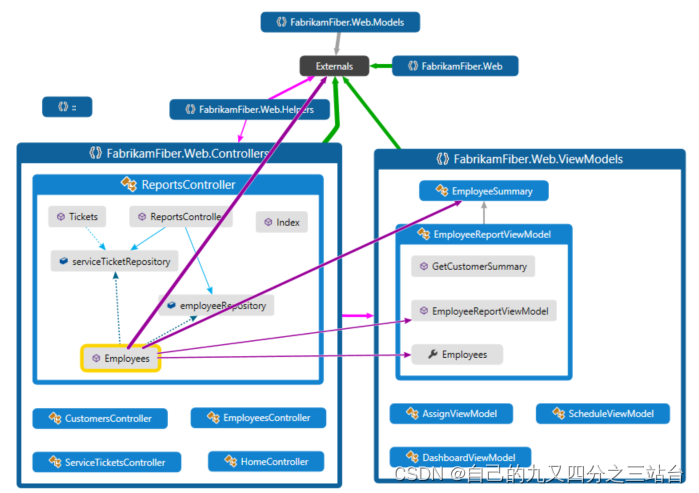

在 Visual Studio 中，代码图有助于更快地了解程序代码如何搭配使用，而无需读取文件和各行代码。 利用这些代码图，你可以查看代码中的组织和关系，包括其结构及其依赖项、更新方式，并估计建议更改的成本。

可以映射以下语言中的代码的依赖关系：

• 解决方案或程序集（.dll 或 .exe）中的 Visual C# 或 Visual Basic
• Visual C++ 项目、头文件（.h 或 #include）或二进制文件中的本机或托管的 C 或 C++ 代码
• 通过 Microsoft Dynamics AX 的 .NET 模块生成的 X++ 项目和程序集

3. 如何使用

3.1. 先决条件

若要创建和编辑代码图，需要 Visual Studio Enterprise 版本。 然而，在 Visual Studio Community 和 Professional 版本中，可以打开在 Enterprise 版本中生成的关系图，但不能对其进行编辑。

3.2. 安装工具

• 使用Visual Studio Installer工具打开安装工具查看以下内容是否安装，如果没有安装则安装。
• 安装会造成VS2022重启，注意保存代码状态

注意

只有Visual Studio Enterprise版本有上述内容，如下社区版本没有(没错我装了两个版本)

3.3. 安装后使用

3.3.1. 通过工具使用

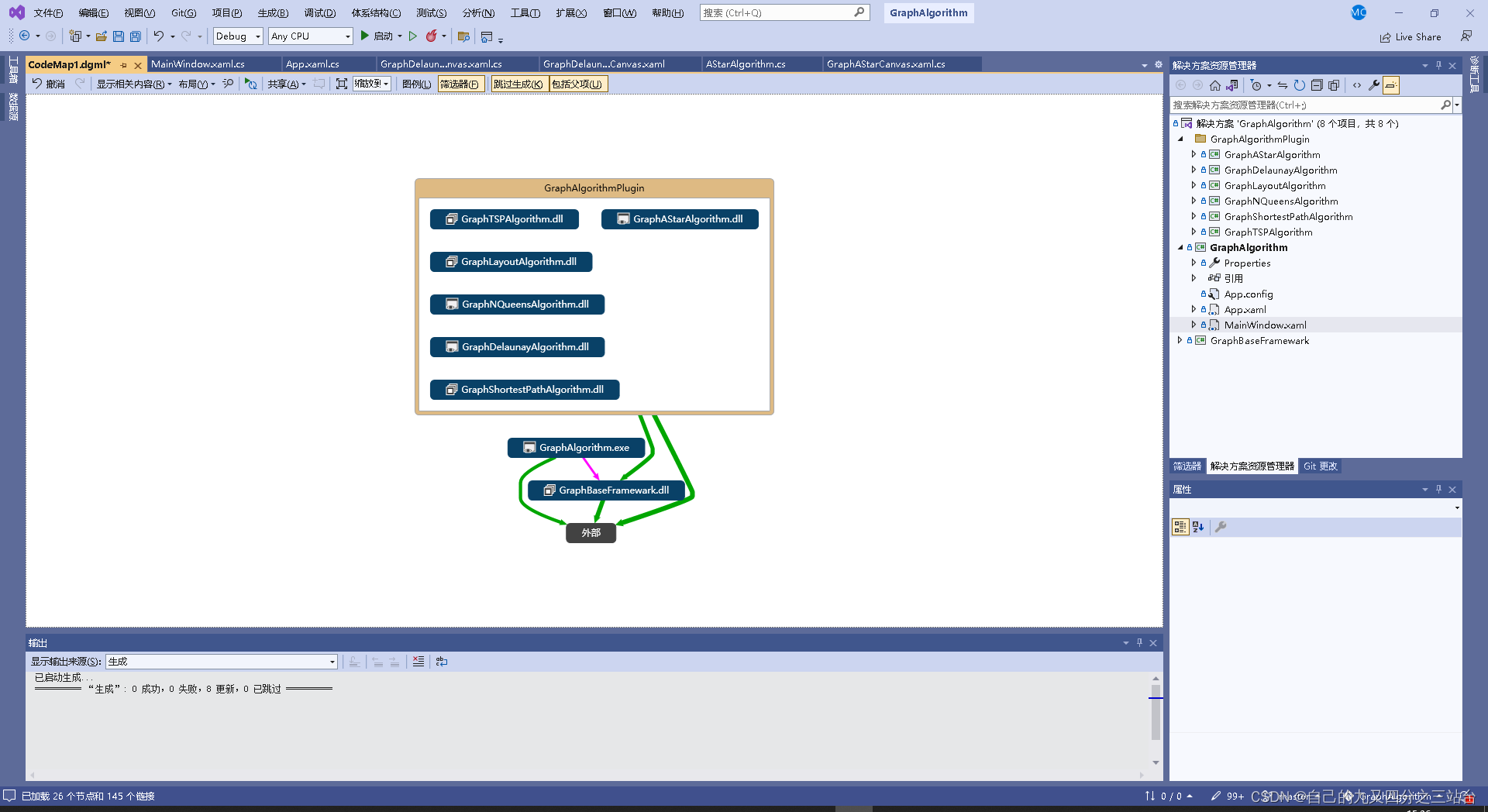

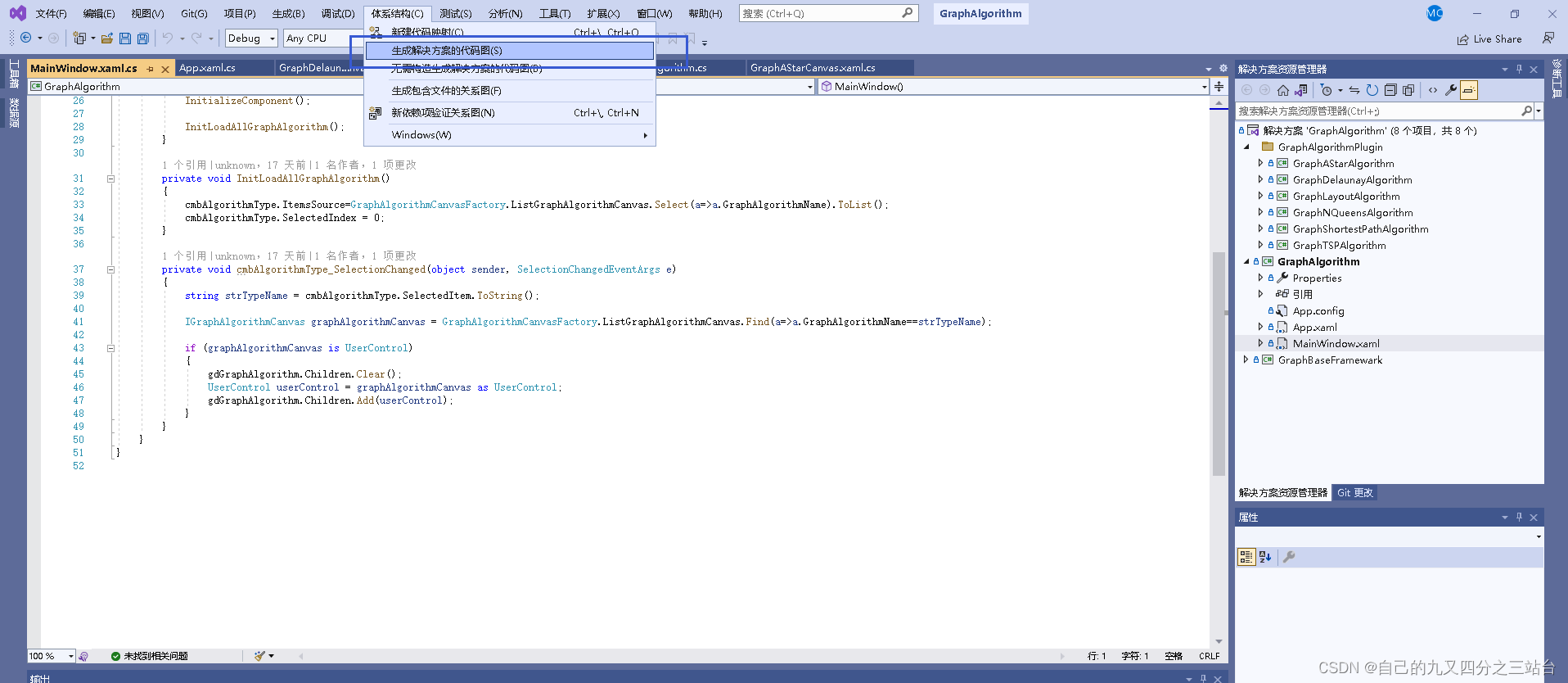

安装后效果如下：

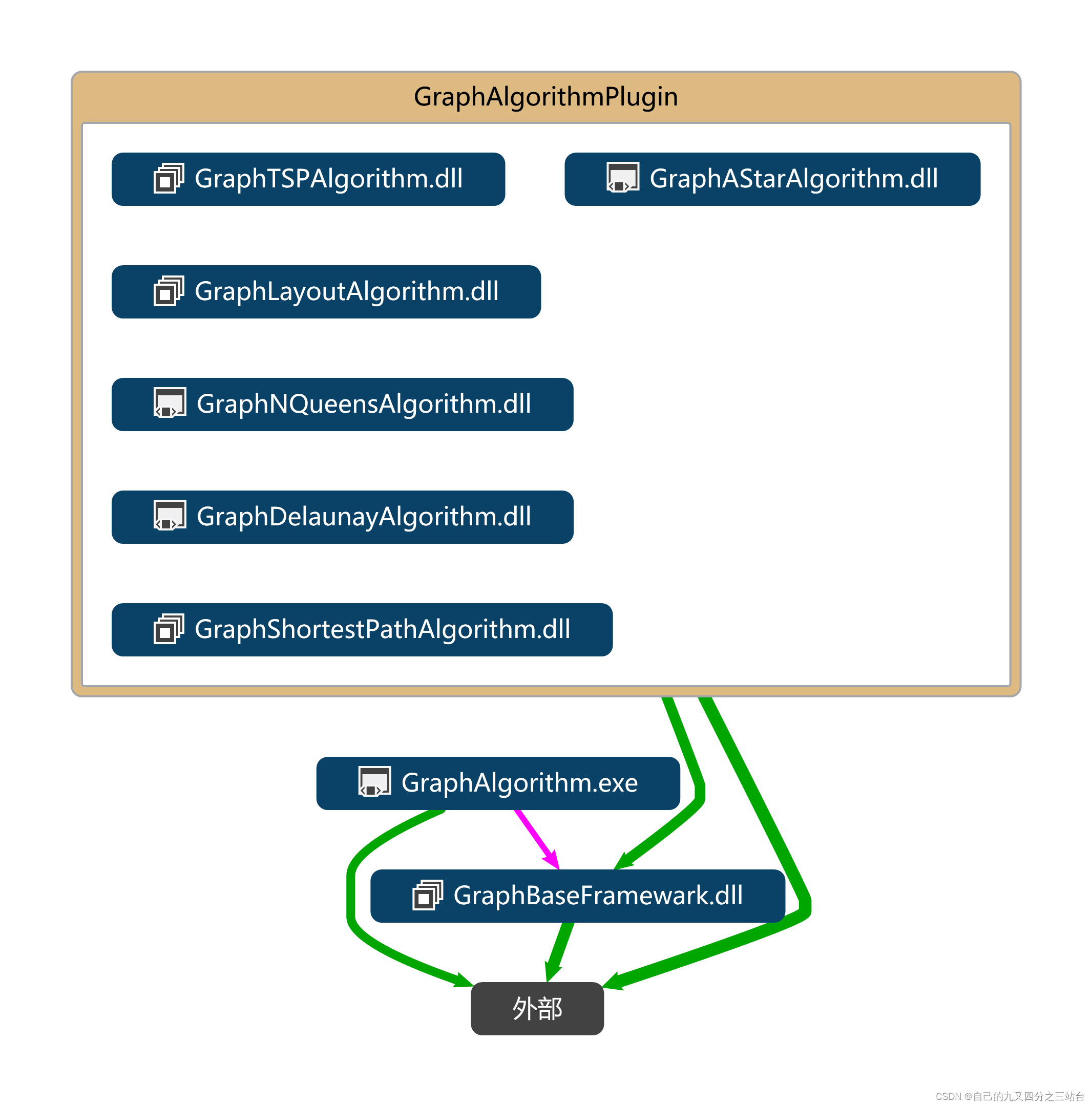

生成结构效果如下：

3.3.2. 添加文件使用

添加空代码图：

• 在“解决方案资源管理器”中，打开顶级解决方案节点的快捷菜单 。 选择“添加”>“新项” 。
• 在“添加新项”对话框中，在“已安装”下，选择“常规”类别 。
• 选择“定向关系图文档 (.dgml)”模板，然后选择“添加”。

4. (进阶资源)参考资源

众所周知，学习微软知识体系那就看官网，我将知识连接放下：https://docs.microsoft.com/zh-cn/visualstudio/modeling/map-dependencies-across-your-solutions?view=vs-2022\
