CST电磁仿真局部网格设置与仿真结构不参与仿真设置【基础教程】

局部网格设置

使用Local Mesh功能在特定结构（区域）设置网格

Simulation > Mesh > Local Mesh Properties

仿真模型的构成部件尺寸和复杂度是非常多样的，如果以最复杂的部分为准来划分网格不复杂的部分也会生成非常稠密的网格，最终导致仿真模型的网格数量增多，仿真时间也随之增长。

此时，使用LocalMesh设置就可以限定在特定结构或特定区域内进行网格加密，确保网格设置更加高效。

比如，对上述模型仅限于特定区域加密网格时，可以在复杂结构的区域创建一个空气盒子(Dummy)，采用LocalMesh对空气盒子进行加密。LocalMesh还有另外一种设置方法:选择需要设置的结构后，右键打开所选结构的LocalMesh设置窗口;在设置窗口下方的Volumerefinement settings中进行设置。

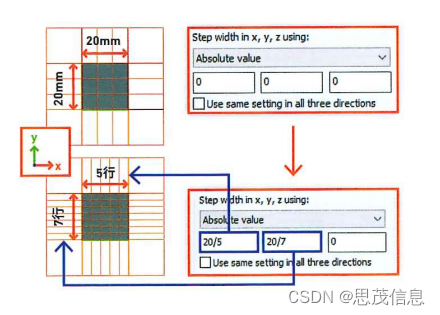

比如，20mmx20mmx5mm的结构上进行局部网格加密时，网格步长选择Absolutevalue后，X轴输入20/5、Y轴输入20/7，那么如左图所示，X轴分为5行，Y轴分为7行。除了Absolute value之外设置网格步长的方式，请见Help Contents。想要了解CST价格，可咨询联系电话索取报价。

仿真分析中特定结构不参与仿真

使用Local Mesh功能在仿真分析中排除特定结构！

Simulation > Mesh > Local Mesh Properties

利用Local Mesh Properties功能可以将特定结构 (区域)的网格进一步细分，还也可以在仿真分析中排除特定结构。该功能有很多用处，还可以用于“065.局部网格设置章节中说明的，在特定区域设置更加稠密网格的空气盒子(Dummy)上也可以使用。设置方法如下：

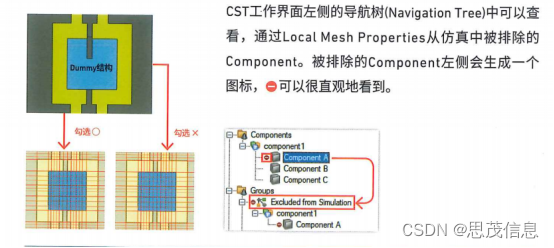

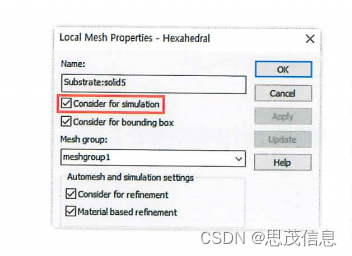

LocalMesh Properties设置窗口上方的Consider forsimulation选项勾选或不勾选，就可以决定是否使用该功能。不勾选意味着仿真分析中要排除该结构。即使Dummy结构设置局部网格后再去掉勾选Considerfor simulation选项，也还是会保留着Dummy结构区域的局部网格加密设置。勾选了之后模型被排除在外，但是网格得到了保留。

CST软件工作界面左侧的导航树(Navigation Tree)中可以查看，通过LocalMesh Properties从仿真中被排除的Component。被排除的Component左侧会生成一个图标，-可以很直观地看到。

【TIP】通过Navigation Tree也可以设置该功能。选择要从仿真分析中排除的Component后，拖拽到Groups的Excluded from Simulation文件夹即可。
