深入浅出谈 TDR 阻抗测试

一、为什么要测阻抗？

• 计算机、通信系统、视频系统和网络系统等领域的数字系统开发人员正面临着越来越快的时钟频率和数据速率，随之，信号完整性变得越来越重要。在当前的高工作速率下，影响信号上升时间、脉宽、时序、抖动或噪声内容的任何事物都会影响整个系统的性能和可靠性。为保证信号完整性，必须了解和控制信号经过的传输环境的阻抗。阻抗不匹配和不连续会导致反射，增加系统噪声和抖动，在整体上降低信号的质量。
• 阻抗控制是当前许多数字系统、元器件规范的一部分，如USB3.0，HDMI，PCI Express，DP，Serial ATA，XAUI等规范。业内已经普遍使用仿真工具设计高速电路，仿真加快了设计周期，最大限度地减少了错误数量。但是仿真之后，必须进行工程验证来检验仿真设计，这其中就包括阻抗测量。

二、TDR 简介

电磁波在传播中遇到不均匀介质会发生反射，与此相似，电信号在传输线中传播时，如果遇到阻抗不连续的点，也会产生发射。TDR，指的是时域反射计，Time Domain Reflectometry，它通过发送一个短脉冲信号并监测该信号在电缆或导线中传播时的反射来实现。时域反射是一种用于测量导体或电缆中的信号反射情况的技术，广泛应用于分析传输线路、电缆和波导结构特性。它基于分析通过被测试结构发送的电磁脉冲或信号的反射，特别适用于定位传输线路上的故障、不连续性、阻抗变化和其他异常情况。

三、TDR工作原理

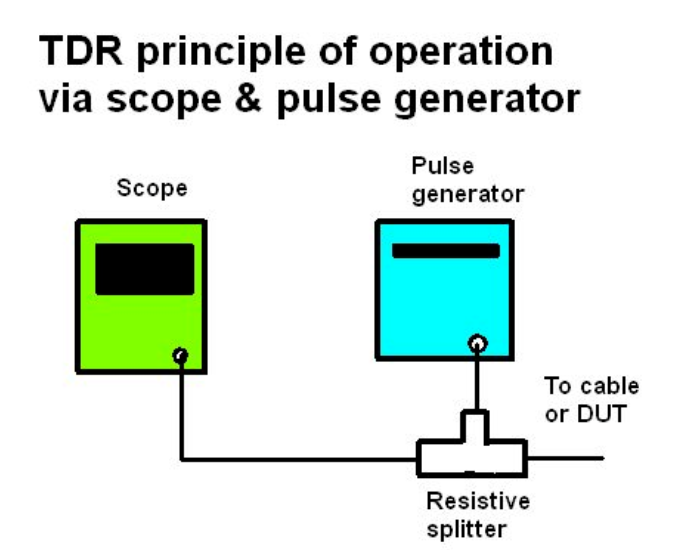

TDR是测量传输线特性阻抗的主要工具，下图1是传统TDR工作原理图。

TDR包括三部分组成：

• 快沿信号发生器：典型的发射信号的特征是：幅度200mV，上升时间35ps，频率250 KHz方波
• 采样示波器：通用的采样示波器
• 探头系统：连接被测件和TDR仪器

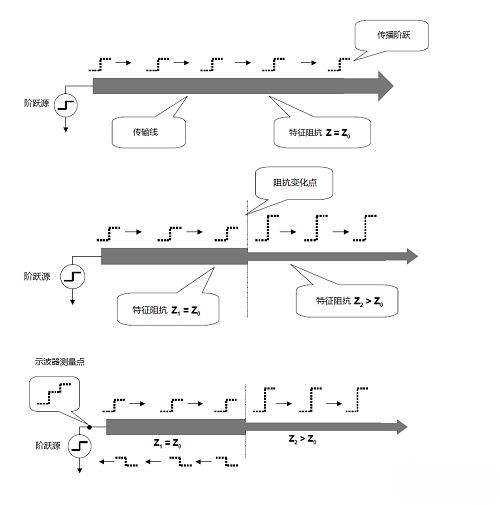

测试信号的运行特征参考下图2所示，由于阶跃源发出的快边沿信号注入到被测传输线上，如果传输线阻抗延续，这个快沿阶跃信号就沿着传输线向前传播。当传输线出现阻抗变化时，阶跃信号就有一部分反射回，反射回来的信号和注入的信号有一定的时间差，所以示波器采集到的这个叠加信号的边缘是带台阶的，这个台阶反映了信号传播反射的时间关系，与传输线电长度对应。

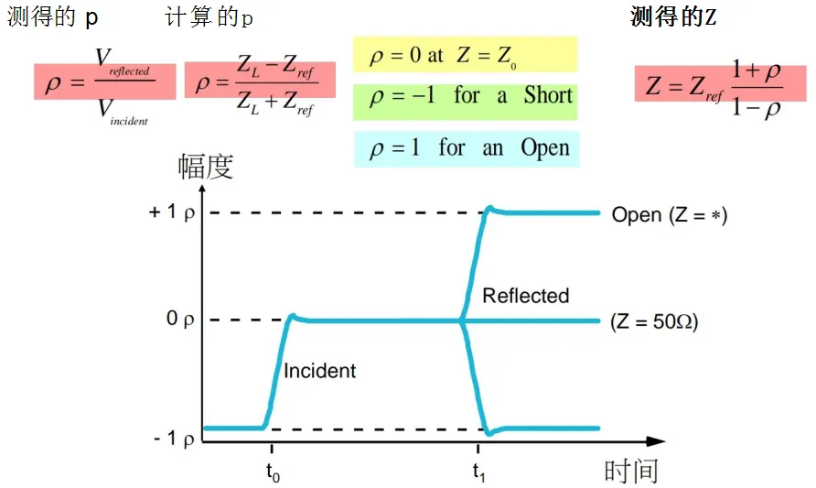

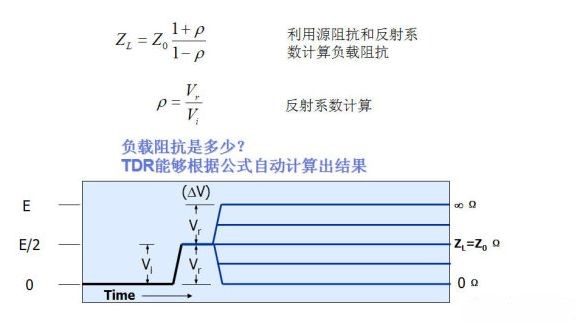

下图3和图4是计算被测传输线特征阻抗的计算公式。当示波器采集到这个叠加信号后，容易去掉注入的信号（有些TDR仪器注入信号是从-200 mV到0 V的，所以示波器采集到的边沿台阶就是反射回来的信号）。这样容易通过图中公式计算出反射系数，由反射系数通过图中公式（测试系统的阻抗是50 欧姆）容易计算 出发生反射电压点的负载阻抗。

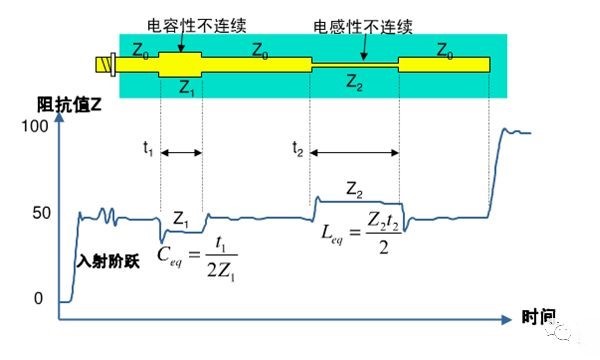

TDR比较有意思的一点是，示波器采集到了每一点的反射电压（如果因为阻抗匹配而无反射，则假设反射的电压为0V），从而示波器屏幕上显示了一条TDR曲线，这个曲线与传输点的每一点有一 一对应关系。如下图5所示。

所以TDR仪器不仅仅可以用来测量传输线的特征阻抗，还可以帮助定位断点或短路点的具体位置，比电子设备用了很多的软排线来传输高速信号（比如连接显示屏的软排线），这种软排线的每根线都是一 个小同轴电缆，由于细小，生产时容易短路或短路，用TDR仪器可以帮助检查和定位问题。

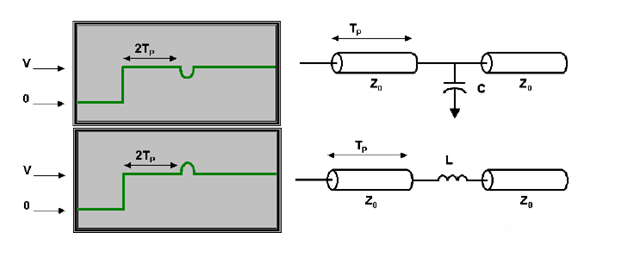

如下图6，当传输线上存在寄生电容、电感（如过孔）时，在TDR曲线上可以反应出寄生参数引起的阻抗不连续，而且这些阻抗不连续曲线也可以等效为电容、电感或其组合的模型，因而TDR也可以用来进行互联建模。

四、TDR应用

TDR 在电信、电力系统、网络和电子电路表征等领域广泛应用。TDR 的一些常见应用包括：

• 电缆故障定位：TDR 用于定位传输线路或电缆中的开路、短路和阻抗不匹配等故障。
• 传输线路特性表征：TDR 用于确定传输线路（如同轴电缆、双绞线和印刷电路板（PCB）走线）的阻抗特性、长度和完整性。
• 连接器和接头分析：TDR 可用于评估电缆或波导中连接器和接头的质量，识别可能影响信号完整性的不匹配或不连续性。
• 阻抗匹配：TDR 有助于优化传输线路上的阻抗匹配，确保信号传输高效并减少反射。
• 信号完整性测试：TDR 用于评估电子电路中高速数字信号的质量，检测阻抗不匹配、信号反射和串扰等问题。
