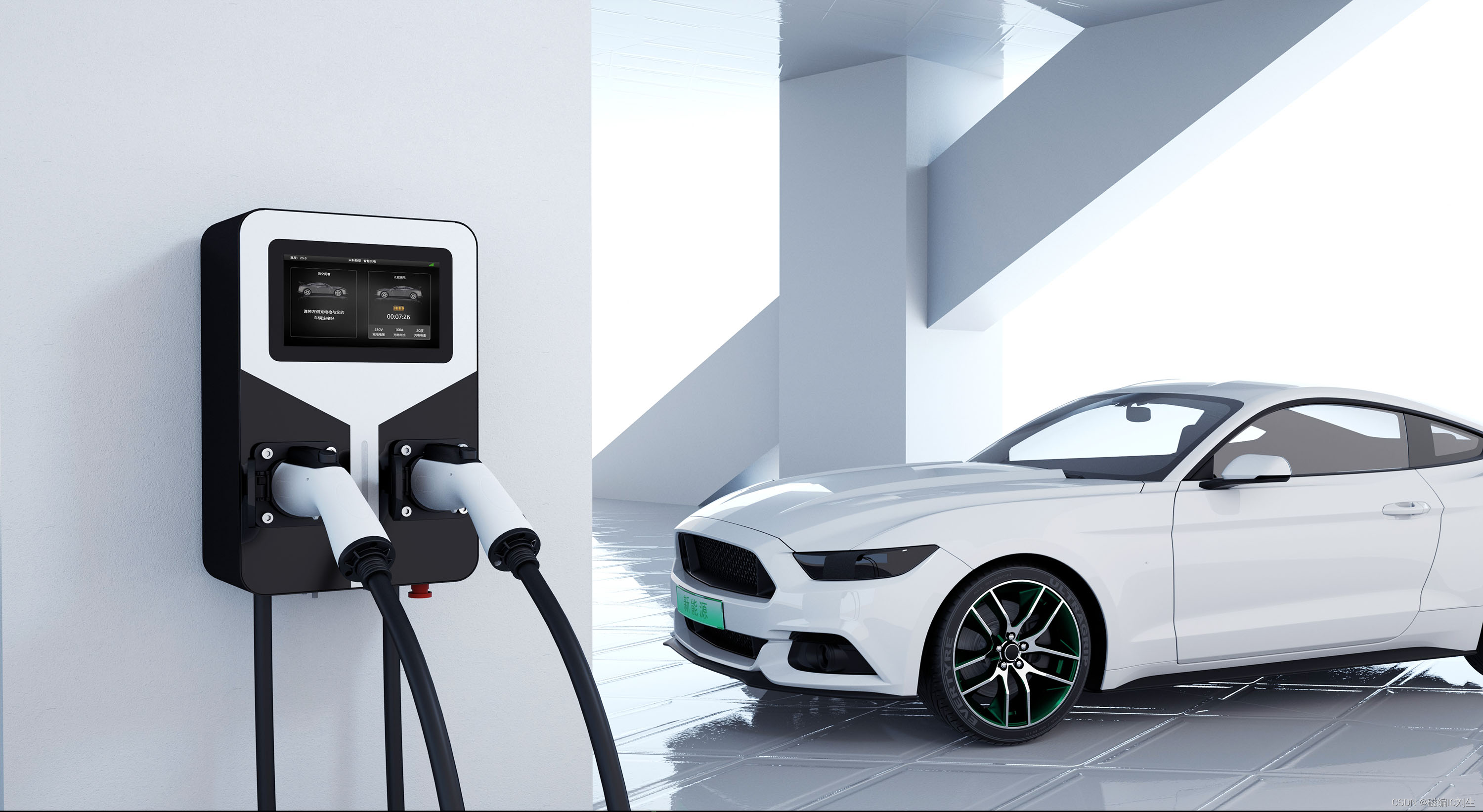

电动车充电桩

      在政策出台后，充电桩类产品按要求需装配B端漏电流检测装置。它可以有效防止充电桩等设备中的漏电流对用户造成危害，保障用户的用电安全。其次，它可以促进充电桩等产品的质量提升，提高市场的公平竞争，让消费者享受到更优质的产品和服务。

       针对这个需求昆泰芯推出了一款KTD1100漏电流检测磁通门芯片。这款芯片具有出色的漏电流检测性能，满足充电桩类产品的要求，同时符合车规级

GB/T18487

GB/T 22794

IEC 61851

IEC 62955

IEC 62752

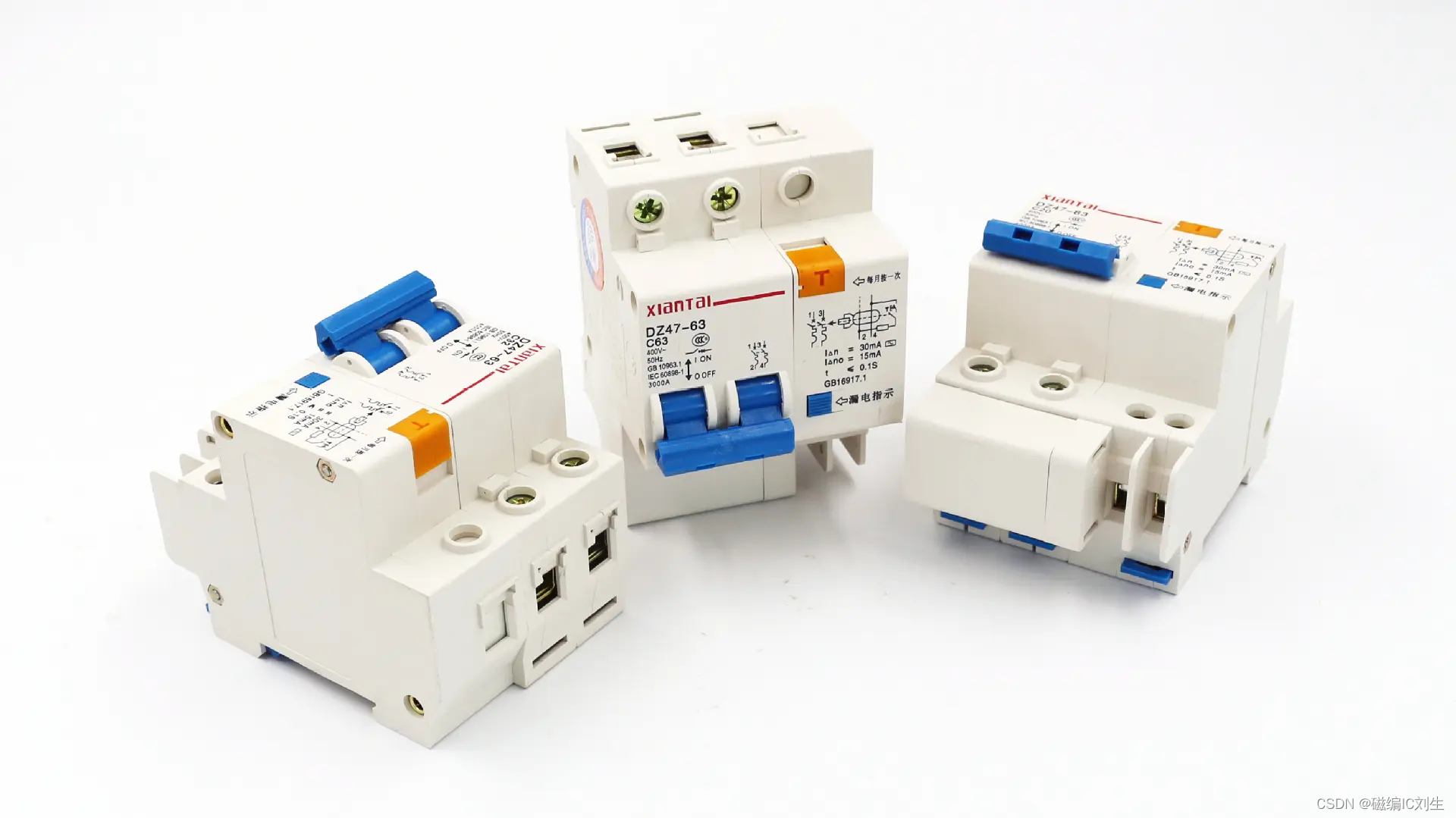

漏电断路器/漏保开关

1. 产品特点

高集成度：仅需配合磁通门探头和少量无 源器件即可测量直流和交流电流

卓越的温度稳定性

具有高精度、非侵入式和隔离式的电流测 量能力

输出驱动能力±100mA

600µS快
