实验项目名称：数字电路基础与Quartus入门

实验项目性质：设计性

实验所属课程：《嵌入式系统基础A》

实验室(中心)：南岸校区语音大楼

指导教师：娄路

完成时间： 2021 年 11 月 14 日

一、实验内容和任务

复习数字电路基础知识；安装Quartus 软件和Modsim仿真软件，进行数字电路的仿真与验证。

安装Quartus 18.1 标准版或lite 免费版，或者安装旧版本Quartus-II 13（网上博客大都是此旧版），以及 Modelsim等软件，可参考：

https://blog.csdn.net/qq_43279579/article/details/115158140

https://blog.csdn.net/qq_43279579/article/details/115176423

原子哥教学视频：

https://www.bilibili.com/video/BV194411f7GD?p=5

在 Quartus中自己用门电路设计一个D触发器，并进行仿真，时序波形验证；

参考附件1“Quartus-II输入原理图及仿真步骤.docx”。

在 Quartus 中直接调用一个D触发器电路，进行仿真，时序波形验证，与2做比较；
在 Quartus 中用Verilog语言写一个D触发器，进行仿真验证，与3做比较；

参考物联19级学长:

https://blog.csdn.net/weixin_46129506/article/details/123443865
二、实验要求

1. 分组要求：每个学生独立完成，即1人1组。

2. 程序及报告文档要求：具有较好的可读性，如叙述准确、标注明确、截图清晰等。

3.项目代码上传github，同时把项目完整打包为zip文件，与实验报告（Markdown源码及PDF文件）、作业博客地址一起提交到学习通。

三. 实验过程介绍（此处可以填博客内容）

1. 安装Quartus 18.1 标准版或lite 免费版，或者安装旧版本Quartus-II 13（网上博客大都是此旧版），以及 Modelsim等软件， .

一、Quartus II的下载

阿里云盘下载链接：https://www.aliyundrive.com/s/MhsGS4He144

二、Quartus II的安装

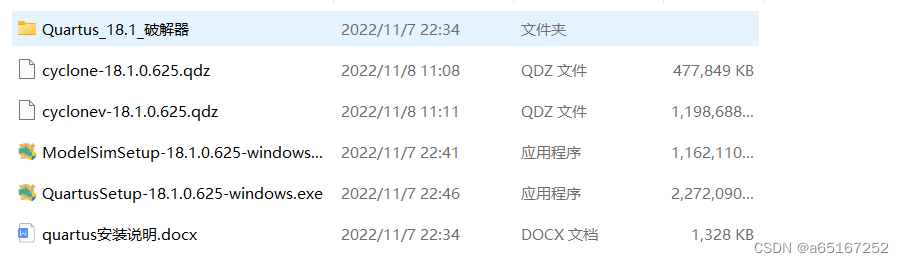

1.解压文件
下列是解压好的文件
在这里插入图片描述
2.运行可执行程序
3.安装导向过程

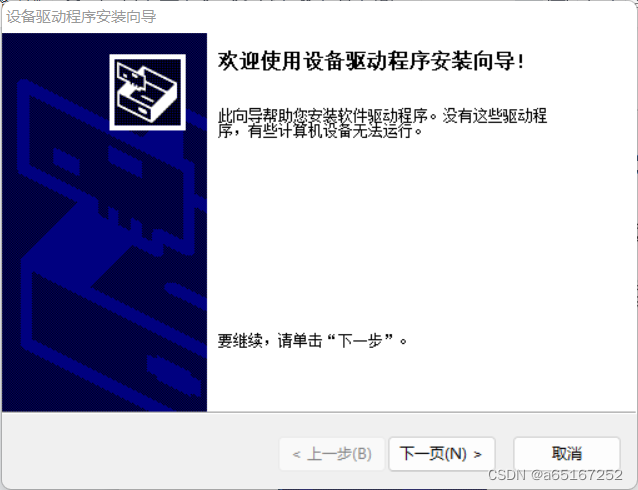

①进入welcom界面
点击next

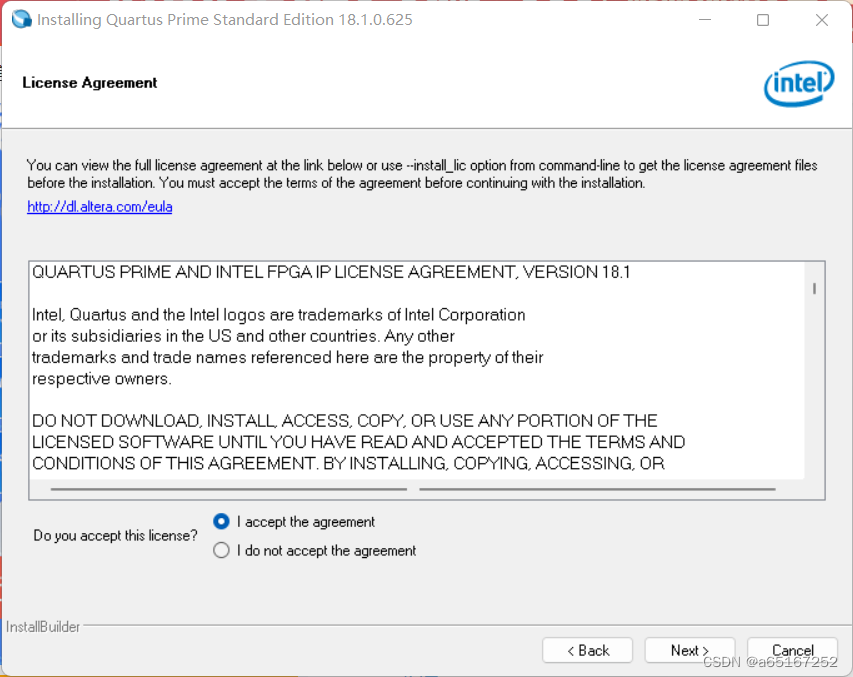

②勾选“I accept the agreement”，然后点击Next

③选择相应安装的位置，然后点击Next

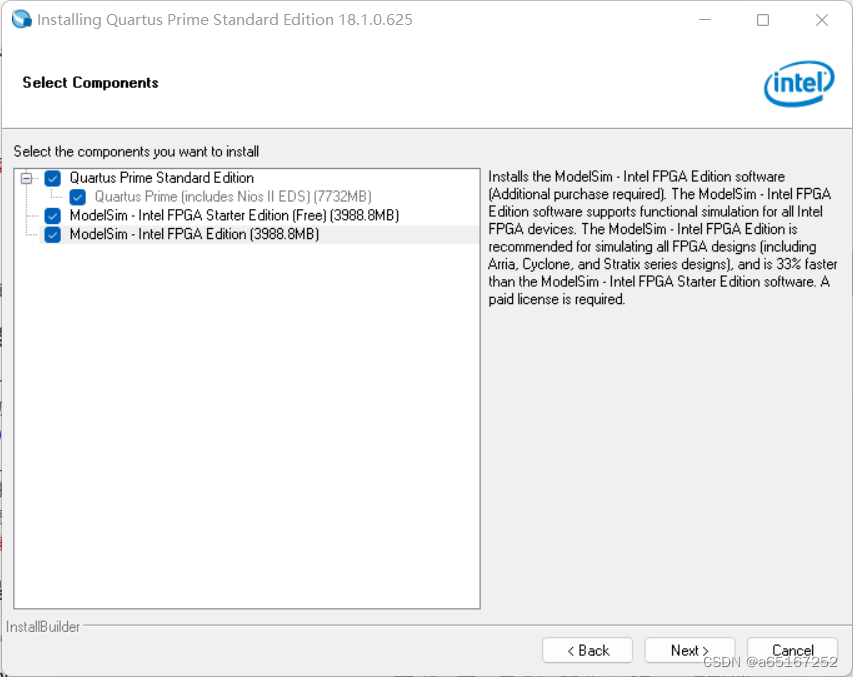

④选择安装的内容，然后点击Next

device要在官网上下载，下载好了放在同一个文件夹里就会安装内容里面就显示，这里我之前错误安装没有安装后面正确安装搞忘截图了
⑤点击Next
⑥安装漫长的等待
⑦点击finish并选择默认选项

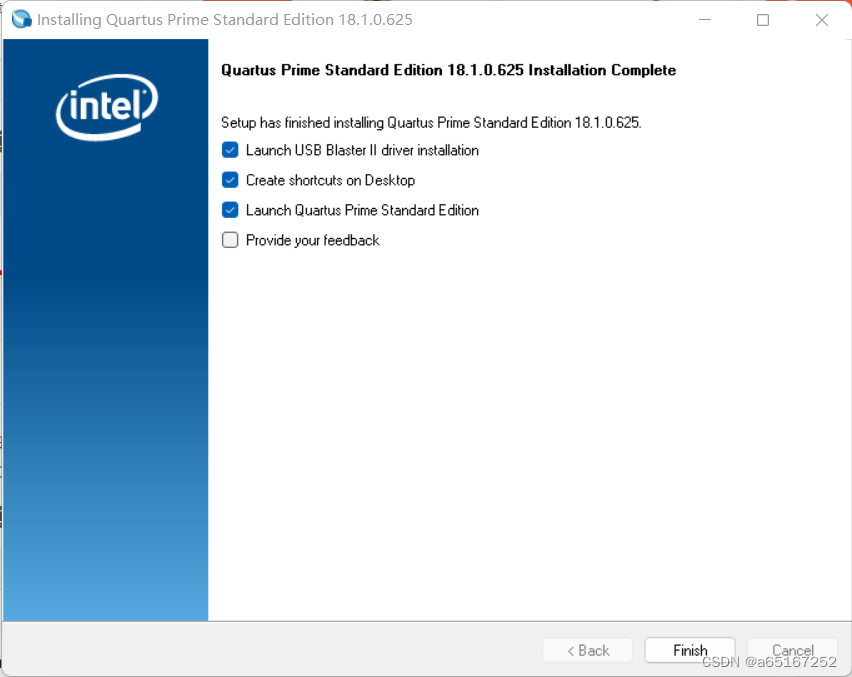

在这里插入图片描述
⑧点击下一页

⑨完成

三、破解软件

接下来是破解步骤

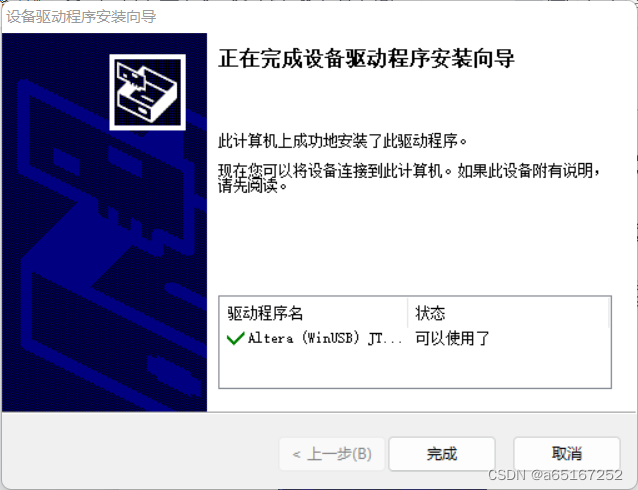

从桌面找到刚才已经安装好的Quartus软件，右键以管理员运行，然后选择第三项，点OK
在这里插入图片描述

破解程序复制到bin64并点击运行
在这里插入图片描述

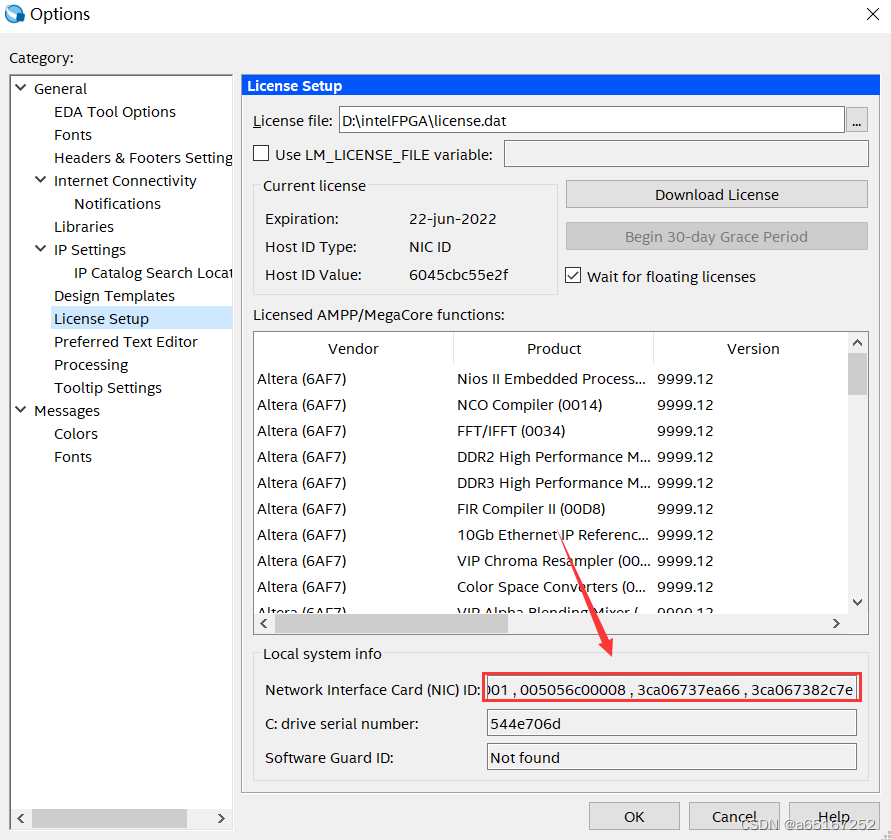

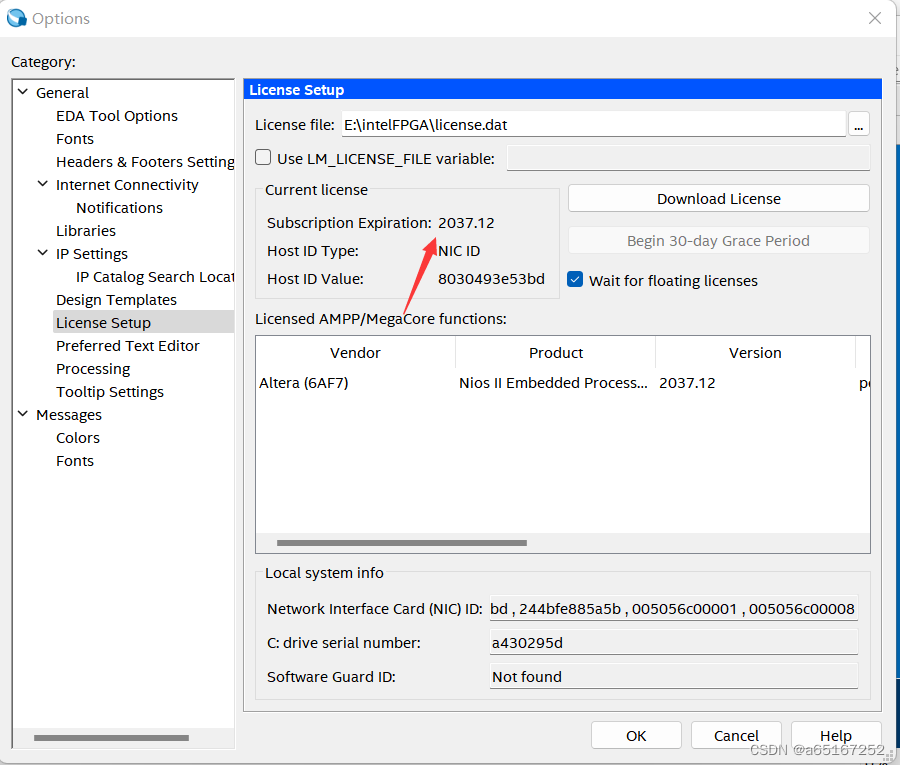

进入options界面，复制好NIC id
在这里插入图片描述

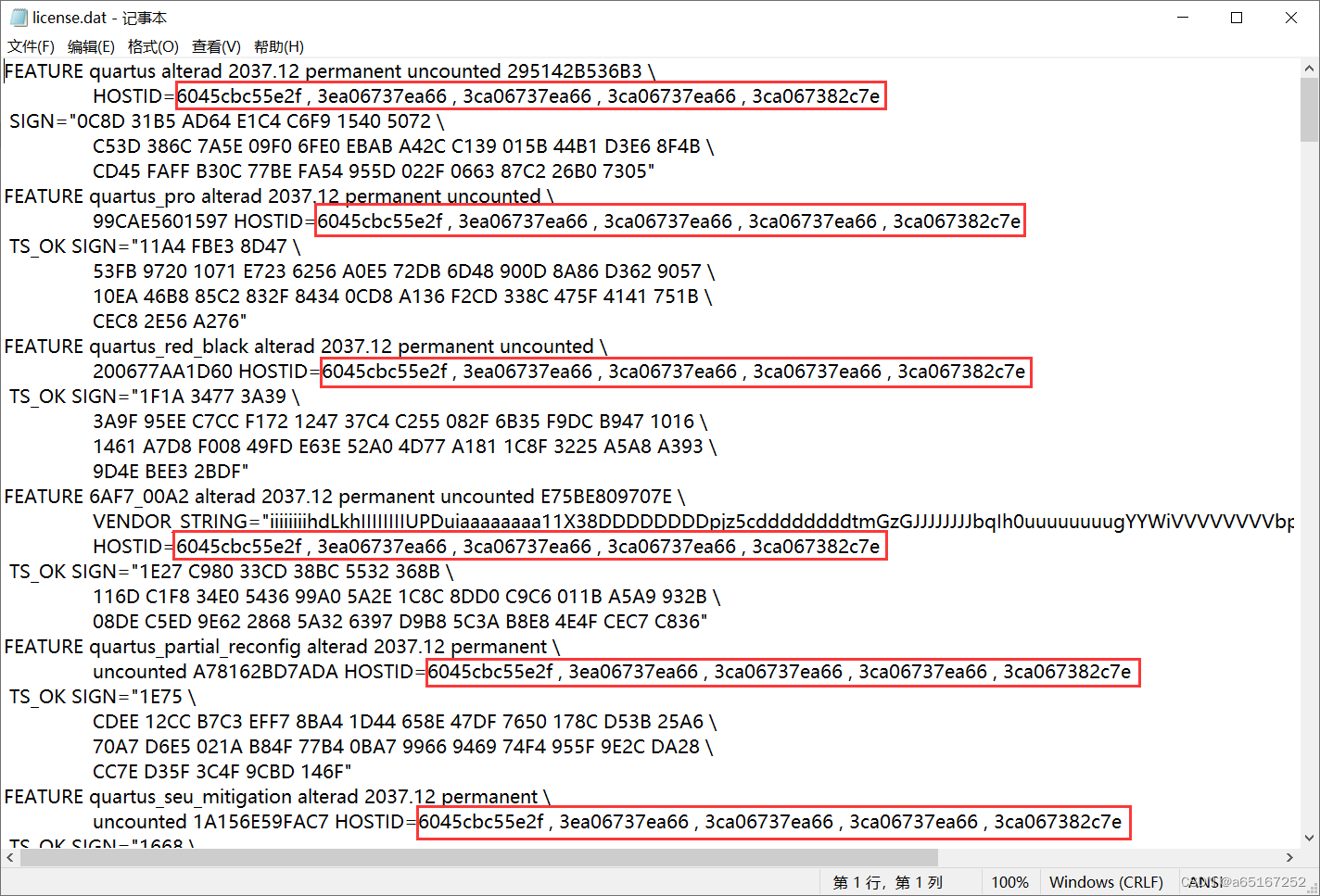

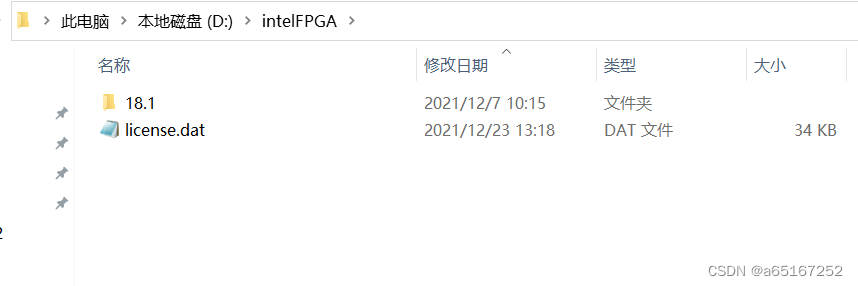

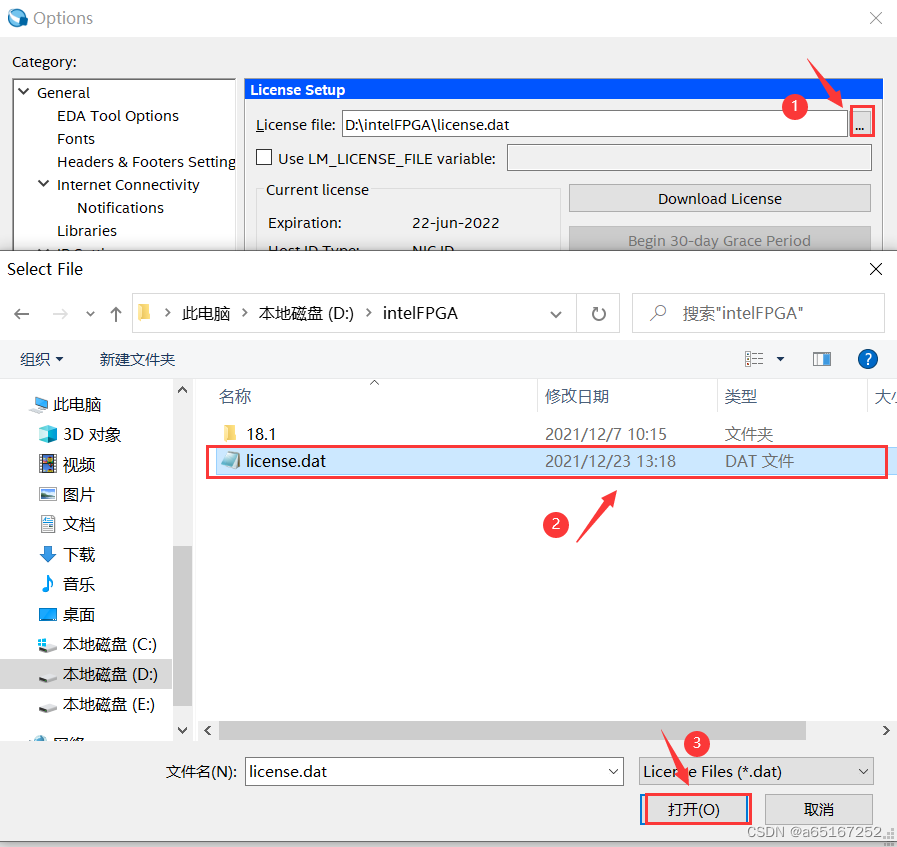

把license.dat 文件拷贝到 D: intelFPGA 路径下，然后用记事本打开。
在这里插入图片描述

将复制好的NIC id把HOSTID=xxxxxxxxxxxx中的xxxxxxxxxxxx全部替换并保存

在这里插入图片描述
最后点击OK就完成了

最后的效果一定要是这样子不然后面会有问题：

这么操作完，Modelsim和Quartus应该就是下载安装完成了。

2. 在 Quartus中自己用门电路设计一个D触发器，并进行仿真，时序波形验证；

1.创建工程

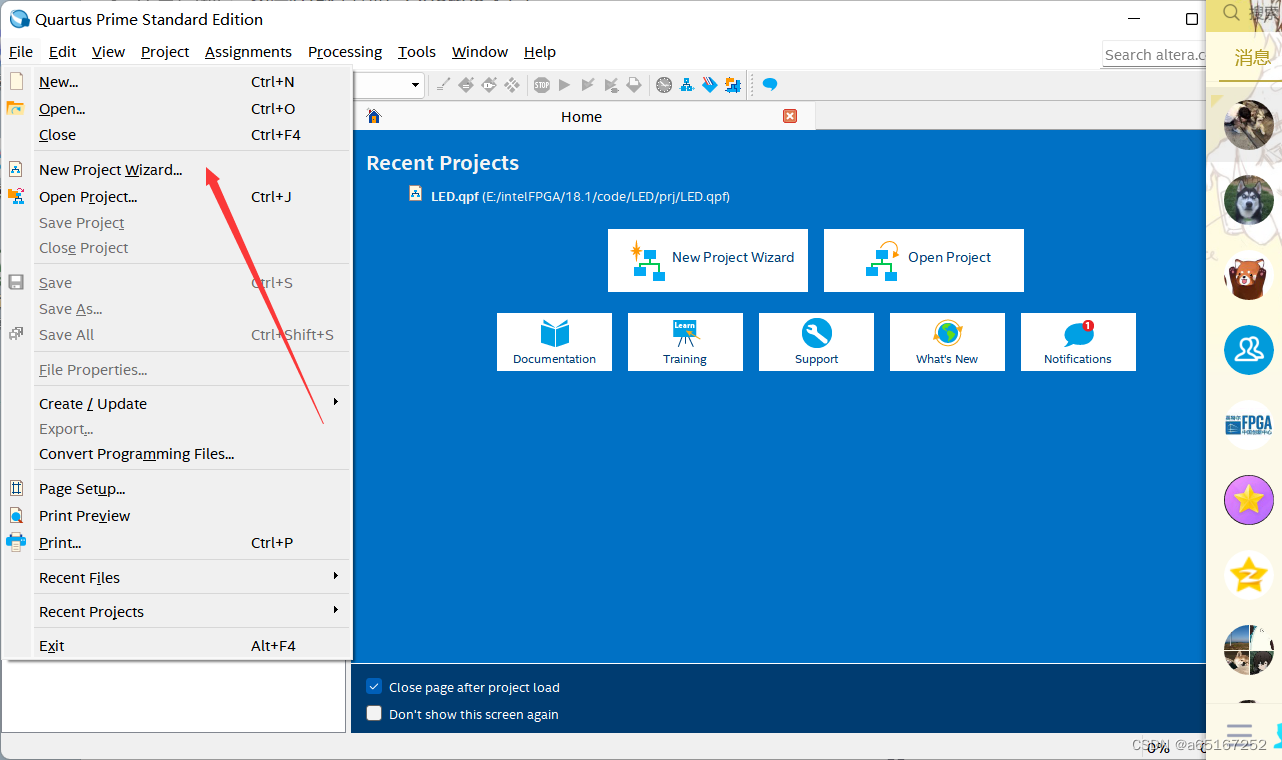

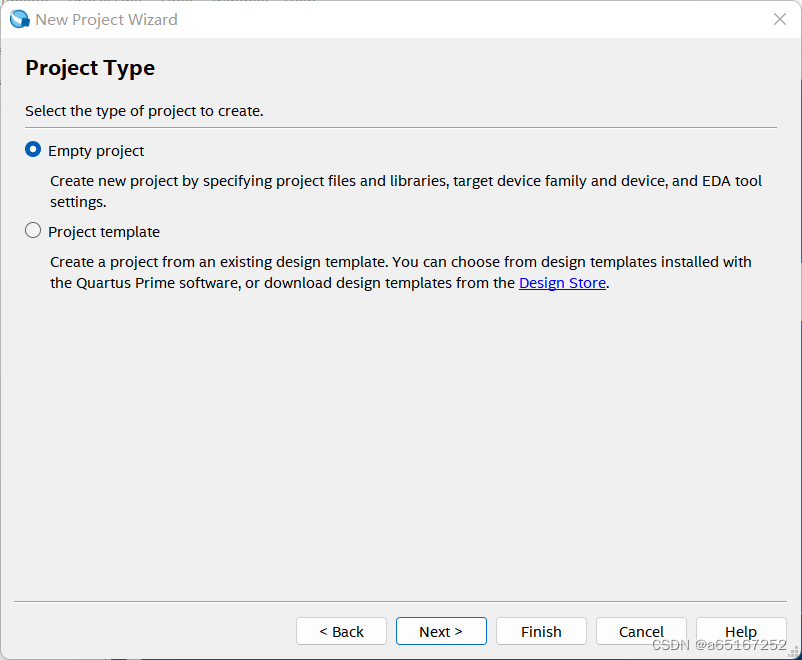

1.File->New Project Wizard:
在这里插入图片描述

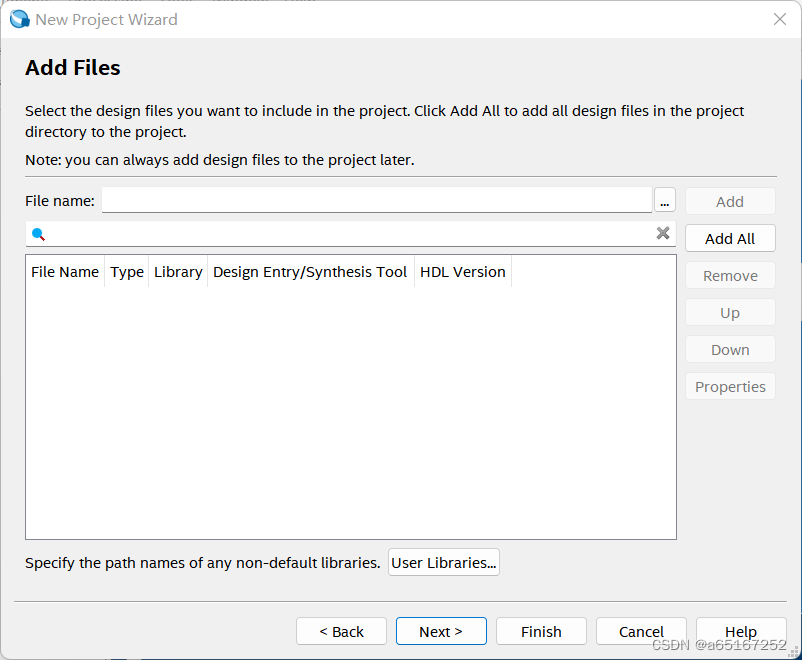

2.点击Next

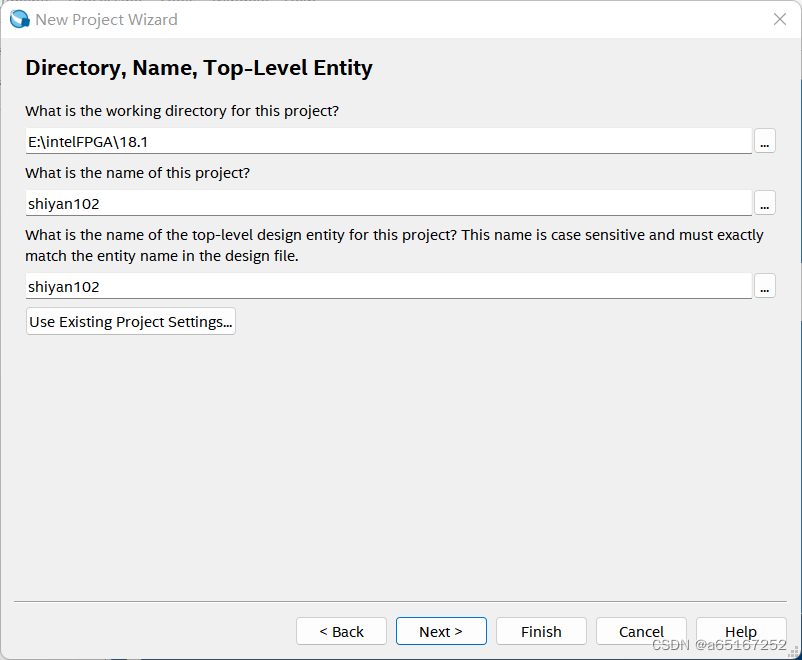

3.设置工程的存储位置和项目名称

3.点击next

4.点击next

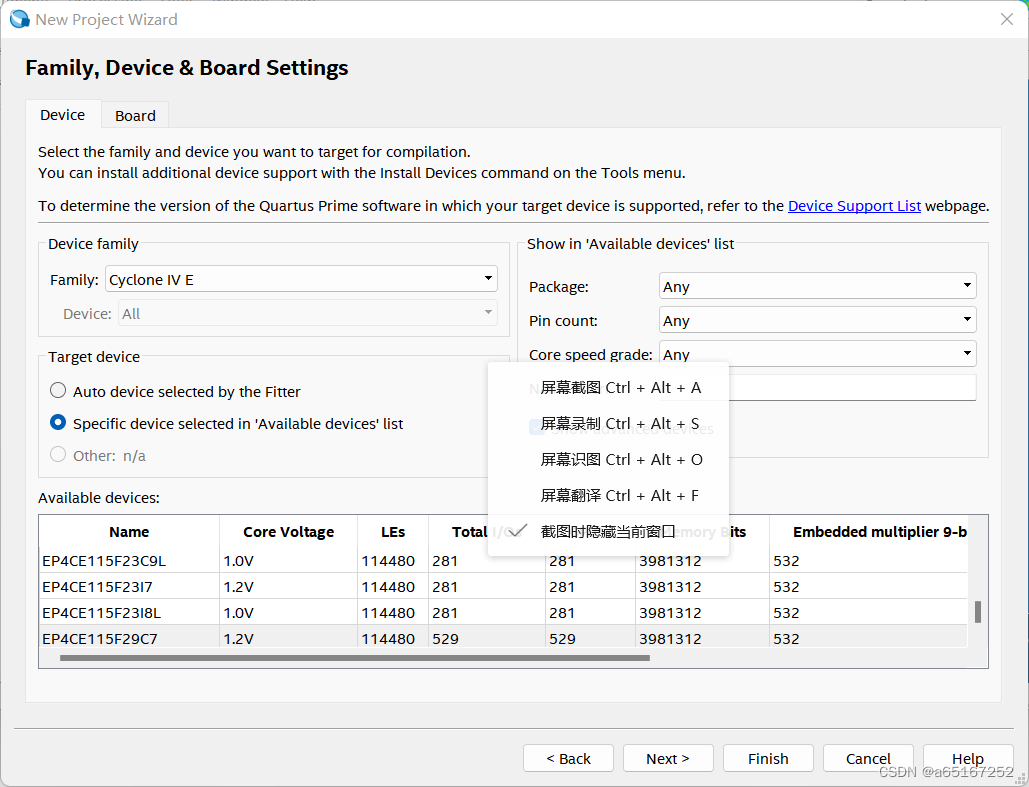

5.选择目标芯片：cycloneIVE系列的EP4CE11529C7

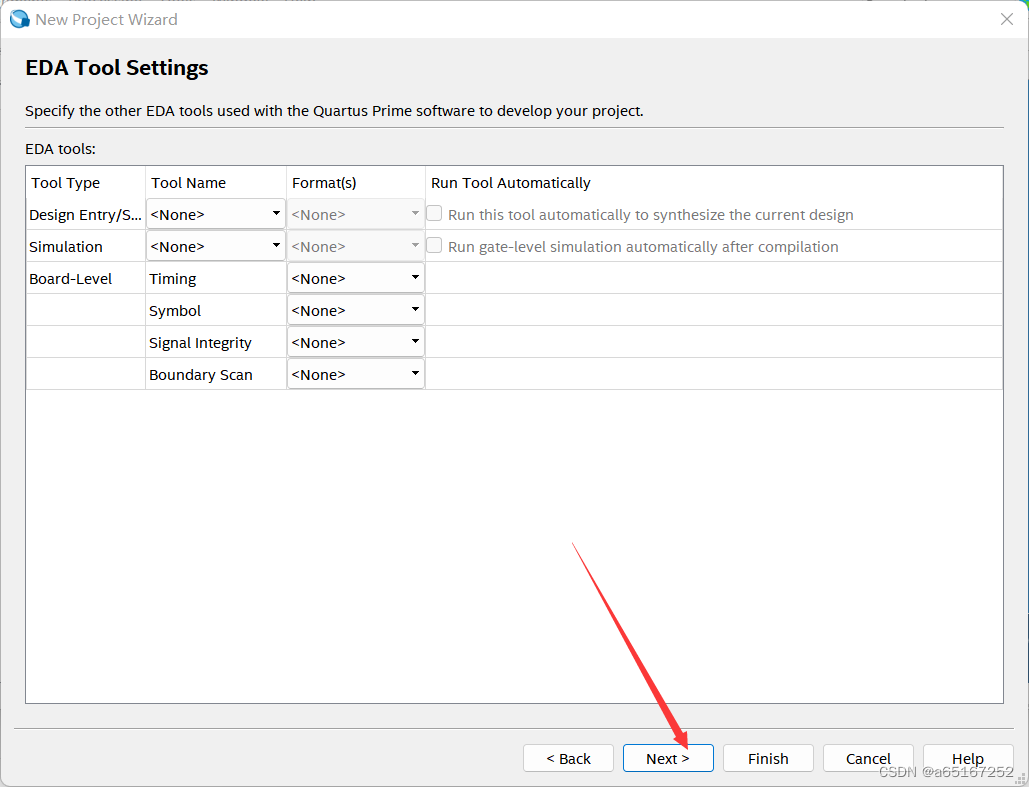

6.EDA Tool Setting设置

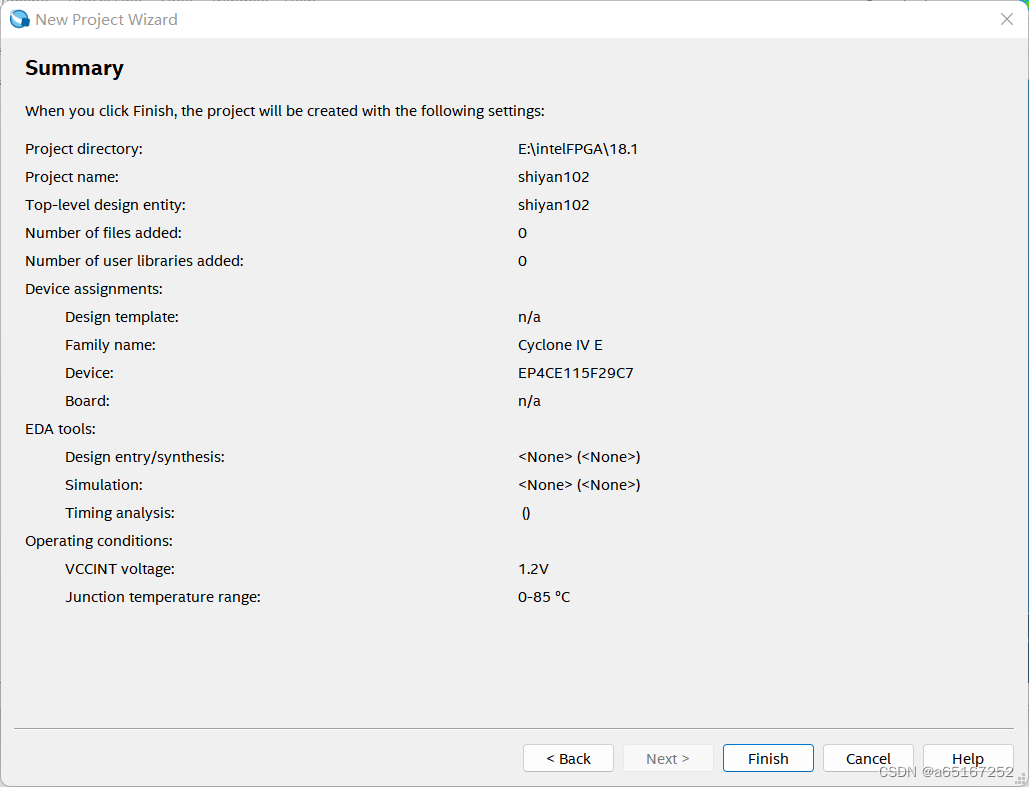

检查项目信息，点击finish

2.新建原理图文件

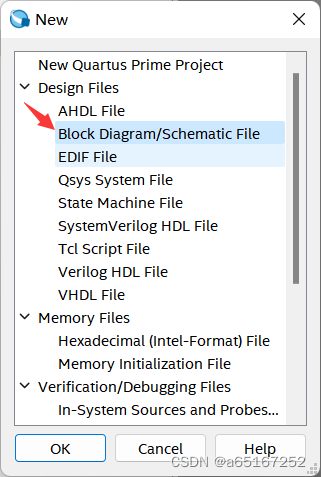

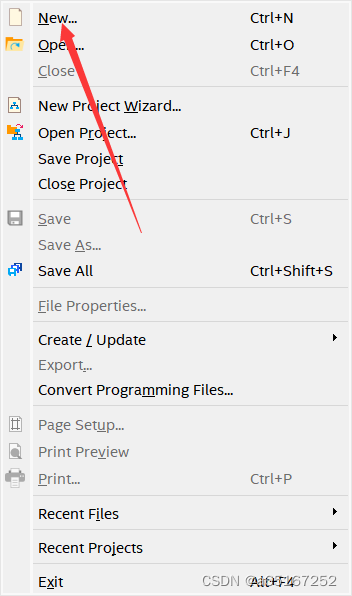

打开QuartusII,选菜单“File”一“New”，在弹出的“New-”对话框中选择“ Design Files” 的原理图文件编辑输入项“Block block diagram/schematic File"按"OK"后将打开原理图编辑窗。
在这里插入图片描述

在这里插入图片描述
点击按纽“ Symbol Tool”或直接双击原理图空白处，从“ Symbol”窗中选择
需要的符号，或者直接在“name”文本框中键入元件名

4 个 nand2 与非门，1 个 not 非门，2个输入管脚和2个输出管脚，并连线，最终如下图：
在这里插入图片描述
3.编译
进行编译，若无错误则可进行下一步，若有错进行原理图修改。

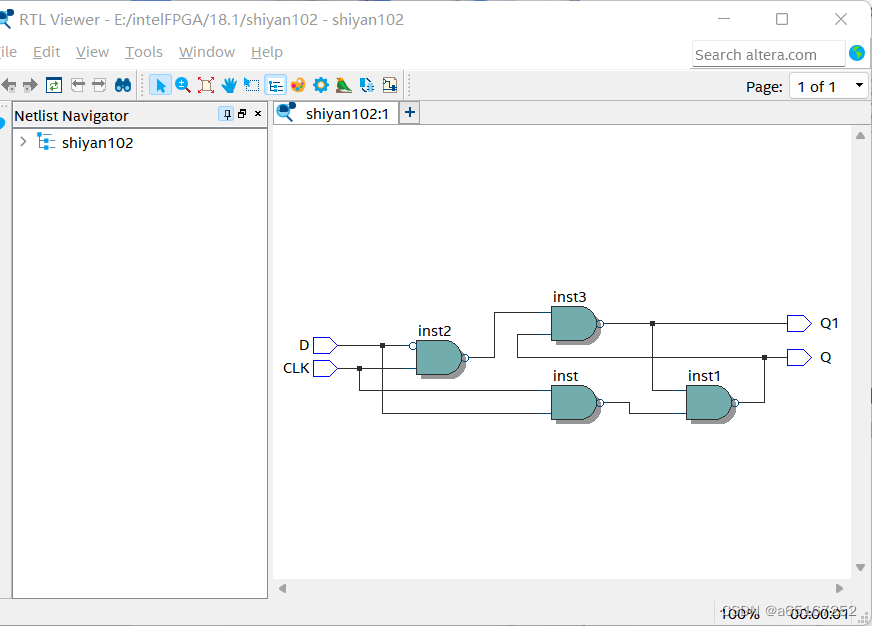

查看硬件电路图：点击【Tools】→【Netlist Viewers】→【RTL Viewer】。

4.仿真波形图

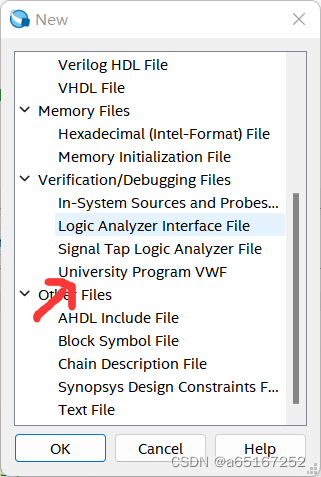

新建波形文件。如上面新建图形文件的方法，从“file”中选择“new”，然后从出现的对话框中选择“university program VWF”。
点击“OK”。
在这里插入图片描述

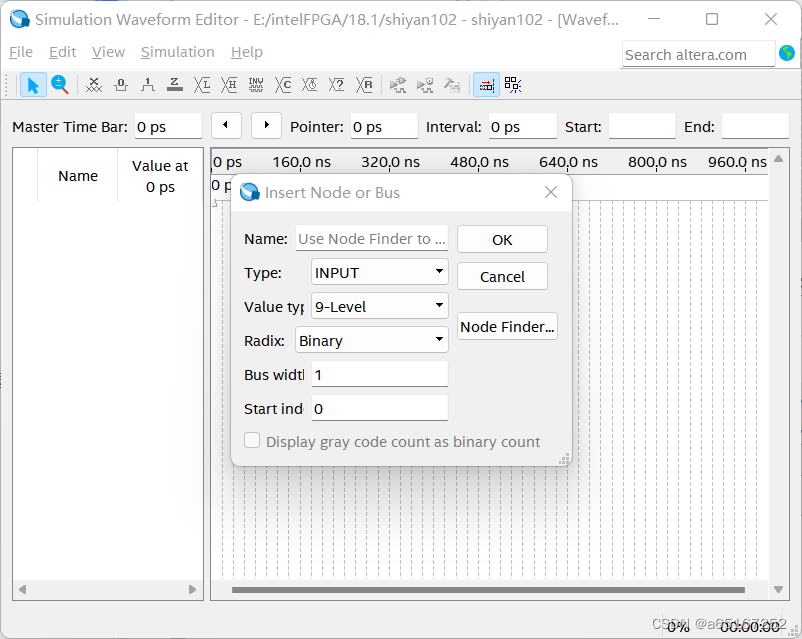

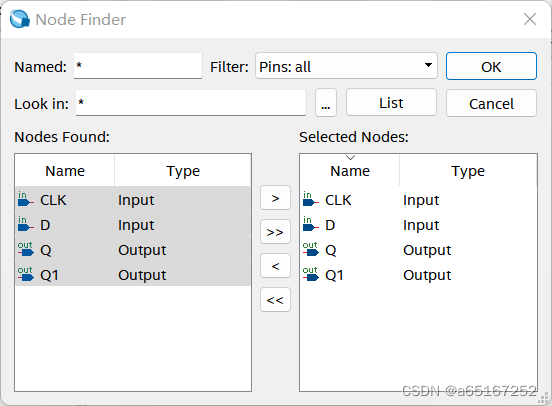

输入波形文件。在波形文件编辑器左端大片空白处双击，出现“insert node or bus”对话框，点击“node finder”按钮。如图。

然后在随后出现的“node finder”对话框中点击“list”按钮，则半加器中所有的输入输出引脚全部出现在对话框左边。再在该界面上点击“>>”，则把左边所有的端口都选择到右边，进入波形，如图。
在这里插入图片描述

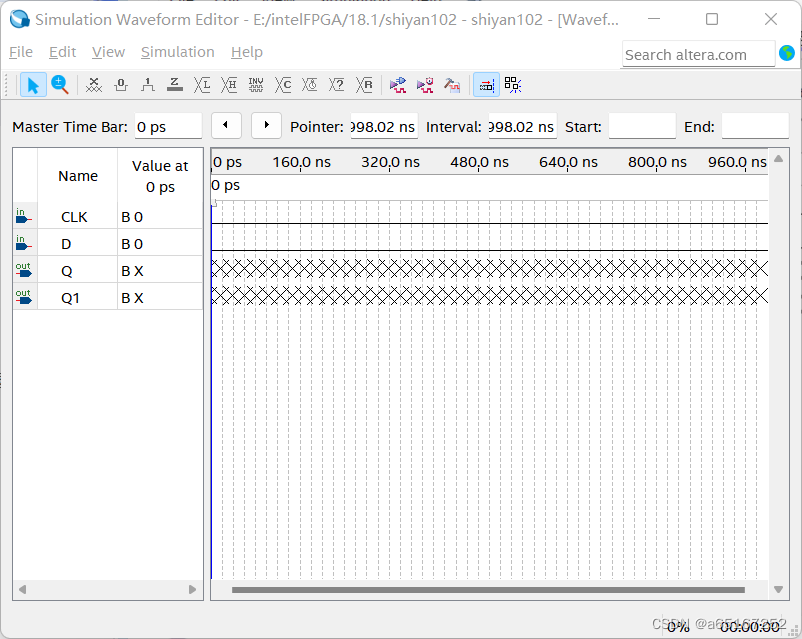

出现如图的波形文件。

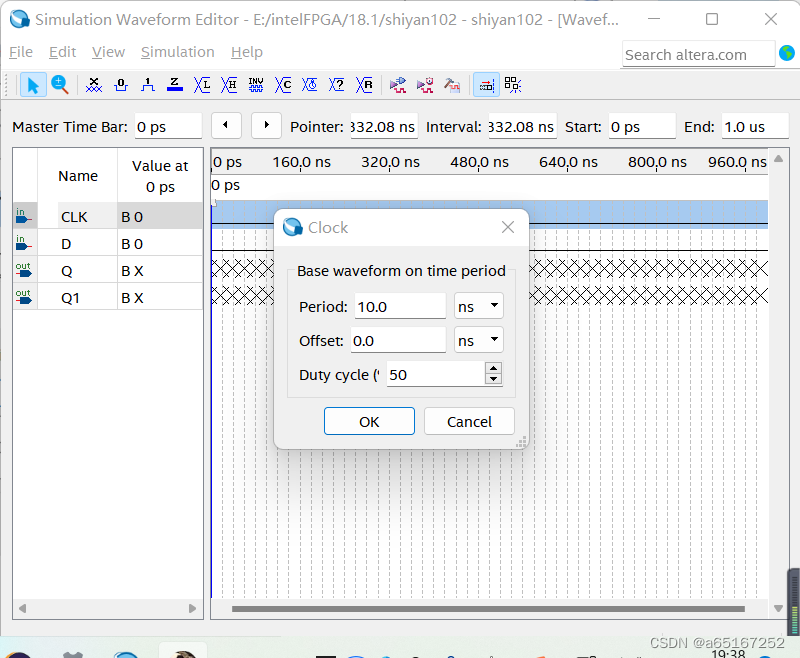

编辑输入CLK，产生时钟信号

把输入D随便设置几个低电平和高电平
保存文件：【File】→【Save】。
功能仿真
点击功能仿真编译按钮：

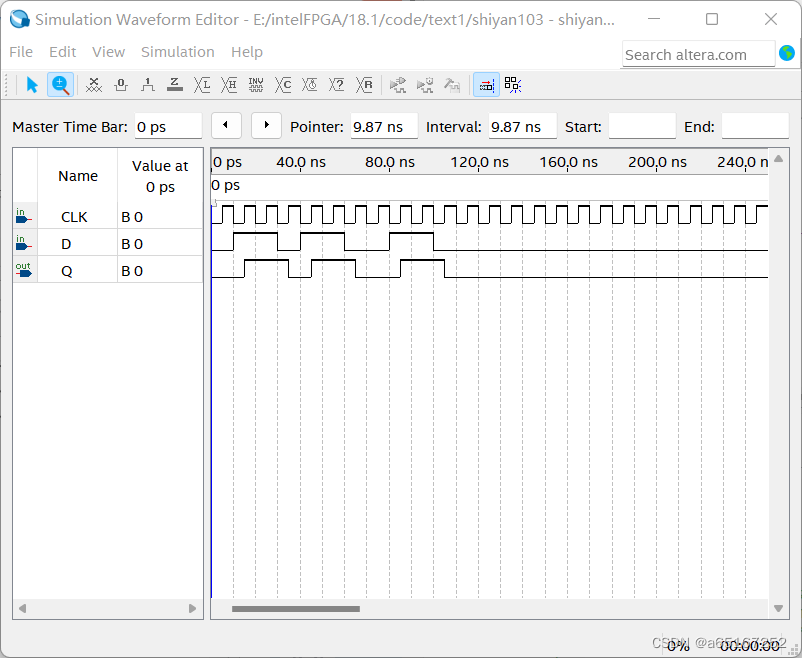

时序仿真图

3. 在 Quartus 中直接调用一个D触发器电路，进行仿真，时序波形验证，与2做比较；

1.创建工程
与三、1.创建工程相同

2.新建原理图文件
方法同2.2.新建原理图文件

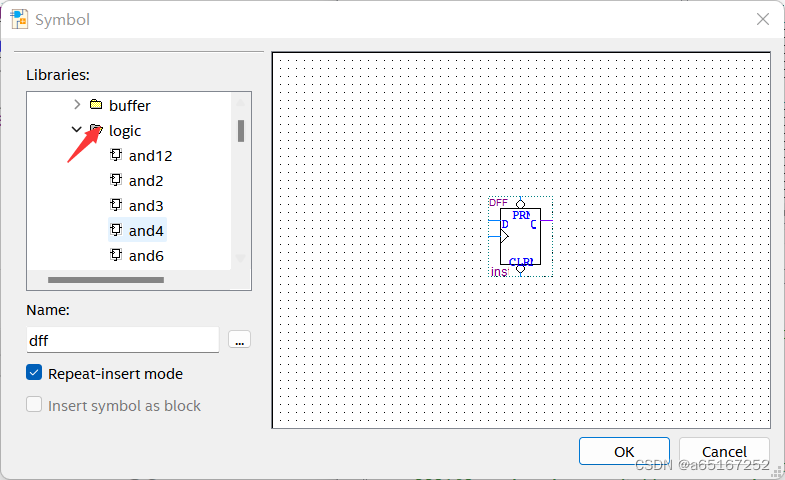

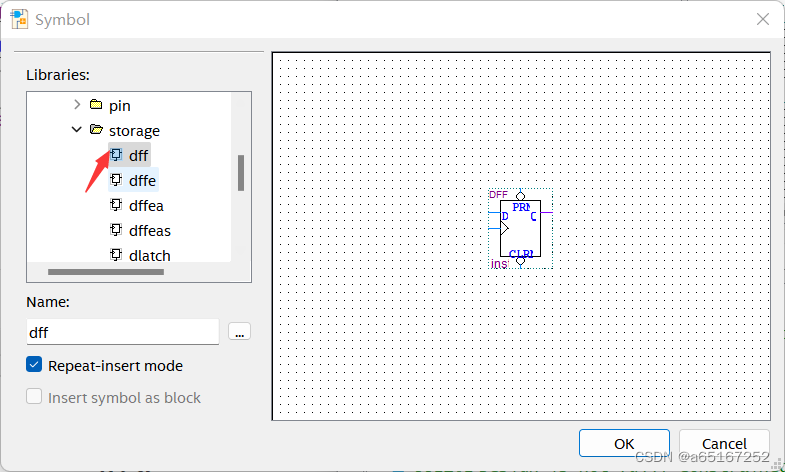

这时，不再画D触发器的内部结构了，而是直接调用D触发器，元件名：dff
在这里插入图片描述
再添加输入和输出管脚。最终原理图如下：

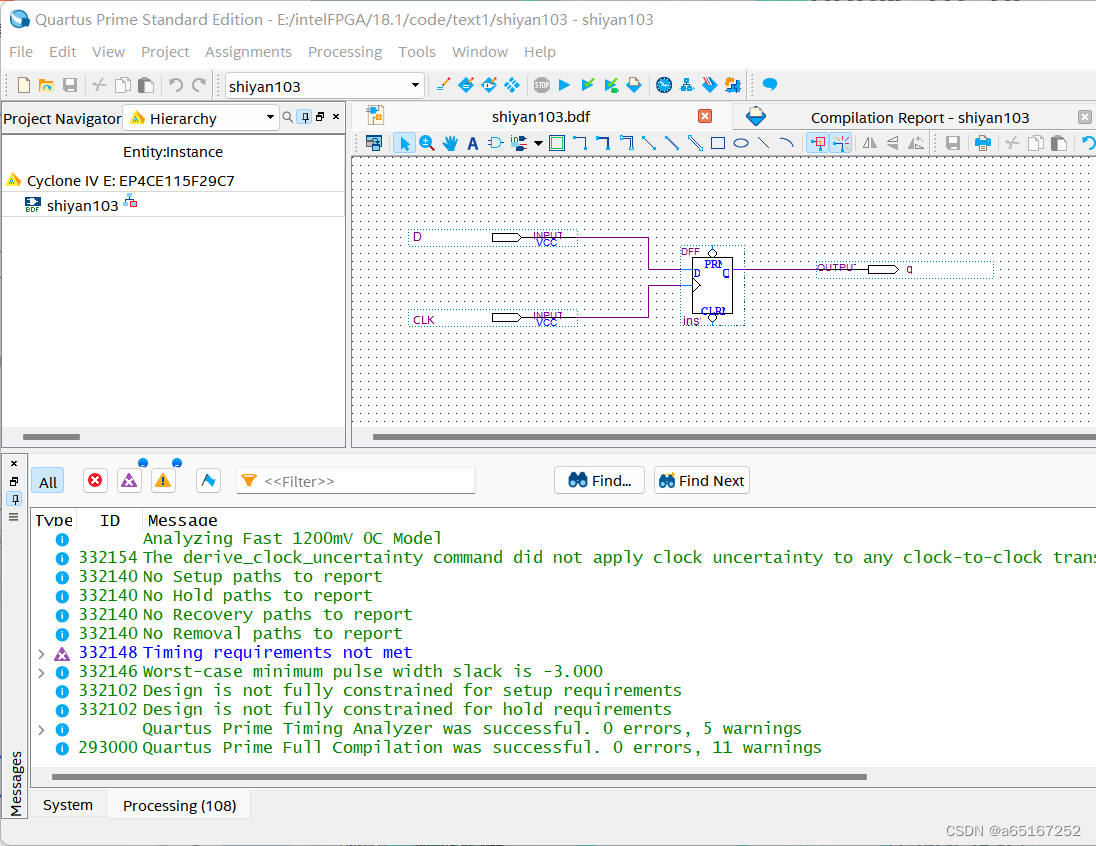

3.编译
保存并编译，然后查看原理图：

4.仿真波形图
具体步骤与三、4.仿真波形图相同。
结果如下：

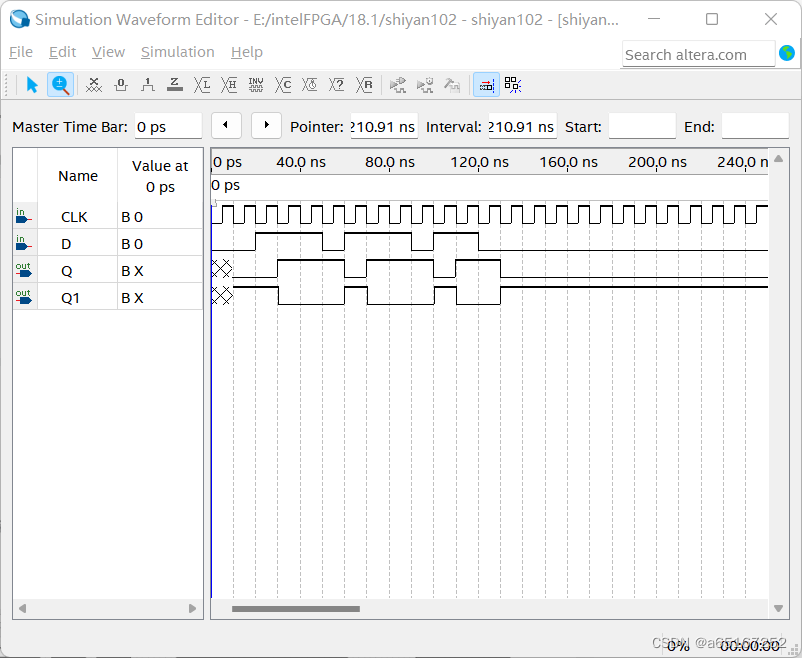

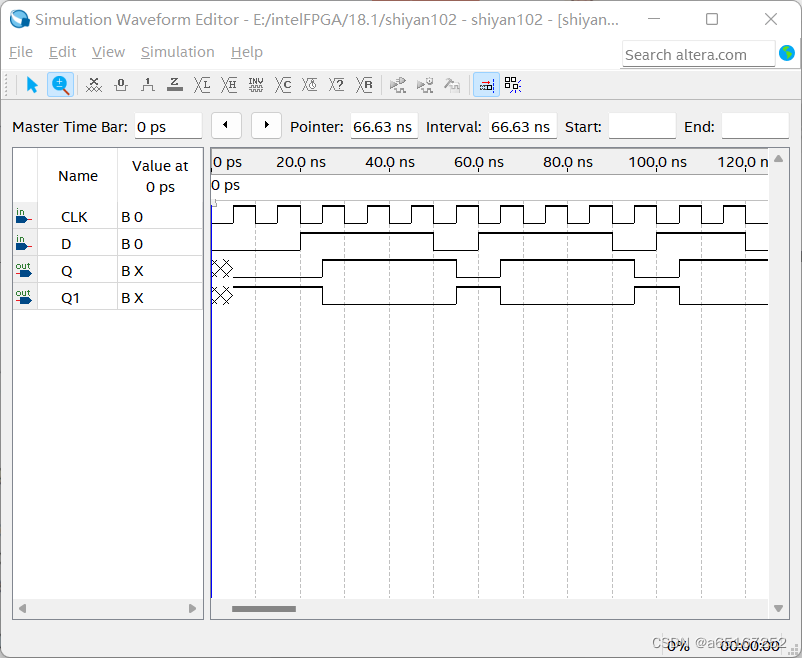

功能仿真波形图（延时半个时钟周期）：

时序仿真波形图（延时一个时钟周期）：
在这里插入图片描述
五、用Verilog语言实现D触发器及时序仿真
1.创建工程
与3、1.创建工程相同

2.新建Verilog HDL 文件

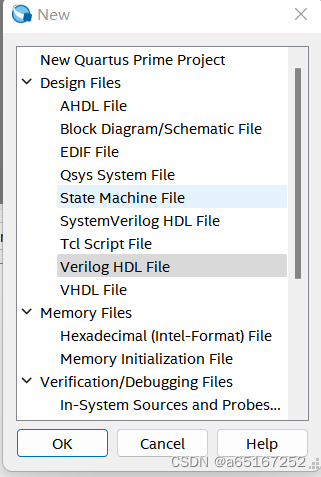

【File】→【New】→【Verilog HDL File】
在这里插入图片描述
编写代码：

module test104(D,CLK,Q);
    input D;
    input CLK;
    output Q;

    reg Q;

    always @ (posedge CLK)//我们用正的时钟沿做它的敏感信号
    begin
        Q <= D;//上升沿有效的时候，把d捕获到q
    end
endmodule

3.编译
保存文件并编译.

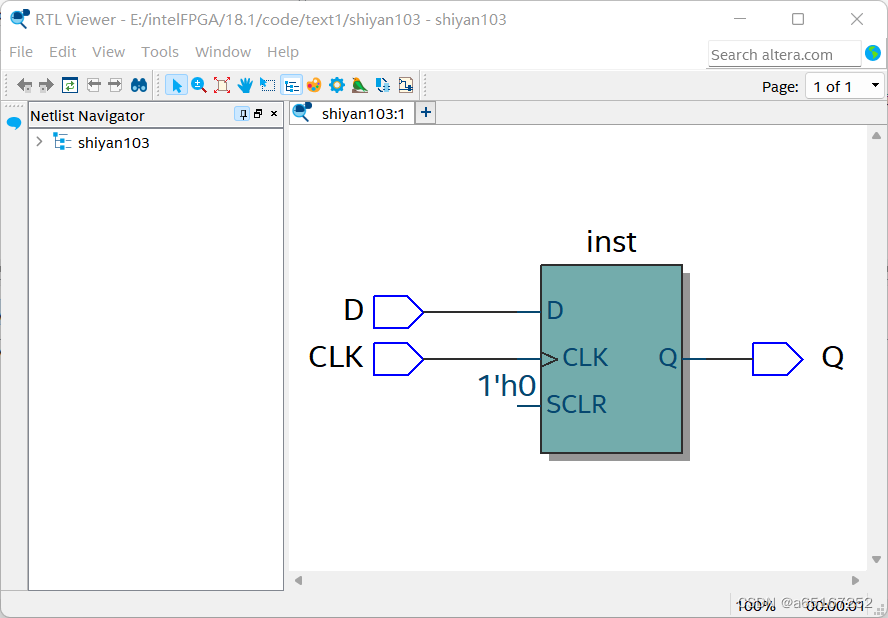

使用rtl viewer查看硬件电路图
硬件电路图
在这里插入图片描述
4.仿真波形图
可以跟前面一样仿真，这里使用modelsim SE进行手动仿真

打开 Modelsim 软件。
具体步骤如下：
在Quartus创建的工程文件夹下新建一个 tb 文件夹；
点击【File】→【Change Directory】选择 tb 文件夹；

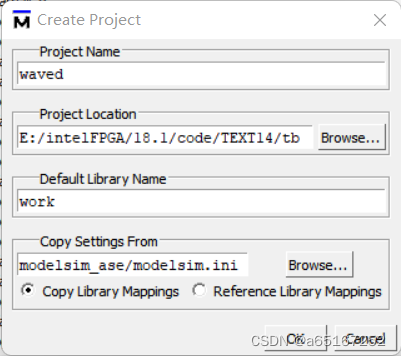

创建新项目：【File】→【New】→【Project…】，编写工程名及选择路径；
在这里插入图片描述

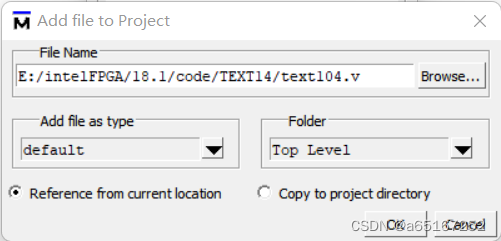

添加现有文件：Add Existing File
然后
在这里插入图片描述
再创建一个新的文件

然后关闭添加文件窗口界面
再双击刚刚新建的 wave_d.v 文件，添加如下代码：

//测试代码

`timescale 1ns / 1ns

module text104_tb;
    reg CLK,D;
    wire Q;

    text104 u1(.D(D),.CLK(CLK),.Q(Q));

    initial
    begin
        CLK = 1;
        D <= 0;
        forever
        begin
            #60 D <= 1;//人为生成毛刺
            #22 D <= 0;
            #2  D <= 1;
            #2  D <= 0;
            #16 D <= 0;//维持16ns的低电平，然后让它做周期性的循环
        end
    end

    always #20 CLK <= ~CLK;//半周期为20ns,全周期为40ns的一个信号
endmodule

然后保存，点击【编译】按钮，编译所有文件
点击【Simulate】→【Start Simulation…】
在这里插入图片描述
找到 wave_d.v 文件所在的工程（看路径），取消勾选，点击【OK】
右键点击工程名，再点击【Add Wave】

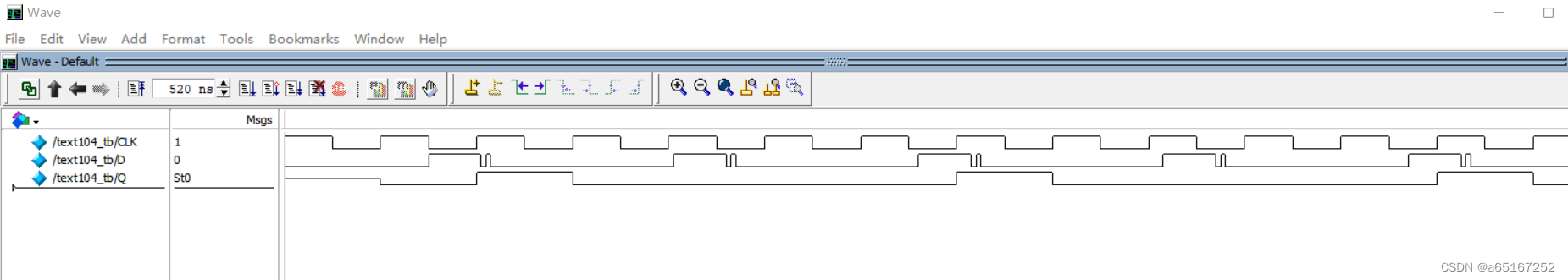

设置运行时长，再点击旁边的运行按钮，即可出现仿真效果图

三种方式的对比：输入原理图能更清楚的了解D触发器的内部结构，调用D触发器最方便，但对D触发器的内部结构来说就不太清楚，Verilog语言在遇到比较复杂的电路图时会更容易。
通过三种方式实现D触发器及时序仿真的过程，可以发现D触发器的基本功能是在复位信号为1的时候，CLK的上升沿会引起Q值的变化。
