【MODBUS】Modbus-RTU数据帧

已于 2024-03-19 11:13:30 修改
阅读量2k 收藏 12
点赞数 5
分类专栏： Modbus&PLC工业自动化数字化 文章标签： modbus j2mod
于 2023-12-21 10:29:08 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/a7491772/article/details/135124813
版权

介绍

Modbus-RTU数据帧，帧长度最大为256字节，由以下4部分构成:

  • 子节点地址: 1字节，范围0-247
  • 功能代码: 1字节
  • 数据块: 0-252字节
  • CRC校验值: 2字节，低8位在前

帧描述

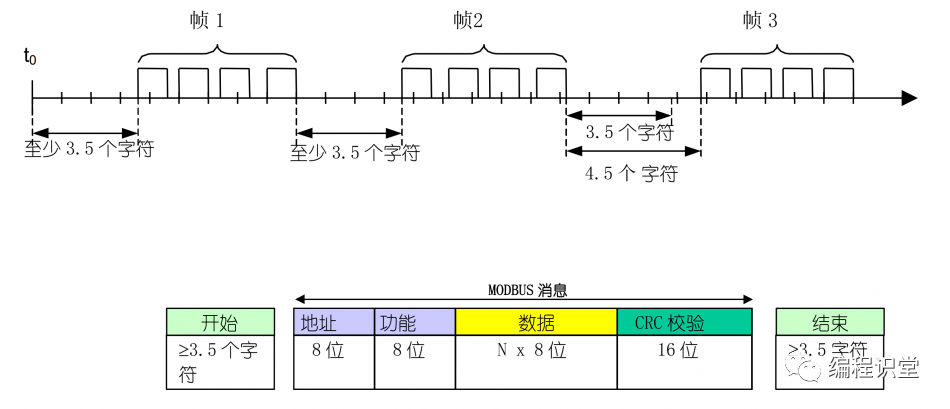

Modbus-RTU帧间隔，Modbus-RTU要求两个RTU报文帧间隔要大于3.5个字节时间：

且每个报文帧内字节间隔小于1.5个字节时间，否则会认为接收不完整。
