在OpenCV环境下对图像做Gamma校正

什么是Gamma校正？
Gamma校正是对输入图像灰度值进行的非线性操作，使输出图像灰度值与输入图像灰度值呈指数关系。

上面中的指数γ即为Gamma.

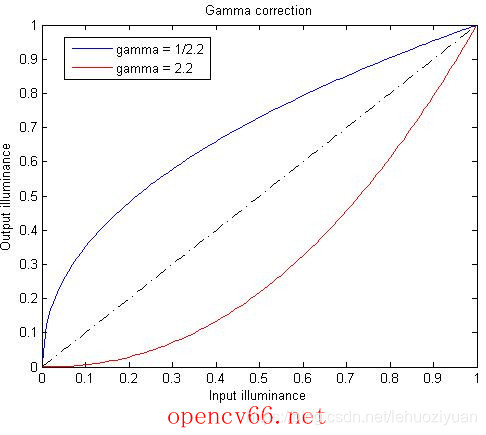

经过Gamma校正后的输入和输出图像灰度值关系如下图所示：横坐标是输入灰度值，纵坐标是输出灰度值，蓝色曲线是gamma值小于1时的输入输出关系，红色曲线是gamma值大于1时的输入输出关系。可以观察到，当gamma值小于1时(蓝色曲线)，图像的整体亮度值得到提升，同时低灰度处的对比度增加，高灰度处的对比度降低，更利于分辩低灰度值时的图像细节；当gamma值大于1时(红色曲线)，图像的整体亮度值得到减小，同时低灰度处的对比度降低，高灰度处的对比度增加，更利于分辩高灰度值时的图像细节。

​​
为什么要进行Gamma校正？
人眼对外界光源的感光值与输入光强不是呈线性关系的，而是呈指数型关系的。在低照度下，人眼更容易分辨出亮度的变化，随着照度的增加，人眼不易分辨出亮度的变化。而摄像机感光与输入光强呈线性关系。OpenCV环境下对图像进行Gamma校正的源代码如下：

图像处理开发资料、图像处理开发需求、图像处理接私活挣零花钱，可以搜索公众号"qxsf321"，并关注！
源码中用到的图像下载链接：http://pan.baidu.com/s/1miIGyqW 密码：bz9r

//opencv版本:OpenCV3.0
//VS版本:VS2013
//Author:qxsf321.net

#include <opencv2/core/core.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/imgproc/types_c.h>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/highgui/highgui_c.h>

#include <iostream>

using namespace cv;
using namespace std;

void MyGammaCorrection(Mat& src, Mat& dst, float fGamma)
{

    // build look up table
    unsigned char lut[256];
    for( int i = 0; i < 256; i++ )
    {
        lut[i] = saturate_cast<uchar>(pow((float)(i/255.0), fGamma) * 255.0f);
    }

    dst = src.clone();
    const int channels = dst.channels();
    switch(channels)
    {
        case 1:   //灰度图的情况
            {

                MatIterator_<uchar> it, end;
                for( it = dst.begin<uchar>(), end = dst.end<uchar>(); it != end; it++ )
                    //*it = pow((float)(((*it))/255.0), fGamma) * 255.0;
                    *it = lut[(*it)];

                break;
            }
        case 3:  //彩色图的情况
            {

                MatIterator_<Vec3b> it, end;
                for( it = dst.begin<Vec3b>(), end = dst.end<Vec3b>(); it != end; it++ )
                {
                    //(*it)[0] = pow((float)(((*it)[0])/255.0), fGamma) * 255.0;
                    //(*it)[1] = pow((float)(((*it)[1])/255.0), fGamma) * 255.0;
                    //(*it)[2] = pow((float)(((*it)[2])/255.0), fGamma) * 255.0;
                    (*it)[0] = lut[((*it)[0])];
                    (*it)[1] = lut[((*it)[1])];
                    (*it)[2] = lut[((*it)[2])];
                }

                break;

            }
    }
}

int main()
{
        Mat image = imread("gamma_pending.jpg");
        if (image.empty())
        {
                cout << "Error: Could not load image" << endl;
                return 0;
        }

        Mat dst;
        float fGamma=1/2.2;
        MyGammaCorrection(image, dst, fGamma);

        imshow("Source Image", image);
        imshow("Dst", dst);

        waitKey();

        return 0;
}
---------------------
作者：清溪算法
来源：CSDN
原文：https://blog.csdn.net/lehuoziyuan/article/details/84067207
版权声明：本文为博主原创文章，转载请附上博文链接！

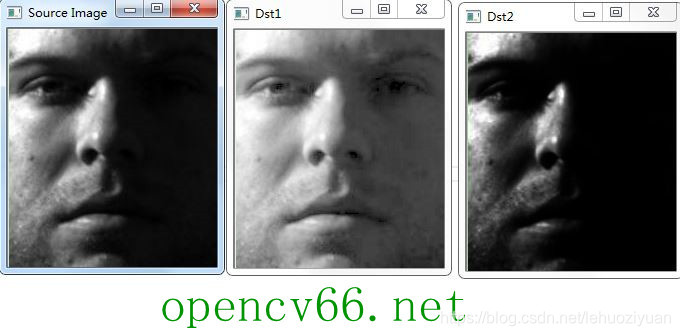

运行结果截图如下：

从运行结果中我们可以看出：
最左边的图为原图，中图为gamma = 1/2.2时的校正结果，原图中左半侧的灰度值较高，右半侧的灰度值较低，经过gamma=1/2.2校正后(中图)，左侧的对比度降低(见胡须)，右侧在对比度提高(明显可以看清面容)，同时图像在的整体灰度值提高。
最右边的图为gamma = 2.2在校正结果，校正后，左侧的对比度提高(见胡须)，右侧在对比度降低(面容更不清楚了)，同时图像在的整体灰度值降低。

值得一提的是：人眼是按照gamma＜1的曲线对自己看到的图像进行校正的。
---------------------
