简介：如何焊接F3 EVO有刷飞行控制器

这是一个有关如何焊接F3-EVO刷式飞行控制器用于微型刷式四轴飞行器的简短教程。您可以在整个Internet上找到该标牌，尤其是在Banggood或Gearbest等中国在线商店中。这是启动自己的DIY微型四轴飞行器的理想选择。

步骤1：董事会概况

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZxUX1IqV-1619055765280)(C:%5CUsers%5CAdministrator%5CPictures%5Ctypora%5CF6ISECDIVHQOS00.png)]

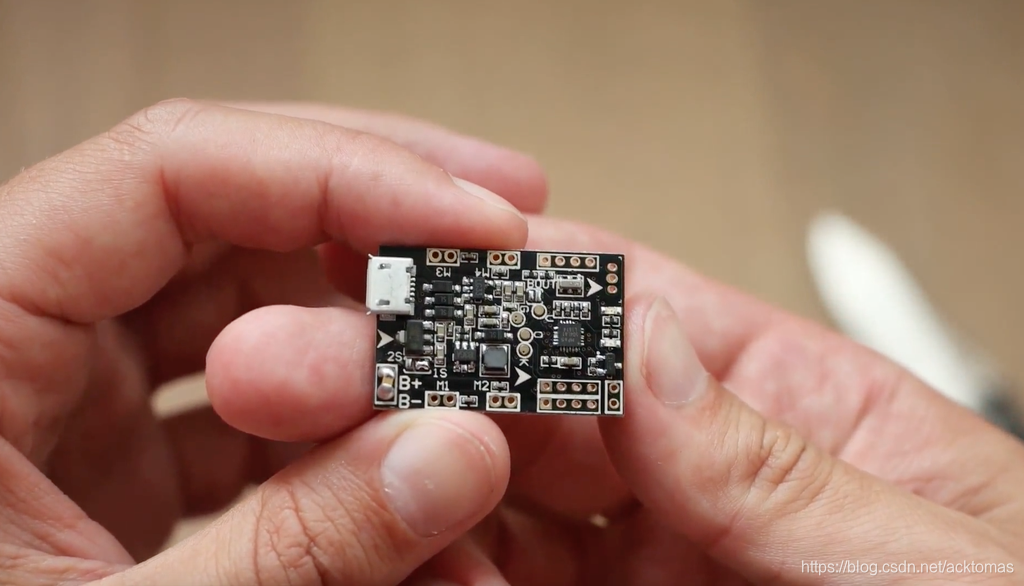

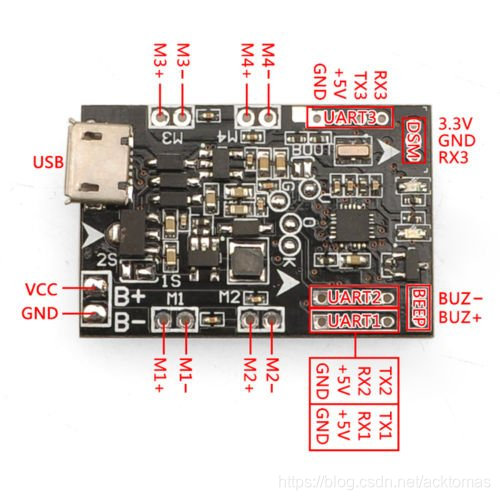

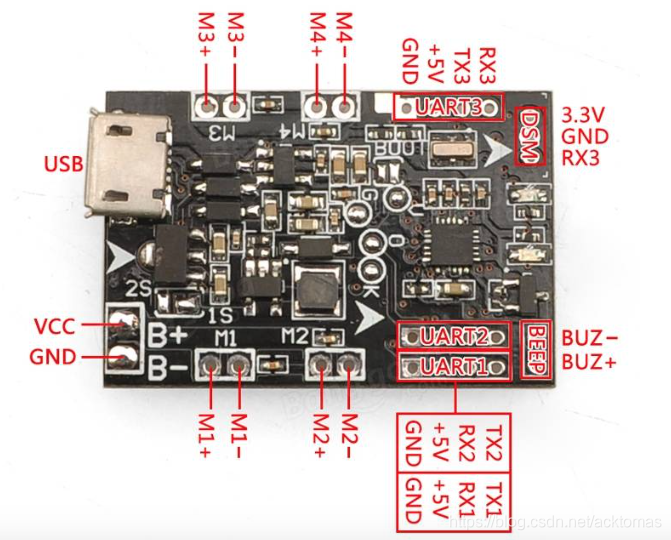

板上满是孔，可以在一台FPV摄像机中连接电动机，接收器和所有设备。这些图片为您提供了概述。

• USB端口，用于将开发板连接到计算机并调整Cleanflight（已预先安装）
• 电池连接B +和B-
• 电机连接M1-M4
• 用于AIO摄像机和接收器的UART端口1-3
• 蜂鸣器的Buz端口
• 频谱卫星的DSM

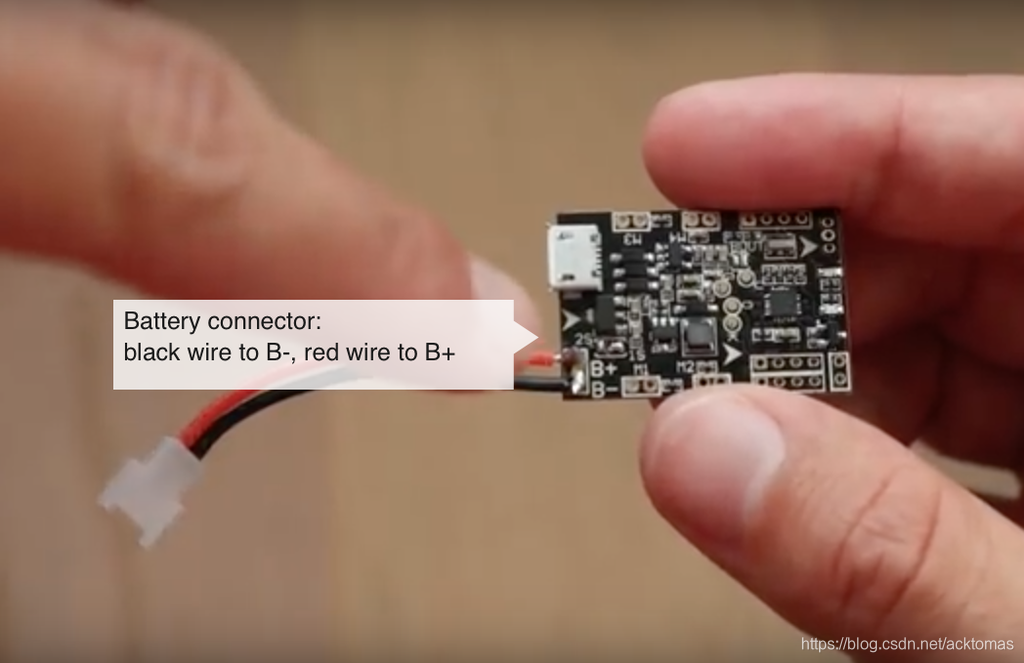

步骤2：连接电池引线

• 将黑色电池引线焊接到B-
• 将红色电池引线焊接到B +

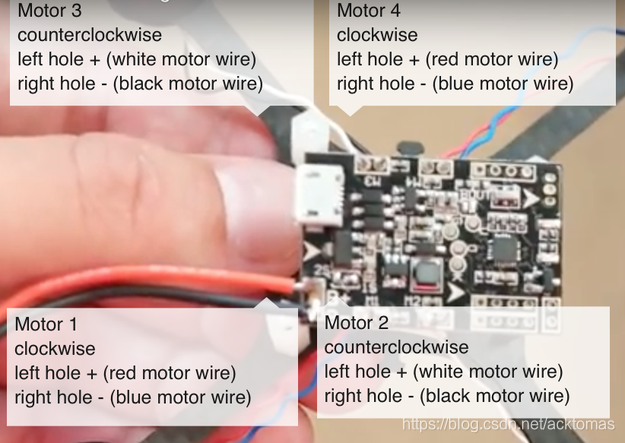

步骤3：连接马达

将有刷电机焊接到板上：

• M1：顺时针有刷电机（通常红色导线连接到+极，蓝色导线连接到-极）
• M2：逆时针有刷电机（通常白线接到+极，黑线接到-极）
• M3：逆时针有刷电机（通常白线接+极，黑线接-极）
• M4：顺时针有刷电机（通常是红色导线连接到+极，蓝色导线连接到-极）

图片中显示了标准的Cleanflight Quad X布局。

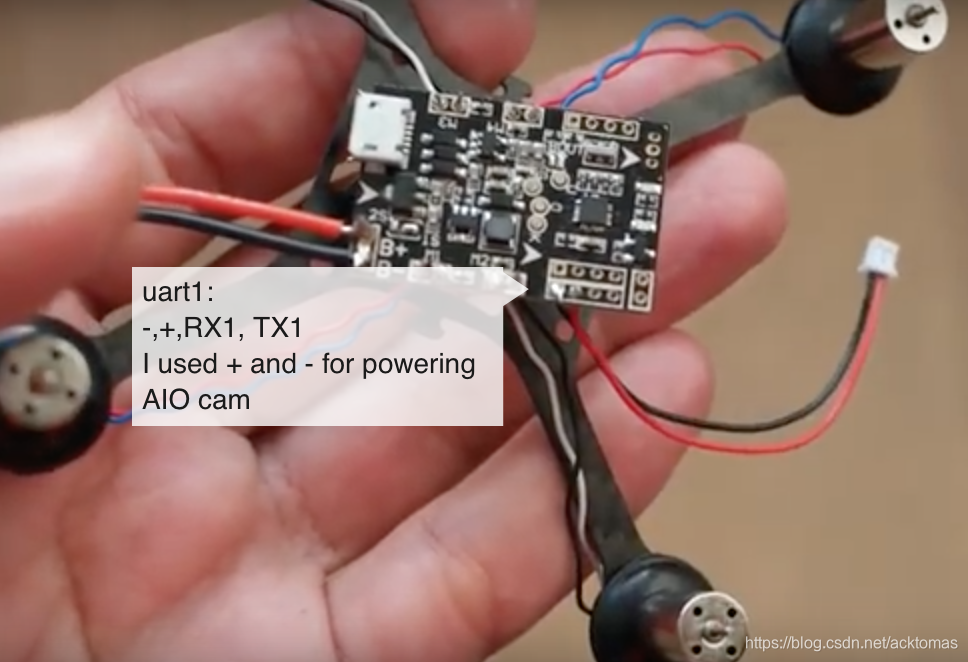

步骤4：连接AIO FPV摄像机

• 我使用UART 1端口连接AIO FPV摄像机。它提供5V。
• 将AIO摄像机的黑色电源线焊接到-
• 将AIO相机的红色电源线焊接到+

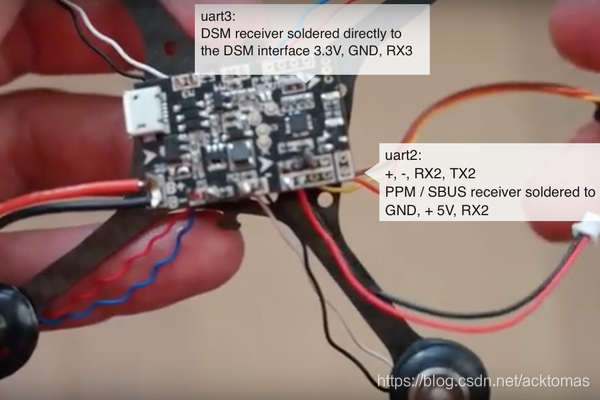

步骤5：连接接收器

您有几种选择来连接接收器。您可以使用PPM，SBUS或DSM。

DSM接收器：

• 将DSM正极引线焊接到3.3V，负极引线焊接到GND，信号引线焊接到RX3，
• 在Cleanflight中，您需要启用UART3作为串行RX。

PPM和SBUS接收器：

• 焊接至UART2，负引线至GND，正引线至+ 5V，信号引线至RX2

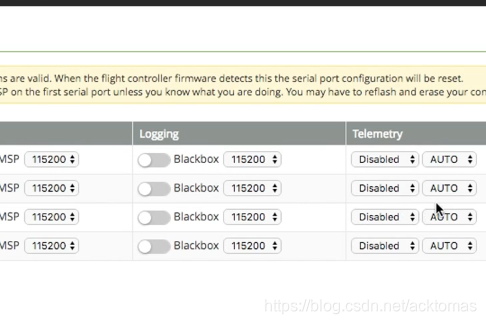

• 在Cleanflight中，您需要启用UART2作为串行RX（参见图片）
