初学者如何使用数字万用表

原文地址：初学者如何使用数字万用表 |自定义|创客专业版 (maker.pro)

万用表是一种测量工具，可以非常方便地对电子项目进行故障排除。在本教程中，介绍初学者开始使用万用表需要了解的内容。

什么是万用表，它测量什么？

万用表是电压表、电流表和欧姆表的组合，可作为独立的测试设备使用。它不仅限于这三种测量 - 它还可以测量晶体管的电容，频率和增益。

这些仪表发明于20世纪20年代，这些电子仪表有两种类型：模拟和数字。数字仪表因其能够以小数形式显示数据而被广泛使用。

数字万用表的类型

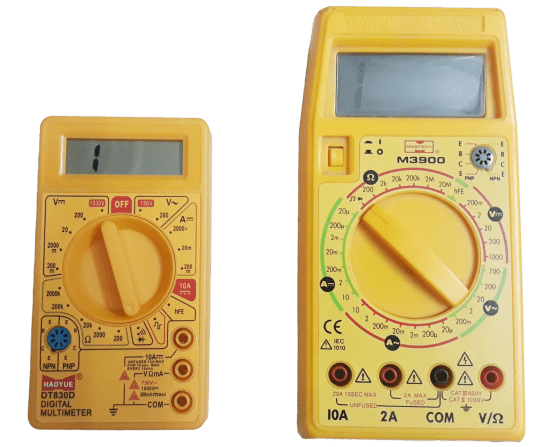

数字万用表（数字万用表）有两种类型：自动量程和手动量程。根据名称，在手动量程数字万用表中，您必须选择测量的范围。与自动量程万用表相比，这种类型的数字万用表非常便宜，自动量程数字万用表没有任何保护电路，如果它们被误用，它们可能会烧毁。

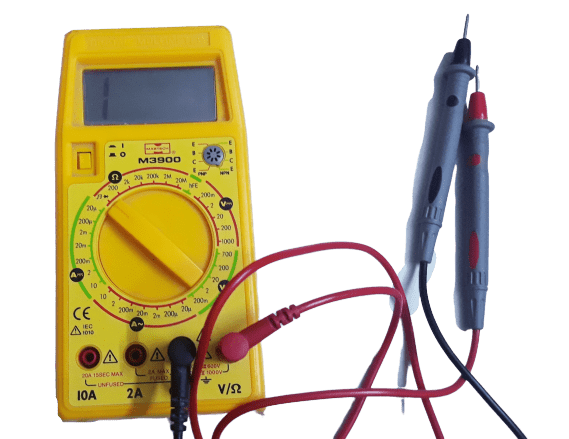

手动量程

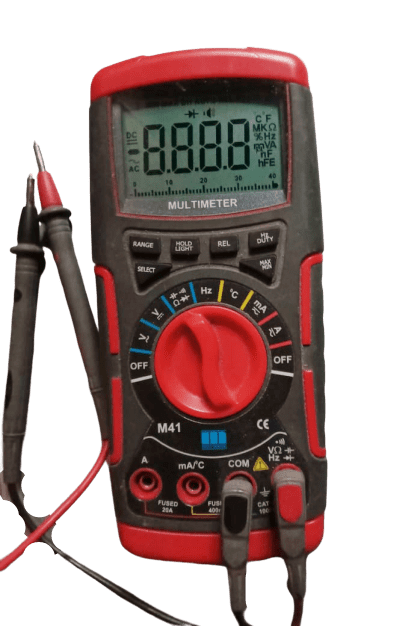

自动量程

数字万用表的部件

即使是最基本的数字万用表也有以下功能：

• 电压（直流电压和交流电压）
• 电流（A）
• 电阻（Ω）
• 电容（F）
• 连续性
• 二极管测试

其他一些组件包括：

1. 探头：有两个探头： 一个红色和一个黑色。每个都有一个插头和一个金属针，金属针用于连接到您正在测量的电子元件。

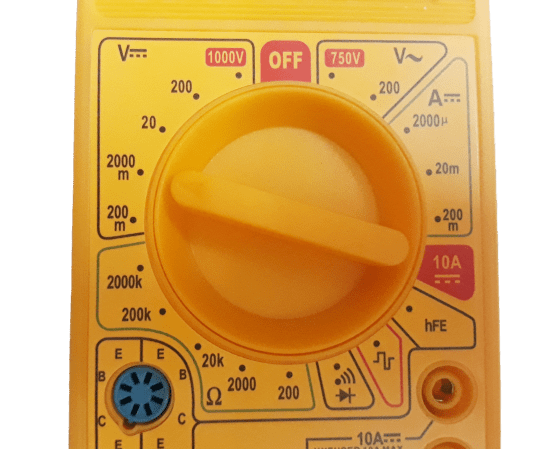

2. 表盘：刻度盘用于选择测量内容。这些实体因所使用的数字万用表类型而异。
3. 显示：显示屏显示测量的数字读数，并显示负 （-） 符号。

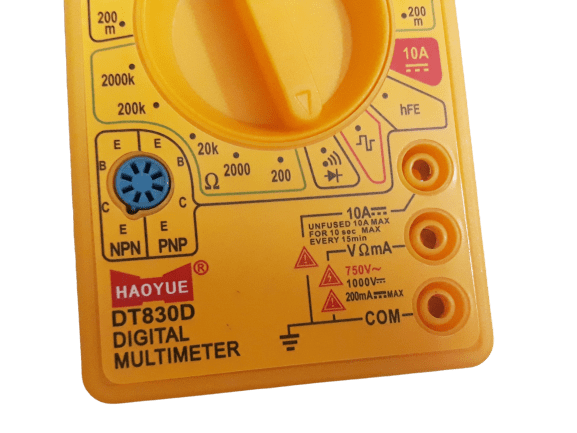

4. 插槽：插槽用于连接两个探头（不同的万用表对红色探头具有不同的插槽配置）：

COM插槽是一个公共或接地端口，黑色探头始终连接在那里。

红色探头在测量电压、电阻、电流（小于200mA）、电容、连续性或二极管时连接到VΩmA槽。

当您想要测量高于200mA的电流时，可以使用10A插槽。使用此槽检查其他内容不会损害 数字万用表，但会给出不正确的结果。

执行连续性测试

你可以使用万用表来检测电路的连通性，把万用表设置为测量“连通性”档。连续性测试检查两点之间的电阻。如果电阻小于几欧姆（Ω），则通过连续性测试，万用表在检测到连接后会嘟嘟响，并显示较小的电阻值。如果电阻很大或两点之间没有连接，则没有声音提示，并显示0L。请参考图 2-33、图 2-34 和图 2-35中万用表设置为测量连续性的示例。

连续性测试检查两个测量点是否电连接。如果两个点都连接在一起，则会产生蜂鸣音，指示两点之间的连续性。

对于简单的连续性测试测量，请将红色和黑色探头相互连接。

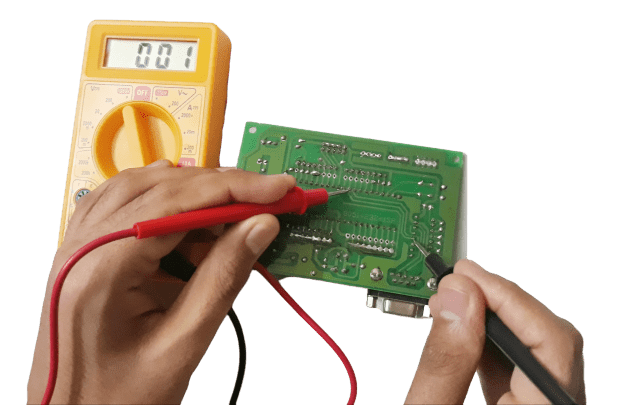

该测试可用于各种目的。它可用于跟踪PCB上的轨迹或检查是否连接了两个或多个电子元件。

它还可用于通过在 Vcc 和 Gnd 引脚上执行连续性测试来排除故障 IC 的故障。如果连续性测试通过，则IC可被视为故障。

测量电压

电压是点之间电势差的测量。这两点可以是电池、电阻器或任何其他电子元件的引线。

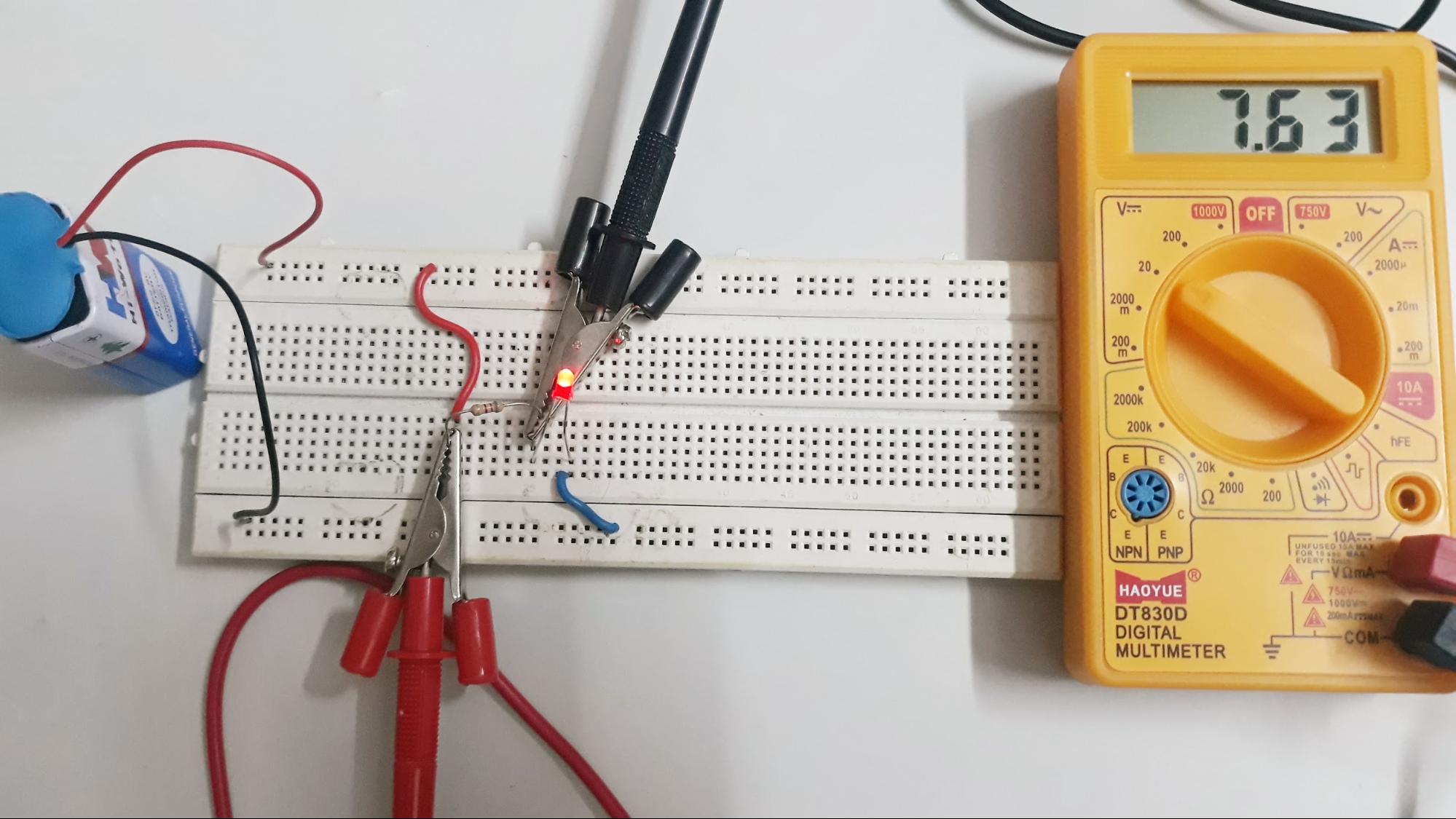

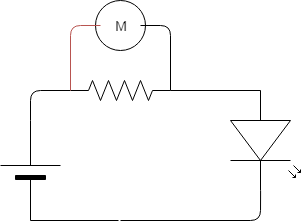

必须在任何组件上并行测量电压。让我们看一个LED驱动器电路的例子，并测量电阻两端的电压。

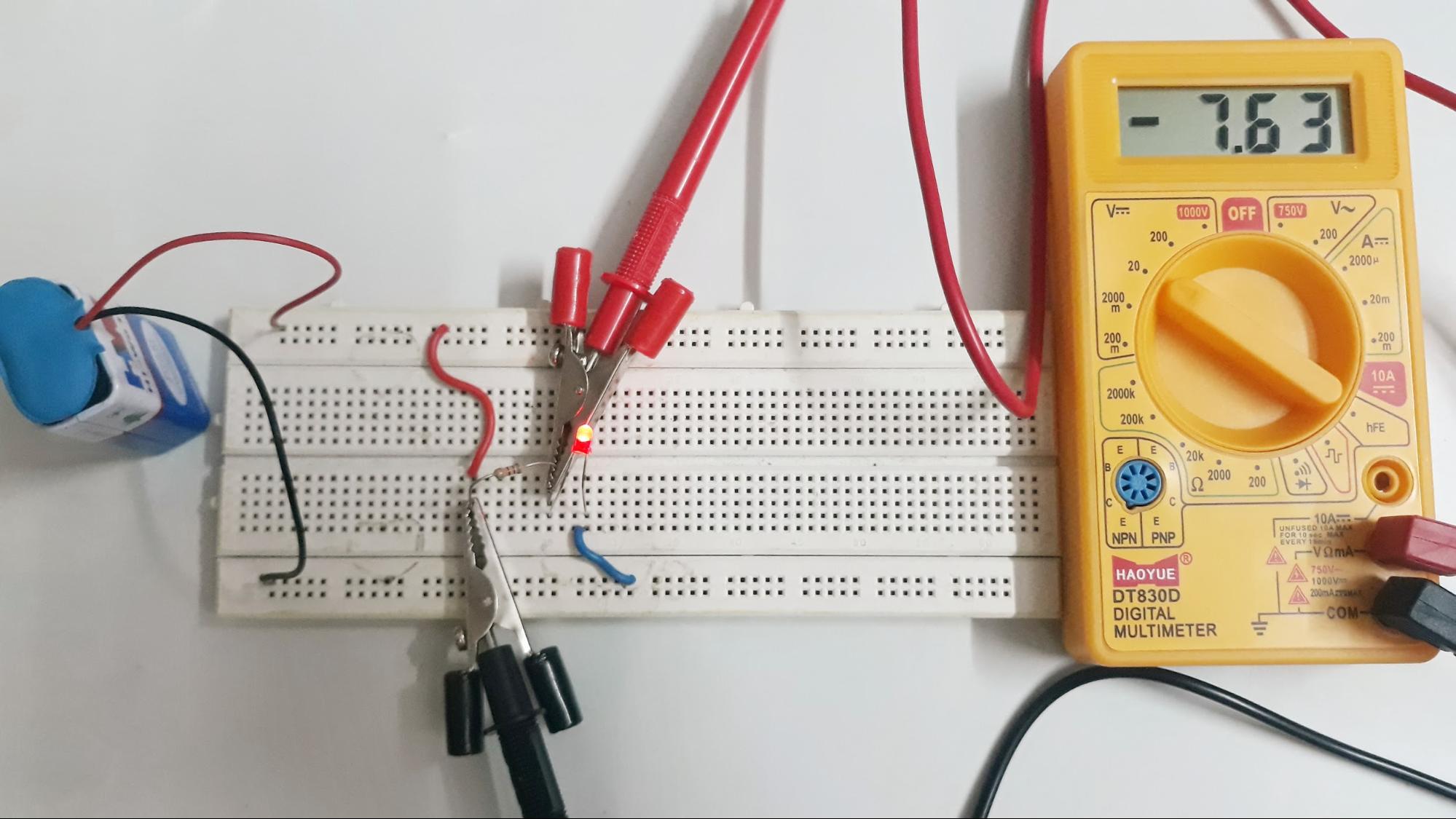

要测量电阻器两端的电压，请将红色探头放在连接到电池正极的电阻器端，将黑色探头放在电阻器的另一端。这显示了电阻两端的压降。

现在，如果切换探头怎么办？不要犹豫，测试就是。它仍然显示相同的电压值，但带有负号。此负号表示测量与电流方向相反。

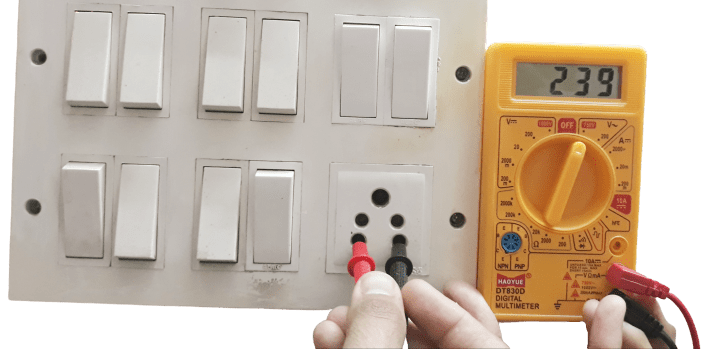

让我们测量房屋插座的交流电压。我们得到一个230V的交流信号，频率为50Hz。

首先，将刻度盘置于750V AC，然后将红色和黑色探头插入插座内（位置无关紧要）以读取电压。该读数将具有一定的误差，因为有其他负载连接到它。

测量电流

要测量电流，请将红色探头插入10Amax（A）插槽，使其更安全，因为我们不知道电流值。如果我们得到一个非常低的值，那么我们可以利用毫安（mA）插槽。

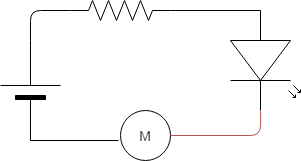

现在要测量电路的电流，我们必须将万用表与电路串联。要串联连接它，我们必须物理断开连接。请参阅下图。

将刻度盘放在20mA上，将万用表的黑色探头插入电池的负极，将红色探头插入LED的阴极。

与测量电压时一样，交换探头不会损坏仪表，并显示带有负号的幅度。

首先在理论上计算电流，然后测量通过万用表的电流始终是一种很好的做法。这样，您可以保存万用表的保险丝。

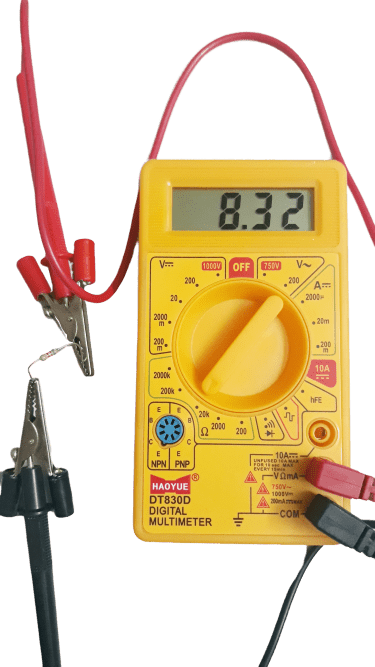

测量电阻

电阻是电子元件阻止电流流动的特性。它以欧姆（Ω）为单位进行测量。

该数字万用表可以测量0-200MΩ的电阻。该测量显示可以显示三个读数：1，0.00或实际电阻值。

1. 如果所选的刻度盘在电阻器范围内，则会显示正确的读数。
2. 如果它显示 1 或 0L。这意味着电阻器的值更高，因此您必须增加范围。
3. 如果万用表读数为0.00，则必须降低范围并重新检查。

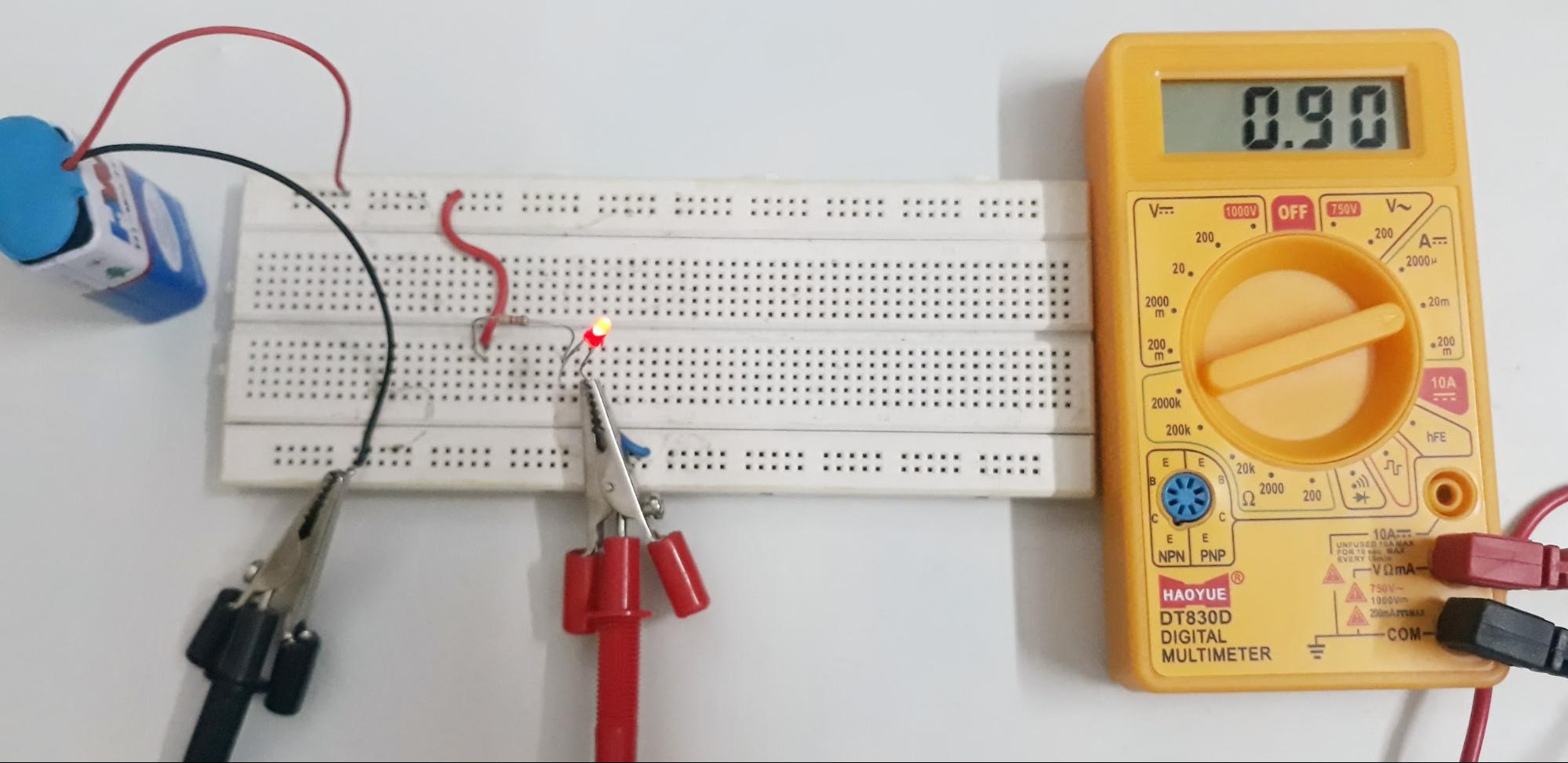

**执行二极管测试

二极管是一种半导体元件，仅在正向偏置时才导通。正向偏置是通过将阳极连接到电池/电源的正端，将阴极连接到电池/电源的负端来实现的。

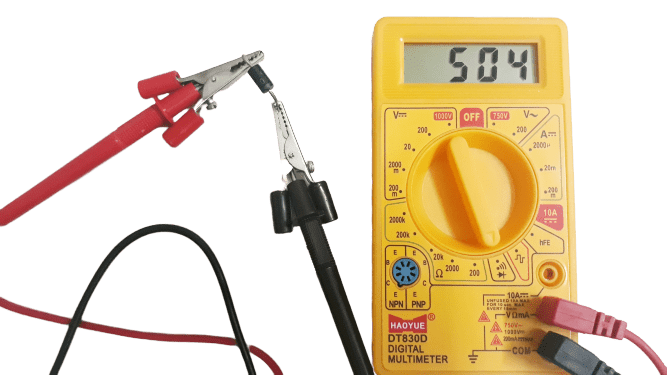

该测试确定二极管的极性及其两端的正向压降。将刻度盘放在二极管符号上，然后将数字万用表并联到二极管。

一旦万用表连接到这种配置中的二极管，万用表就会通过它通过一个小电流。二极管仅在正向偏置区域导通，以这种方式连接二极管会显示正向压降。

显示的读数以mV为单位

除了二极管，我们还可以以相同的方式检查晶体管的压降，并确定它是否出现故障。

注意：如果我们切换万用表的探头，它将显示0L，因为二极管在反向偏置条件下不导通。
