RK3588主板探秘

RK3588

主

板

探

秘

2023年5月20日20:00，《在调试器下理解计算机系统》的第一讲通过腾讯会议准时开始。尽管是在520这样的特殊的日子里，很多格友还是准时上线了。

第一讲的主题是：板上乾坤，以幽兰为例。从这个标题中也能看出格物的思想，以幽兰代码本上对RK3588的实现作为一个具体的实例来学习。

Overview

概览

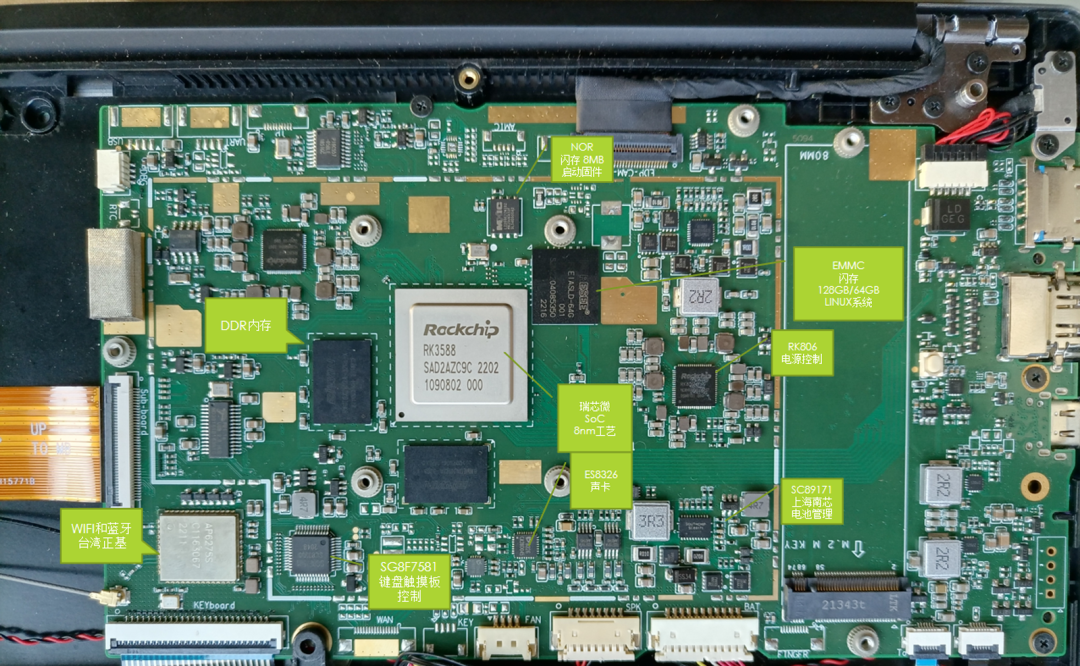

当我们把幽兰的后盖打开，拆下它的散热片，就能看到幽兰的主板。“板上乾坤”其实就是把板子上的各个部件作为例子来讲一下幽兰这个系统，用这种看得见、摸得着的方式，来阐述如何用典型的ARM SoC实现一台笔记本电脑需要哪些部件。

中间这一块就是我们的主角——瑞芯微的3588 SoC，是一款具有8nm制程工艺、高集成度的片上系统。在它的周围，就如同众星捧月一般支撑起了整个系统。首先，我们就从离它最近的个头比较大的这三块芯片开始讲起，芯片的个头大小是很说明问题的。右上角这块黑色的是128GB的eMMC闪存，用于存放Linux内核。

另外，出厂时默认的home目录也在这里面。它承担着外存的角色，可以永久存储数据。左下角的这两块就是幽兰的16G DDR内存，幽兰所配备的内存也是目前RK3588所能实现的最大内存。透过板上的这些关键部件，我们能更深层次地理解寄存器原理。

Three Major Components

冯·诺伊曼架构

的三大
