通过下载arduino烧录固件，使用ArduinoNano编译并烧录到nRF24LE1芯片中，实现SPI方式的固件更新。注意nRF24LE1是3.3V设备，需要使用Level转换器与5VArduino连接。解压程序包后，使用命令行工具进行write或dump操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

也有专门usb编程器，比较贵，可以买个arduino nano自已做一个。

1. 下载arduino的烧录固件

https://github.com/garcezluz/nRF24LE1_Programmer

2. 使用arduino编译烧录固件

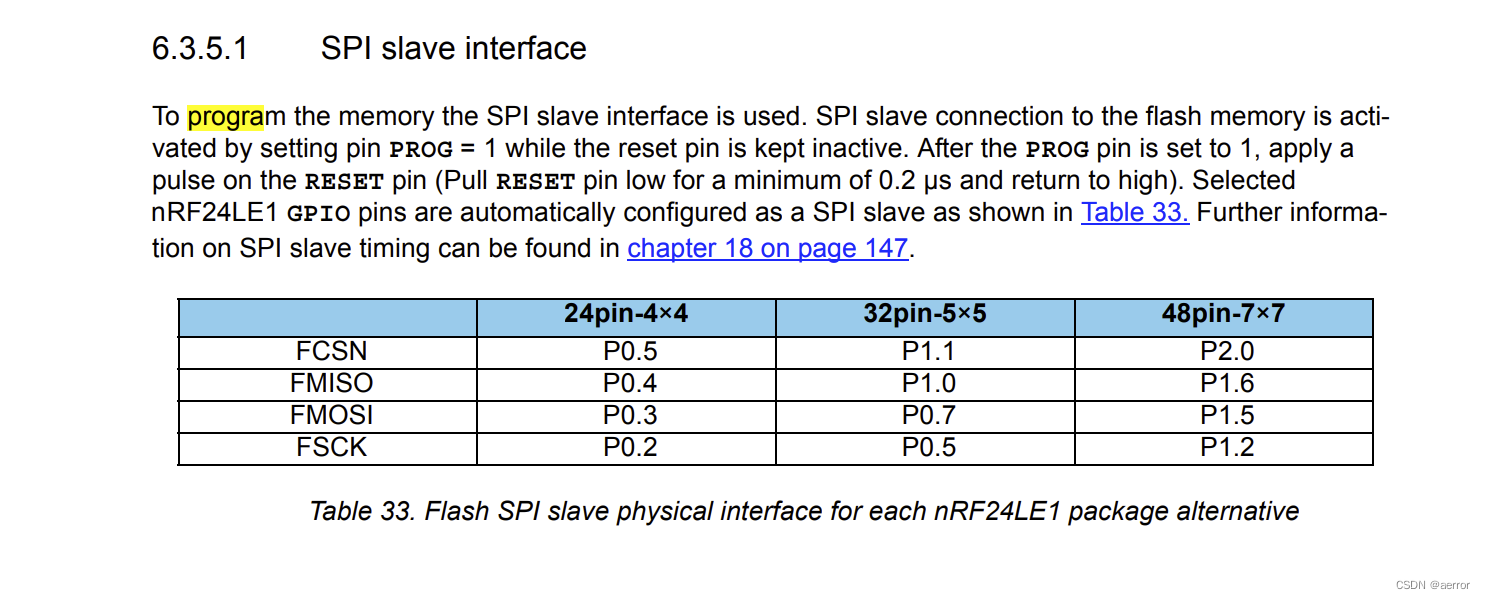

3. 实质是spi下载来的，接线， nRF24LE1是3.3设备，别接5v

  NOTE: nRF24LE1 is a 3.3V device.  Level converters are required to connect it to a
  5V Arduino.
 * D00: Serial RX
 * D01: Serial TX
 * D02:
 *~D03:
 * D04:
 *~D05:
 *~D06:
 * D07: nRF24LE1 UART/RXD
 * D08: nRF24LE1 PROG
 *~D09: nRF24LE1 _RESET_
 *~D10: nRF24LE1 FCSN, nRF24LE1 UART/TXD
 *~D11: SPI MOSI, nRF24LE1 FMOSI
 * D12: SPI MISO, nRF24LE1 FMISO
 * D13: SPI SCK, On board Status LED, nRF24LE1 FSCK
 * A0:
 * A1:
 * A2:
 * A3:
 * A4: I2C SDA
 * A5: I2C SCL
 * 5V:
 * 3.3V: nRF24LE1 VDD
 * AREF:
 * GND:  nRF24LE1 VSS

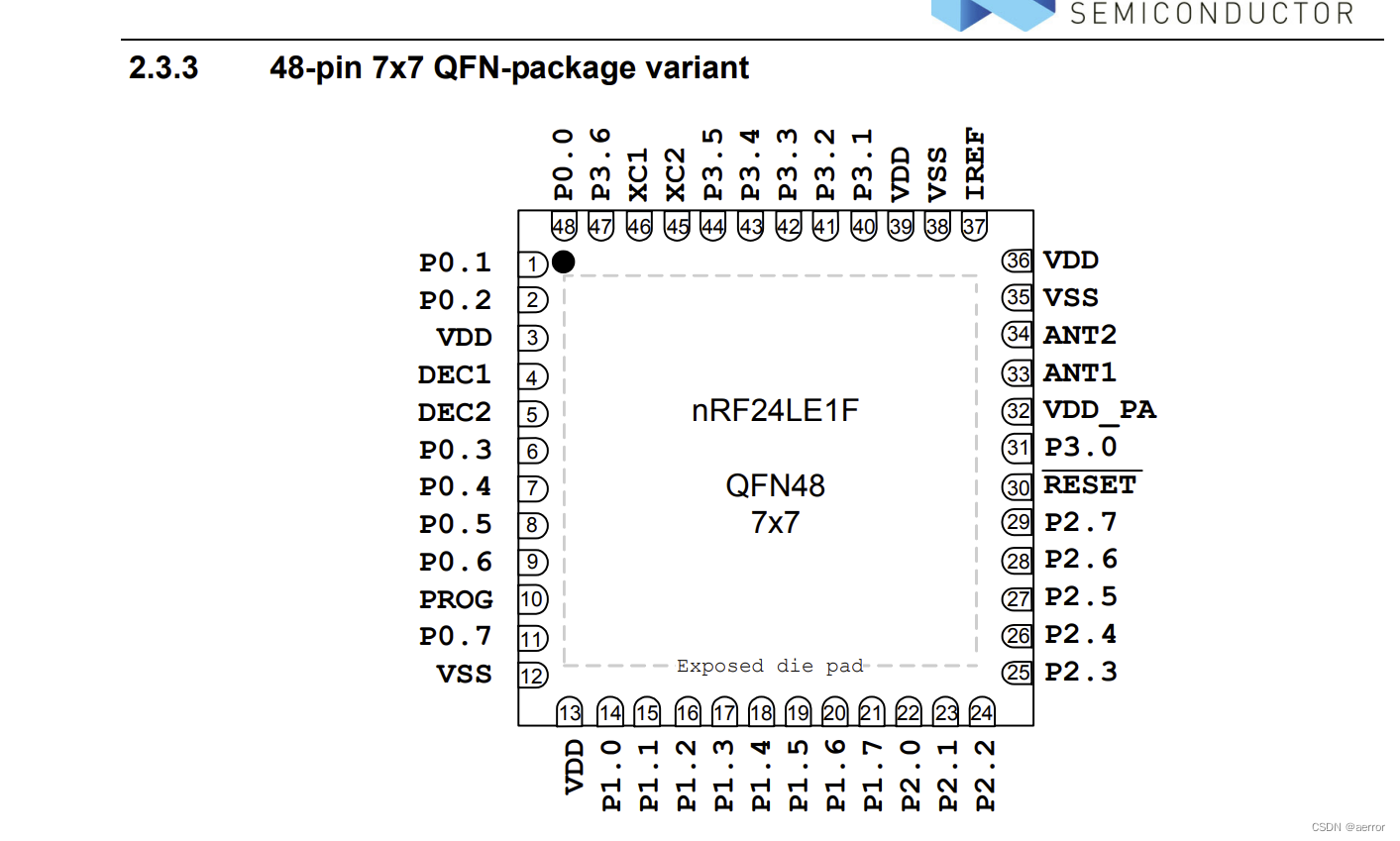

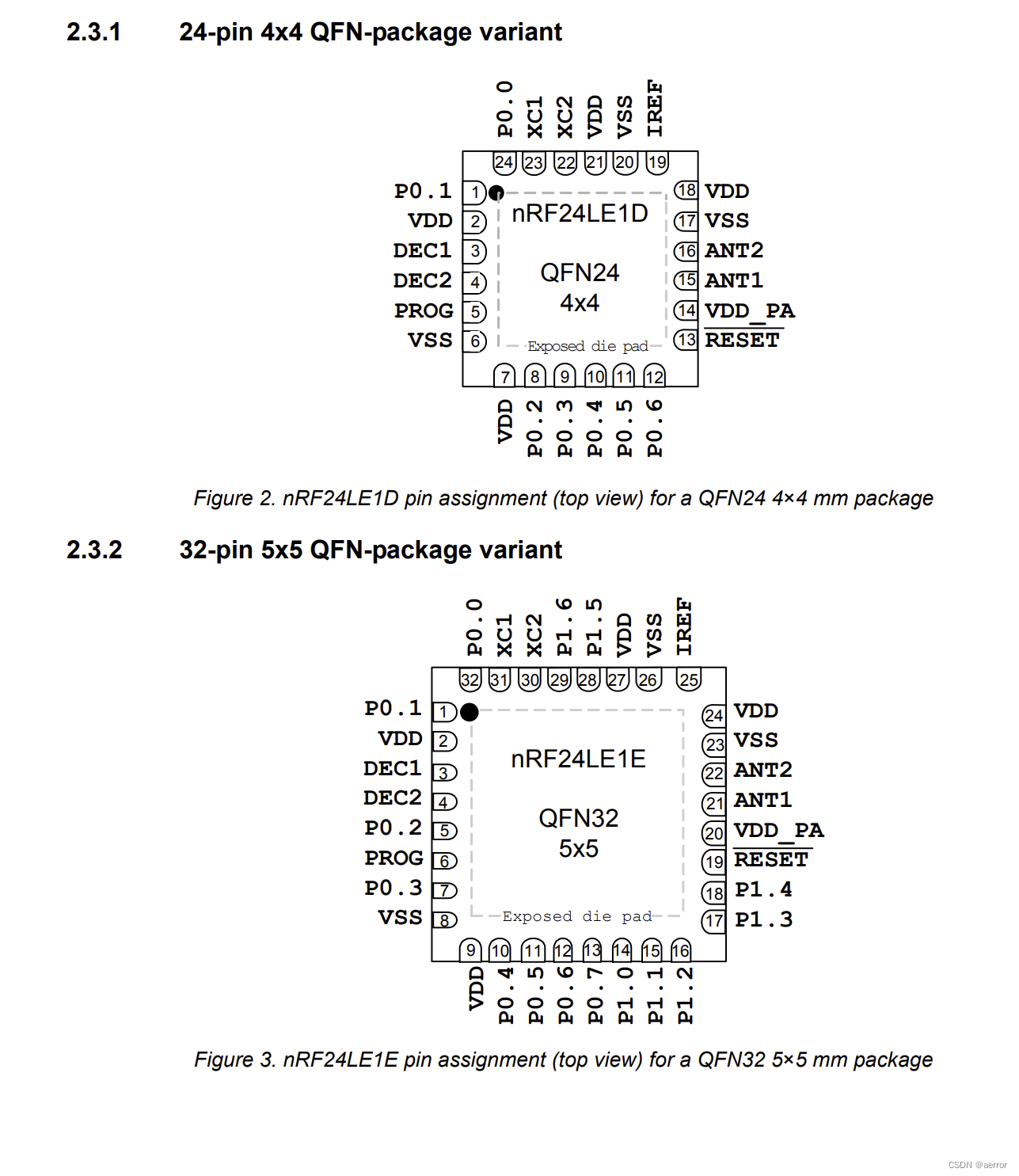

需要自己数一下多少pin的，然后和arduino的脚接起来.

4.解压program.zip得到一个烧录的命令行工具，执行命令进行write或dump

Usage: programmer.exe \.\COM13 CMD filename.hex where CMD is d(dump), w(write)
