1. 背景

项目上经常有反馈，说我们的CAN总线相关设备不受控，或者控制板重启也没用。登陆系统后查看，会发现经常出现CAN通信异常或超时的情况，由于我们的控制程序在CAN总线上连续6秒接收不到信息就会异常退出。所以表象上，经常只能看到CAN总线超时退出的程序打印日志。

这样显然是不利于问题偏差的，如何更容易定位问题，弄清哪里坏了，是现在需要解决的问题。本文最后会提供一个基于ARM Linux CAN的问题排查方法。

2. 进一步探索

后续发现我们使用的libsocketcan这个开源库中，有一个接口叫can_get_state，这个接口里可以读到当前CAN芯片的状态值。

这个接口里开源库的描述是这样的：

/**
 * @ingroup extern
 * can_get_state - get the current state of the device
 *
 * @param name name of the can device. This is the netdev name, as ifconfig -a shows
 * in your system. usually it contains prefix "can" and the numer of the can
 * line. e.g. "can0"
 * @param state pointer to store the state
 *
 * This one stores the current state of the can interface into the given
 * pointer. Valid states are:
 * - CAN_STATE_ERROR_ACTIVE
 * - CAN_STATE_ERROR_WARNING
 * - CAN_STATE_ERROR_PASSIVE
 * - CAN_STATE_BUS_OFF
 * - CAN_STATE_STOPPED
 * - CAN_STATE_SLEEPING
 *
 * The first four states is determined by the value of RX/TX error counter.
 * Please see relevant can specification for more information about this. A
 * device in STATE_STOPPED is an inactive device. STATE_SLEEPING is not
 * implemented on all devices.
 *
 * @return 0 if success
 * @return -1 if failed
 */

int can_get_state(const char *name, int *state)

这里解开了CAN机制的一角，CAN总线的错误机制比较复杂，需要了解的较多。这里有篇写的不错的博客可以分享：

1. CAN总线学习笔记（3）- CAN协议错误帧
2. CAN总线学习笔记（1）- CAN基础知识

这里只说简单的便于理解的结论：

3. 需要了解的CAN机制相关背景结论：

1. CAN是差分电路，有两根线。其中显性电平为逻辑0，隐性电平为逻辑1。显性电平、隐性电平同时往总线上丢，会呈现显性电平。

2. 当总线上的上出现连续的11位隐性电平，那么总线就处于空闲状态。

3. 可以存在多个发送者，但是同一时刻只能有一个发。

4. 逐位仲裁：当多个节点同时向总线发送消息时，对各个消息的标识符（即ID号）进行逐位仲裁，如果某个节点发送的消息仲裁获胜，那么这个节点将获取总线的发送权，仲裁失败的节点则立即停止发送并转变为监听（接收）状态。

5. 所有的节点都可以检测出错误（错误检测功能）；
   检测出错误的节点会立即通知总线上其它所有的节点（错误通知功能）；
   正在发送消息的节点，如果检测到错误，会立即停止当前的发送，并在同时不断地重复发送此消息，直到该消息发送成功为止（错误恢复功能）

6. CAN协议中规定，所有数据，当相同极性的电平持续五位时，则添加一个极性相反的位。

7.

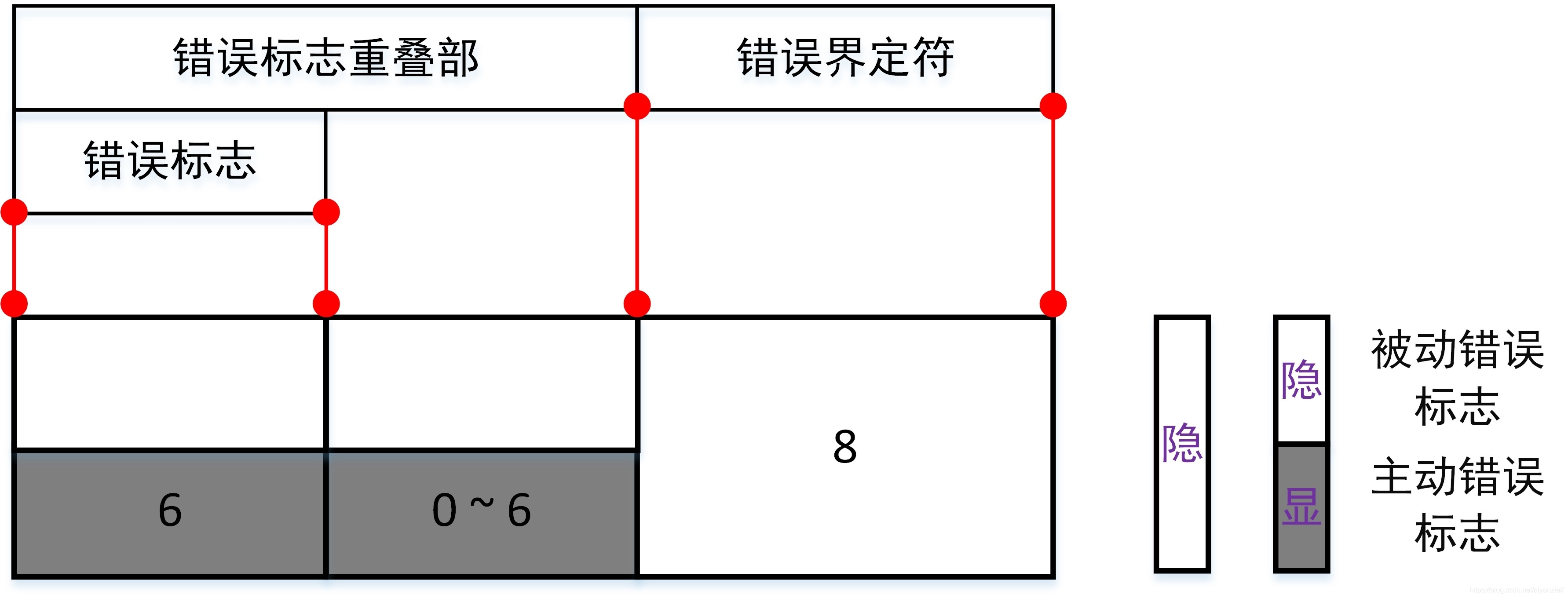

   主动错误标志：6个连续的显性位；
   被动错误标志：6个连续的隐性位；
   错误界定符：8个连续的隐性位。

错误标志本身就是一种错误。

这里扩展一点，主动错误模式实际上错误标志位会覆盖总线上其他数据。但是被动错误由于是14个或者更多的隐性位，所以不影响其他节点的收发。

8. CAN总线每个节点有两个错误计数器，接收错误计数器和发送错误计数器，一般大体上来说，错误计数器会在节点出于对应状态的时候，探测到错误的时候+8，正常的时候-1。累积到128和255的时候，会发生节点状态转换。具体加减规则请查阅此文章：CAN总线学习笔记（3）- CAN协议错误帧

9. 错误主动，错误被动两个状态都能正常通信。 这里有些博客会有误导说错误被动只能收不能发，实际是不正确的。出于BUS OFF状态的，无法和总线通信。只能等128个连续11隐性位。

4. 系统正常情况下，各个节点的状态值，以及有问题之后的演变：

1. 一般情况，正常的时候，每个节点大多数时间出于CAN_STATE_ERROR_ACTIVE这个状态，也就是错误主动状态。别看这个状态名字叫错误，但是实际上就是对应的普通状态。标示这个节点检测到错误，会发出主动错误标示。

2. 随着问题的增多，节点逐渐会升级到CAN_STATE_ERROR_WARNING状态。但是这个状态并没有固定的硬件标示，实际上是一个软件层面的预警。也就是说，对于CAN_STATE_ERROR_ACTIVE和CAN_STATE_ERROR_WARNING而言，这个节点的任何逻辑行为（包括软硬件）都不会有什么区别。

3. 随着问题的继续增多，节点会升级到CAN_STATE_ERROR_PASSIVE状态。在这个状态下，节点的硬件行为会改变，收到错误的时候，发送的是被动错误标示。

4. 如果此时问题还会继续，则节点会进入CAN_STATE_BUS_OFF状态。这个时候只有检测到128个连续的11个隐性位才能回到CAN_STATE_ERROR_ACTIVE。

5. 系统状态变换分析

• 最初情况下，有少量错误的时候，某个节点错了一次，总线上大家都会接收到主动错误标示，计数器会+8，但由于错误较少，后续如果一直正常，那么大家都是和平的。基本还是都会在0。

• 当某个节点本身出现了问题，总在错的时候，刚开始大家检测到错误都会报告错误，然后由于节点在发送状态的时候检测到错误是+8，节点处与接收状态检测到错误+1。所以，那个错误的节点会迅速进入错误被动状态，他发现错误也只能报告错误被动标示，错误被动标示实际上是不影响总线数据的。

• 当这个节点一直出问题，那么后续会继续跌到CAN_STATE_BUS_OFF状态。此时这个节点理论上要听到128次总线空闲才能重新回来。（这里也修正一种说法，出于BUS OFF状态的节点就一辈子回不来了，这也是错误的）

6. 了解到这些知识后，ARM LINUX层可以看那些地方加速排查问题呢？

6.1 cat /proc/net/can/stats

这个文件记录了can节点的收发情况，还有帧正确率，一个异常的现场看到如下的信息：

    69227 transmitted frames (TXF)
 14288017 received frames (RXF)
        0 matched frames (RXMF)

        0 % total match ratio (RXMR)
        7 frames/s total tx rate (TXR)
     1562 frames/s total rx rate (RXR)

        0 % current match ratio (CRXMR)
        8 frames/s current tx rate (CTXR)
      917 frames/s current rx rate (CRXR)

        0 % max match ratio (MRXMR)
       10 frames/s max tx rate (MTXR)
     4894 frames/s max rx rate (MRXR)

        1 current receive list entries (CRCV)
        1 maximum receive list entries (MRCV)

        1 statistic resets (STR)

正常业务上，这个节点的发送应该是每秒8帧，接收应该是每秒40帧。而实际上这个记录上看来接收的帧数明显超大，峰值甚至到了4.8K，而且匹配率是0%，明显应该是由于有一个节点在疯狂输出导致的。

6.2 ifconfig can0

在CAN0的ifconfig中，有drop，error，overrun，collisions等信息，一样可以辅助判断问题。

can0      Link encap:UNSPEC  HWaddr 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00
          UP RUNNING NOARP  MTU:16  Metric:1
          RX packets:1251704 errors:0 dropped:0 overruns:0 frame:0
          TX packets:312926 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:10
          RX bytes:10013632 (9.5 MiB)  TX bytes:2503408 (2.3 MiB)
          Interrupt:25

7. 排查方法

1. 查看can_get_state中，对应的当前芯片的错误状态。

2. 查看cat /proc/net/can/stats中的匹配率和每秒收发频率。

3. 查看ifconfig can0中drop，error，overrun，collisions

4. 结合can错误状态，收发频率，其他数值，结合上文can机制进行分析。
