0欧姆电阻的过流能力

大家都知道，一般电阻的参数主要有：阻值，精度，额定功率，封装。

而电阻中有个其他的存在：0欧姆电阻。

可能很多新手有疑问：

这个0欧姆电阻的阻值就是0欧姆吗？

0欧姆电阻是否能否无限过电流？

答案是否定的。

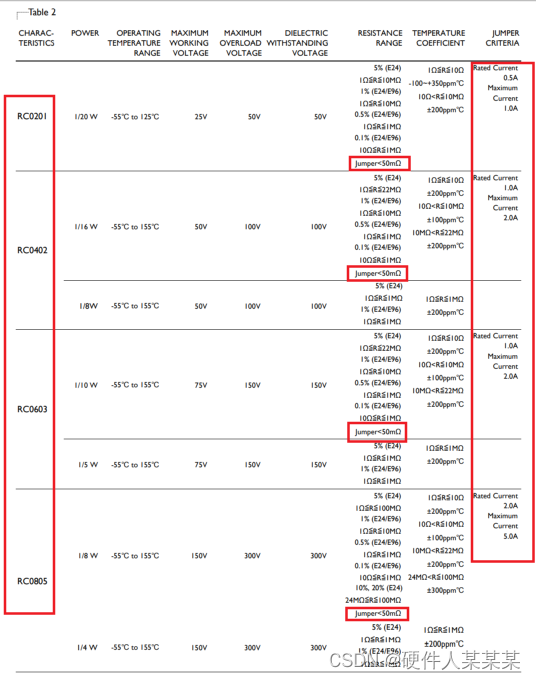

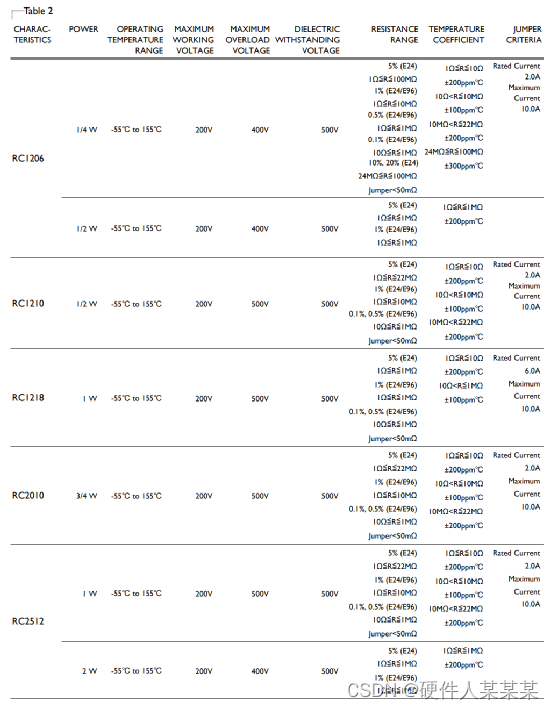

下面一起来看一张国巨的一般厚膜贴片电阻规格书。

（注：Jumper即指0欧姆电阻）

从上面可知，0欧姆电阻的实际阻值管控在50毫姆以内，那么按照P=I2R可以计算出各个封装的载流能力。

0201 1/20W: I=1A

0402 1/16W: I=1.12A

0603 1/10W: I=1.41A

0805 1/8W: I=1.58A

1206 1/4W: I=2.24A

1210 1/2W: I=3.16A

……

1218 1W: I=4.47A

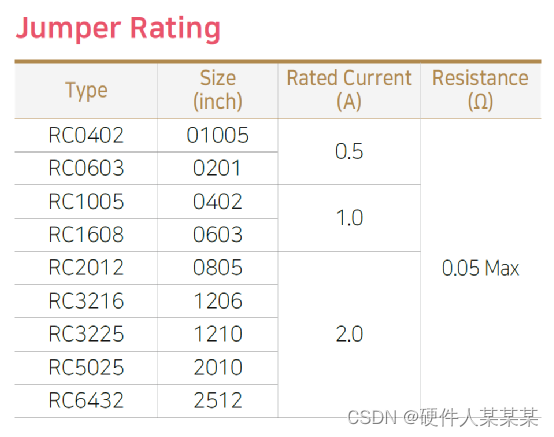

上述是理论值，但是大家留意下规格书的最后一列。

0201的电阻只允许过0.5A电流。

0402~0603的电阻允许过1A电流。

0805~2512的电阻允许过2A电流（1218允许过6A），但是0805理论计算出只能过1.58A电流，1218只能过4.47A电流。

这是为什么呢？

那是因为不同封装实际阻值管控不一样，电阻的额定功率还受温度的影响。所以一般按照规格书的值来设计，并预留好余量即可。
