0Ω电阻到底能过多大电流啊

0Ω阻值电阻到底能过多大电流？

这个问题想必每个硬件工程师都查过，与之相关的还有个问题：0Ω电阻阻值到底多大？这两个问题本来是很简单的问题，答案应该也是明确的。问题出就出在网上网友给出的答案都不尽相同，有人说0Ω电阻其实是50mΩ，有人说没那么大，是20mΩ。有的说0603只能过1A电流，有的说可以过1.5A。

那么到底是多大呢？下面我们一步一步来看。



0Ω电阻阻值大小

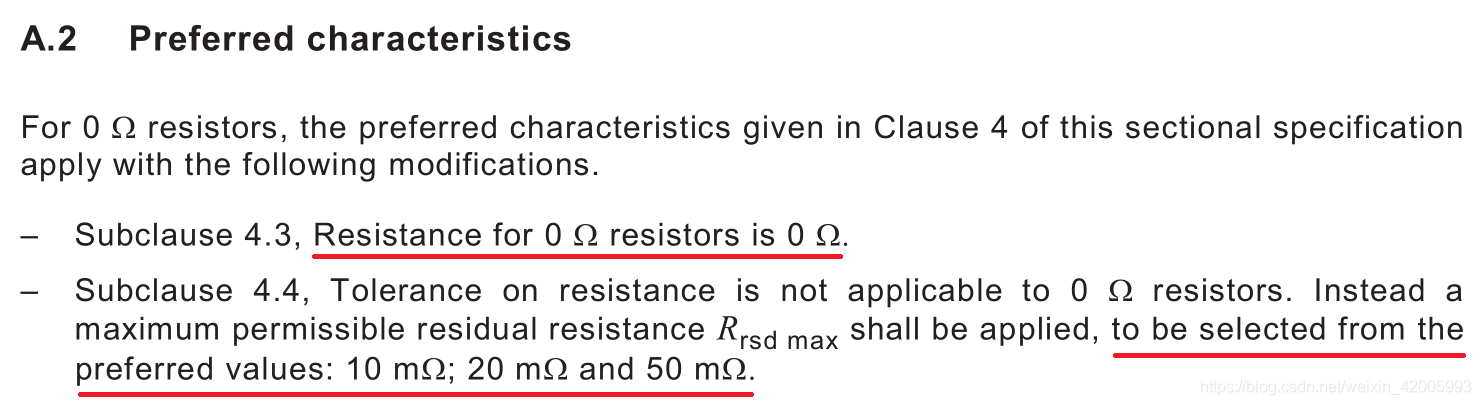

我专门去查了下电阻的标准，根据EN60115-2电阻标准文件

里面是这么说的，0Ω电阻的阻值是0Ω，但也会有偏差，0Ω最大电阻偏差有三种可以选择，分别是10毫欧，20毫欧，和50毫欧。也就是说0Ω电阻偏差可以允许有多种偏差，那么主要看就看电阻厂商做哪种了。

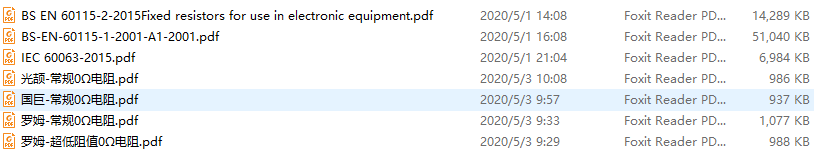

我下载了几大品牌的，罗姆，国巨，光颉的普通0Ω电阻规格书查看了下，他们标注的的0Ω电阻，最大阻值都是50 mΩ。

所以，可以得出结论，常用的普通0Ω电阻阻值最大不超过 50mΩ。



0Ω电阻的过流能力

网上会有一种观点，说0Ω电阻的电流是根据功率算出来的，电阻按照50毫欧来算。这样的话，0805的电阻功率一般为1/8W，算出额定电流应该是1.58A，但是我们查规格书发现，几大品牌的都是2A，与计算出来的有些出入。

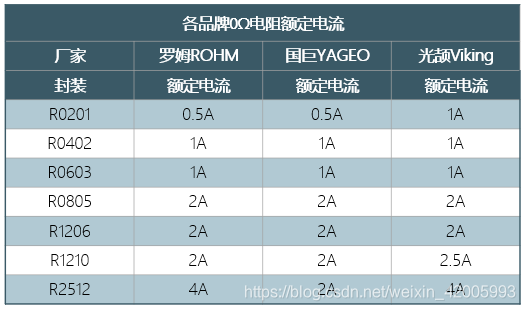

几大厂家的普通0Ω电阻额定电流如下：

可以看出，几大厂家的0Ω电阻的额定电流还是有差别的，不尽相同。我建议综合各家的，按照最小值来选，这样就不论什么品牌，都不会超规格设计了。

额定电流综合之后表格如下：

我们看到，常规的电阻的电流都不大，按照综合后的最小值，最大的也就2A，如果设计电路时发现，我要用3A或4A的0Ω电阻，那怎么办呢？其实很简单，可以用2个0Ω电阻并联起来就行了。

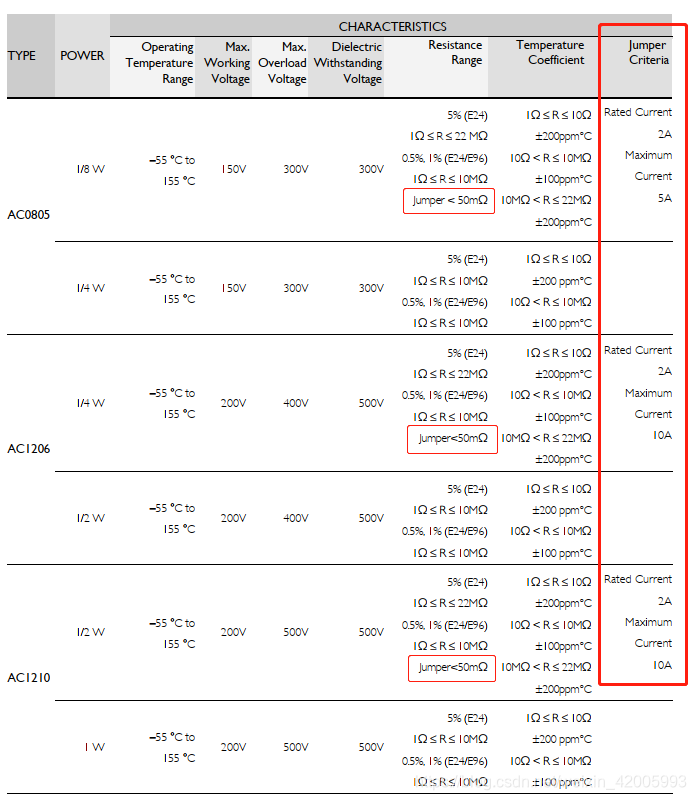

可能会觉得奇怪，怎么有的封装变大了，但是过流并没有增加呢？例如0805和1206都是2A，这里呢，应该是额定电流虽然没有增加，但是瞬间电流应该是能过更大了。如果你打开国巨的电阻规格书，你会发现它写了2个参数，一个是额定电流，一个是最大电流，额定电流都是2A，但是最大电流0805是5A，1206是10A。

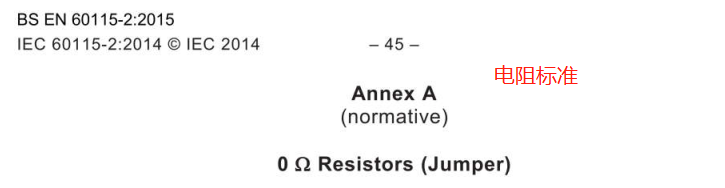

注： Jumper就是0Ω电阻（标准文件就是这么写的，如下图）



特殊大额定电流的0Ω电阻

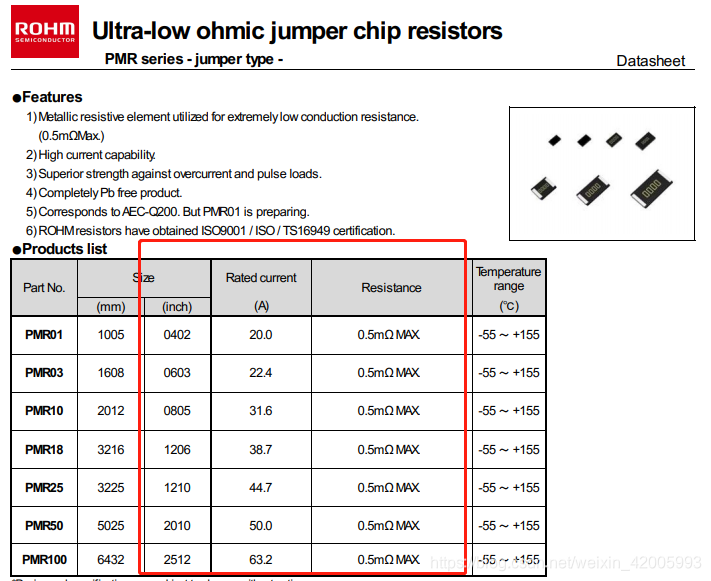

如果是更大的电流，也是电阻可选的，不过这些电阻就不常规了，比如这个罗姆的超低阻值电阻，最大阻值0.5毫欧，小了100倍，额定电流更是达到了20多安，但是呢，价格非常贵，要好几毛钱，而普通电阻一分钱能买好几个。



如果你想自己看下相关文件，可以扫描下方二维码，进入微信公众号后台，回复“电阻”，可以获得各个厂家的0Ω电阻规格书及电阻标准文件。
