概述
OCE200 是一款支持宽电压输入的开 关降压型 DC-DC,芯片内置 150V/5A 功 率 MOS,最高输入电压 130V。
OCE200 具有低待机功耗、高效率、低纹波、优异 的母线电压调整率和负载调整率等特性。 支持大电流输出,输出电流可达 1.5A 以 上。
OCE200 采用固定频率的 PWM 控制 方式,典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。
OCE200 内部集成软启动以及过温保 护电路,输出短路保护,限流保护等功能, 提高系统可靠性。

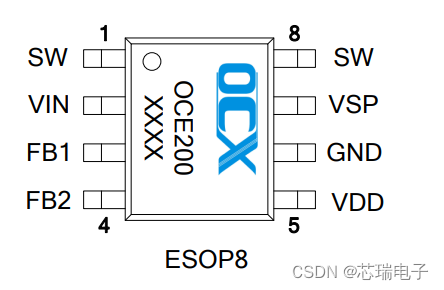

OCE200 采用 ESOP8 封装,散热片内 置接 SW 脚。
特点
宽输入电压范围:8V~130V
输出电压从 4.2V 到 30V 可调
支持输出恒压
支持输出 5V/1.5A
高效率:可高达 93%
工作频率:140KHz
低待机功耗
内置过温保护、输出短路保护
内置软启动
应用
追踪器
恒压源
电动汽车、电动自行车、电瓶车
扭扭车、卡车

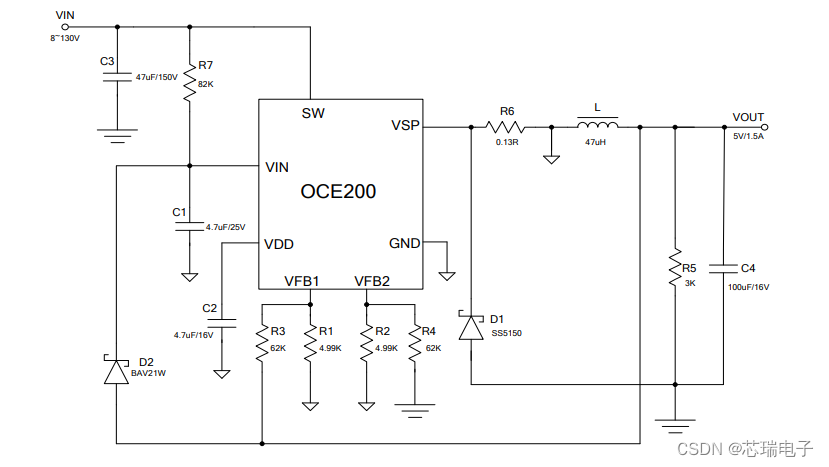

典型应用电路图
