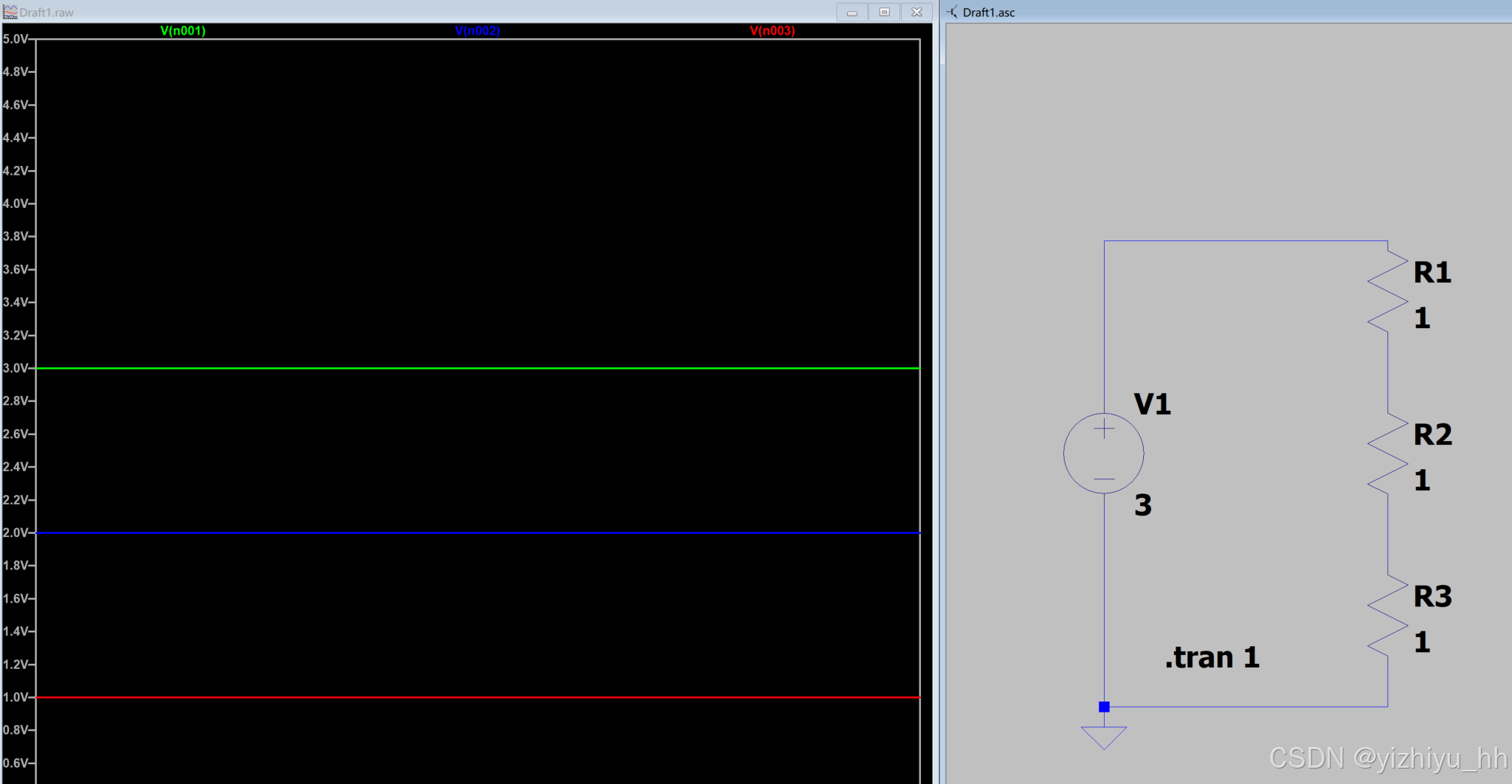

任务1：画一个简单的电压源和电流源电路，然后仿真

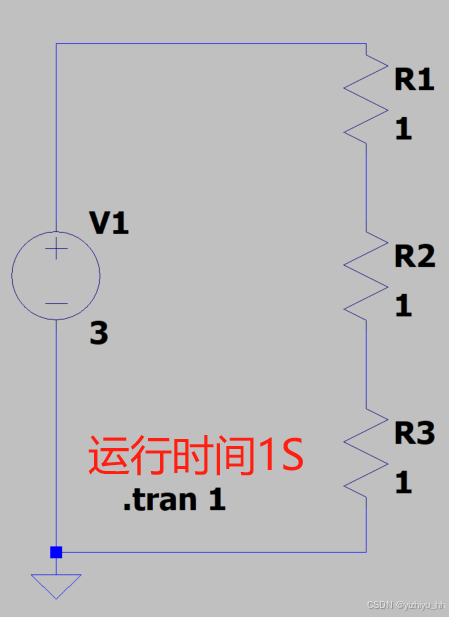

先是画电压源电路
在这里插入图片描述

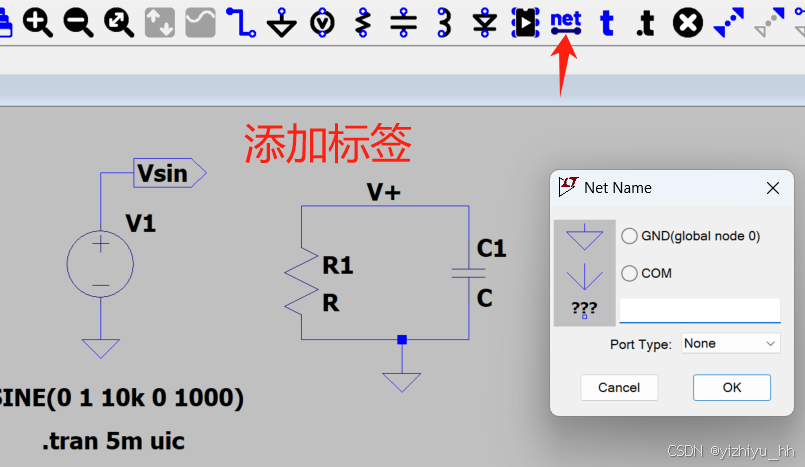

添加标签节点，为了更好的辨识和测量

画一个电流源电路

如何计算两个节点之间的压差呢？
方法1：左击一个节点不松手移动到另一个节点
在这里插入图片描述

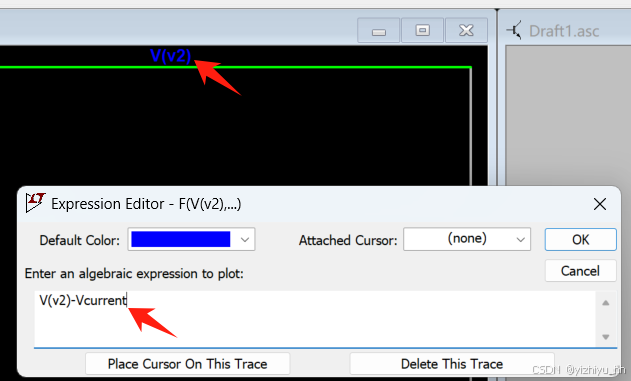

方法2：右击节点图例，输入公式

方法3：

任务2：正弦波、衰减正弦波

小技巧

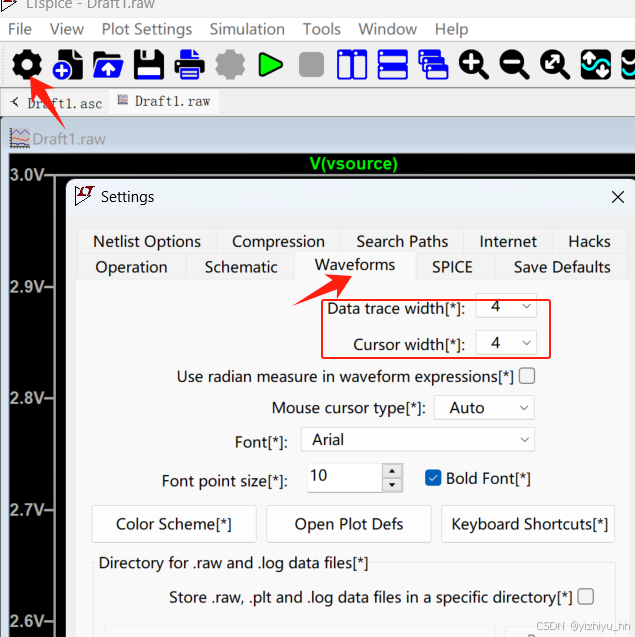

s1:修改仿真波形线宽
在这里插入图片描述
s2:添加注释

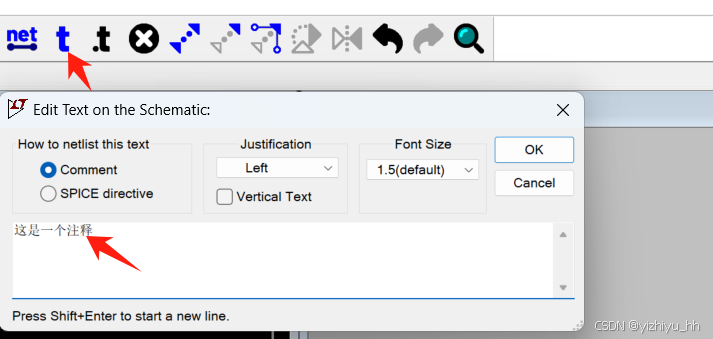

s3：增加绘图窗口

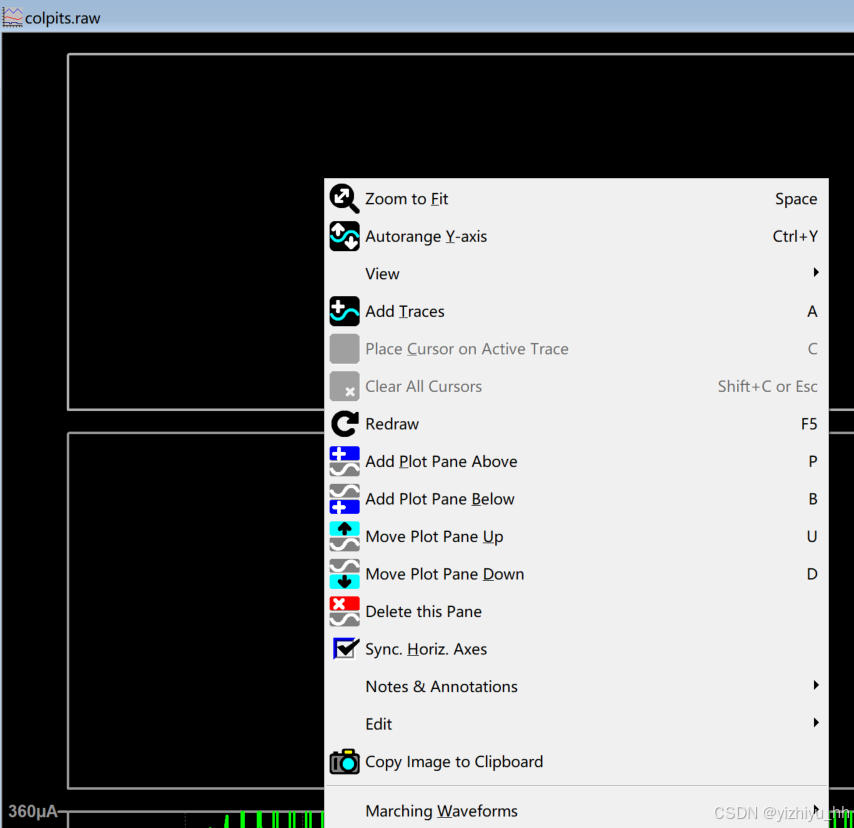

在绘图窗口右击，选择Add Plot Pane Above/Add Plot Pane Below
在这里插入图片描述

正弦波

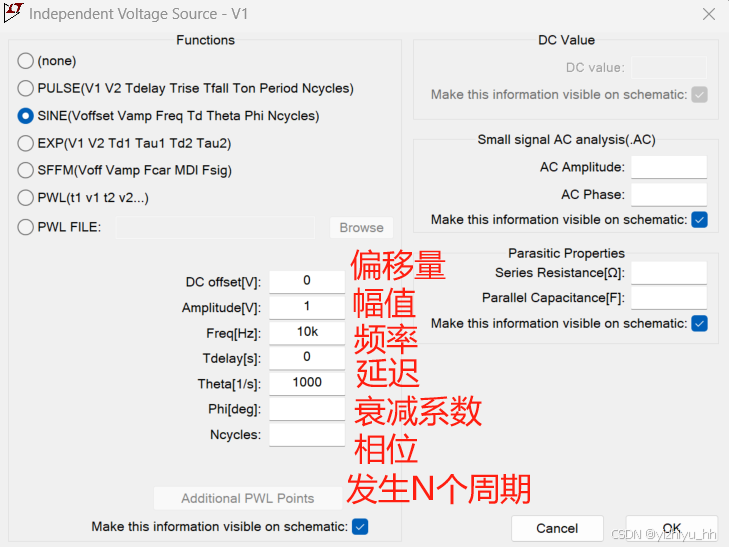

设置正弦波参数
在这里插入图片描述

在这里插入图片描述

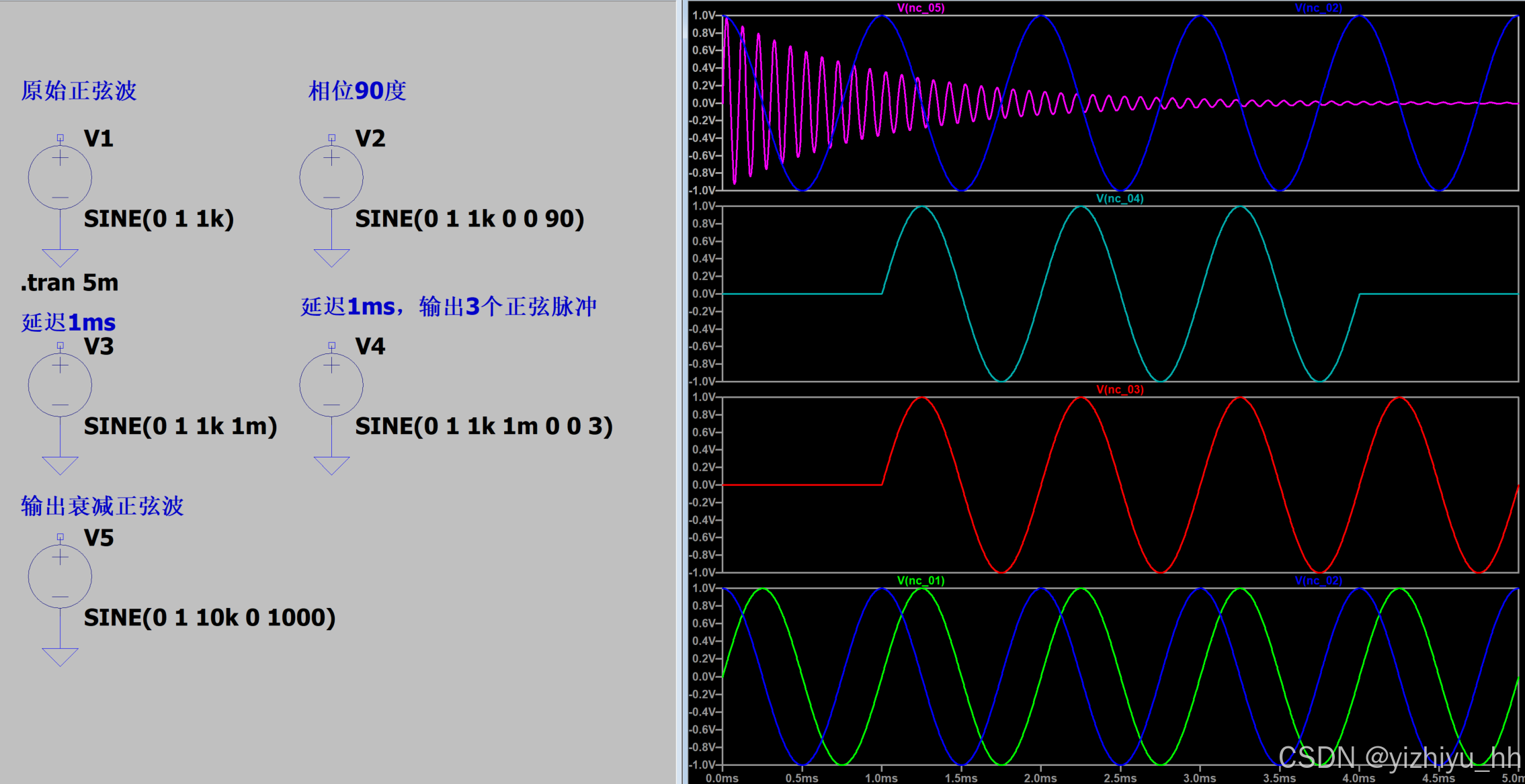

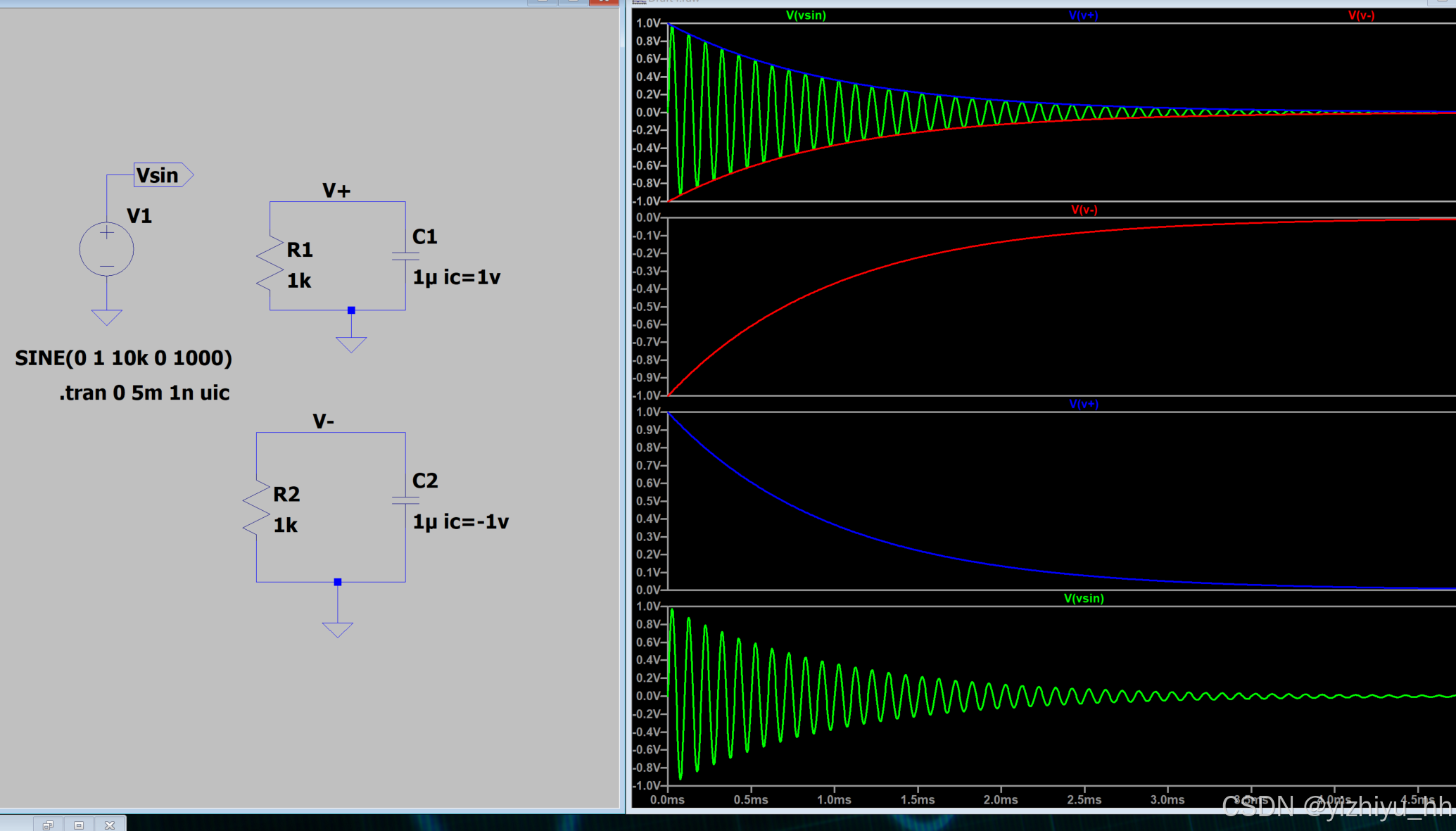

衰减的正弦波

在这里插入图片描述

推荐一个数学计算演示工具（很强）

https://www.geogebra.org/

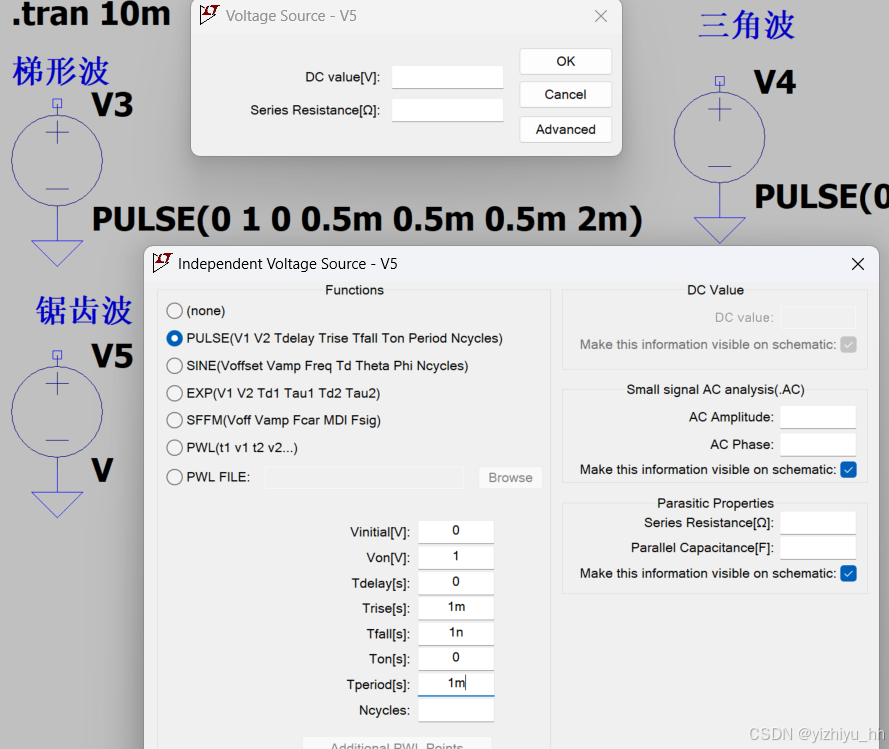

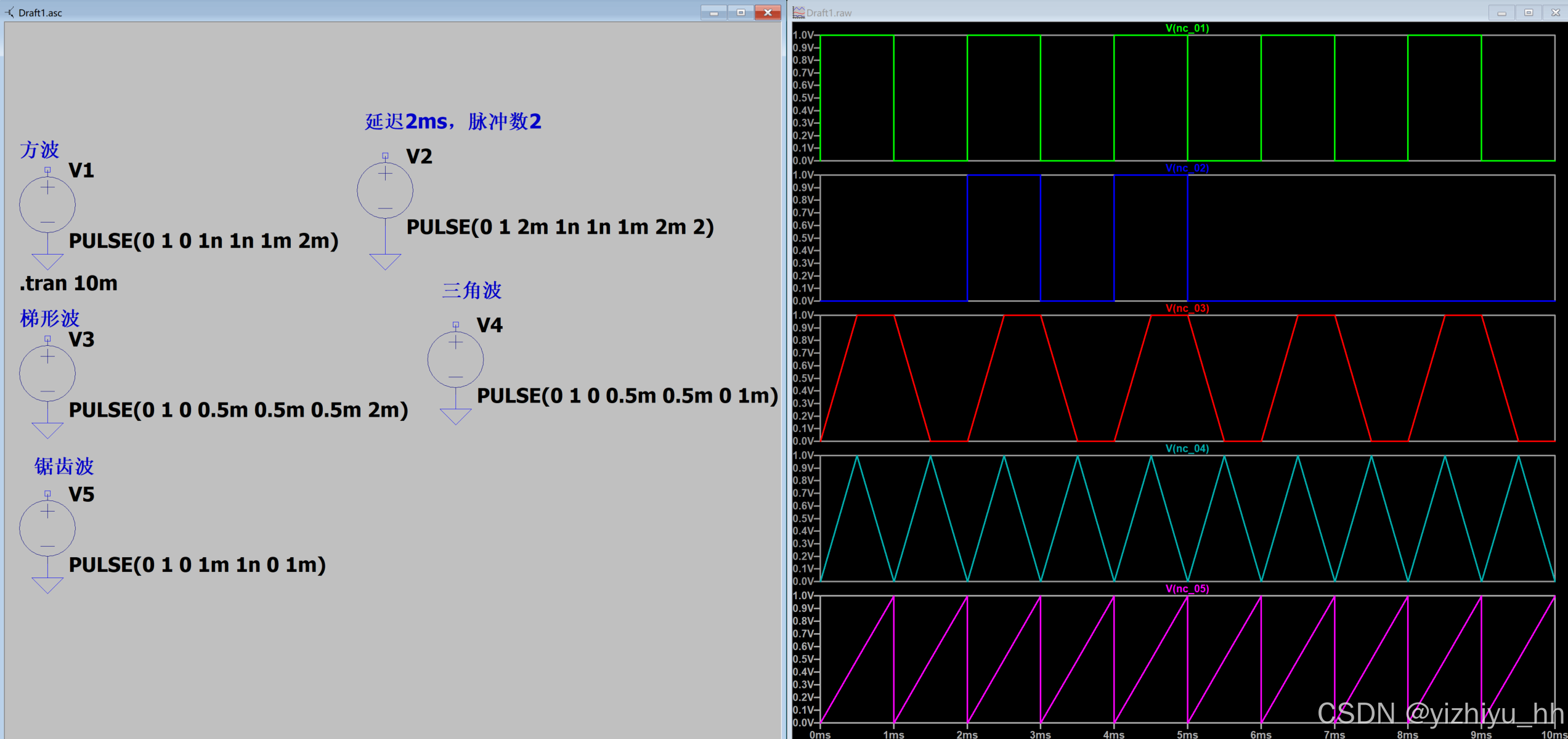

任务3：方波和三角波的产生

在这里插入图片描述

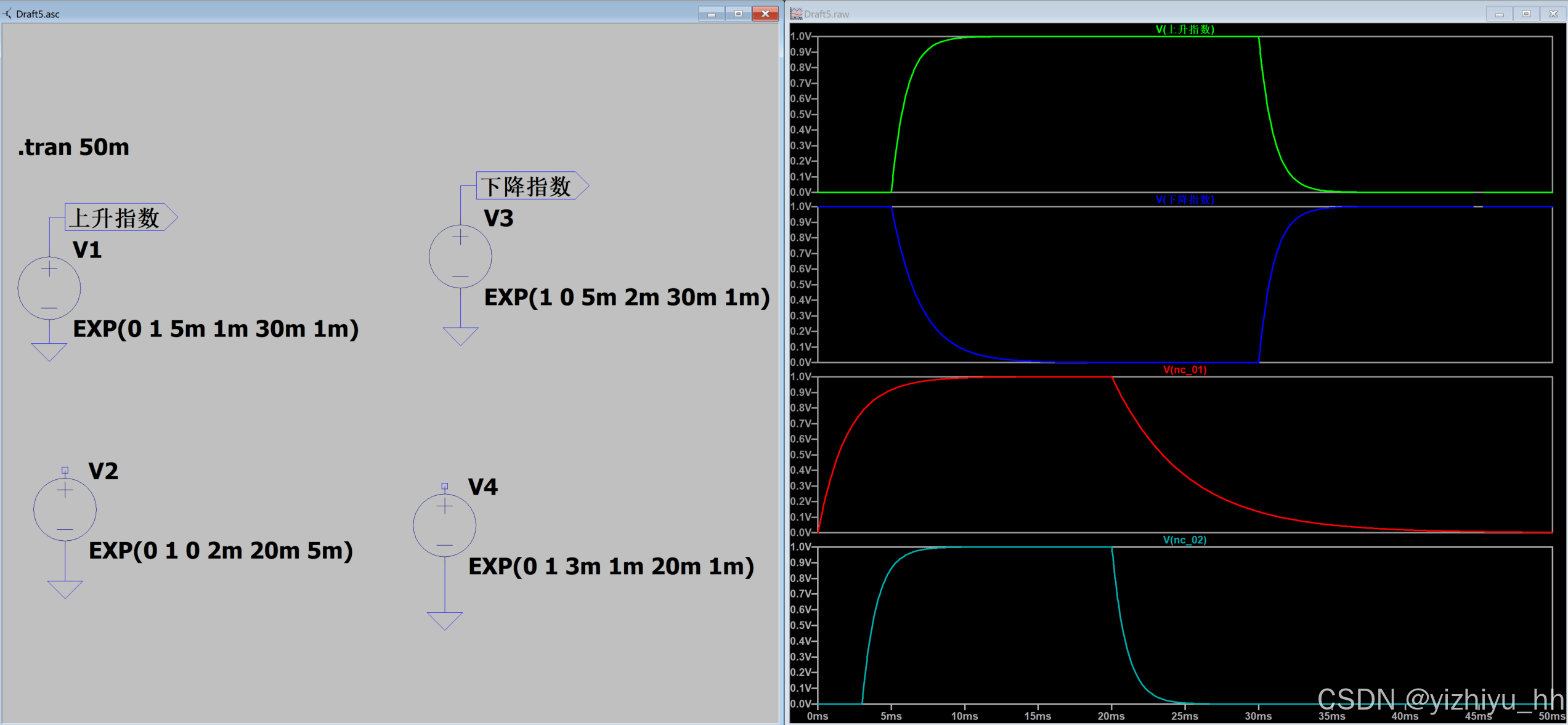

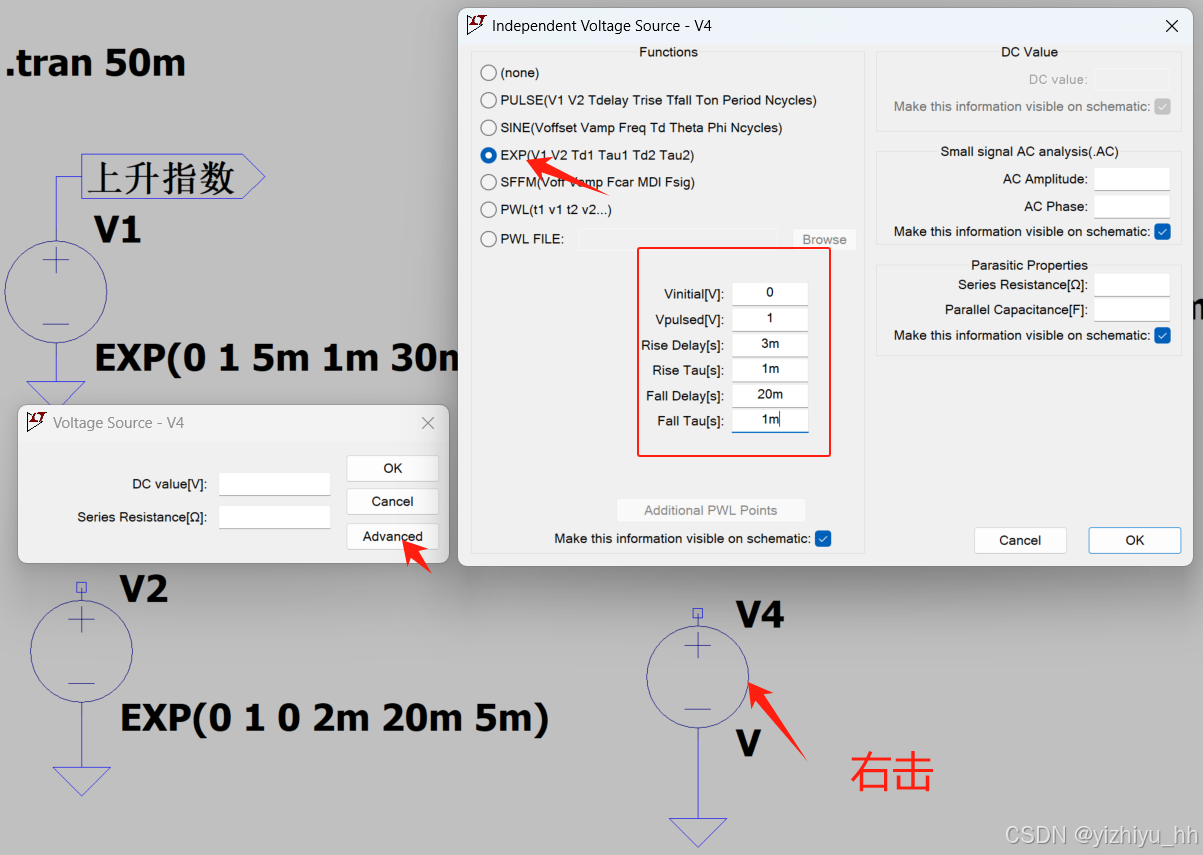

任务4：exp指数波形的产生

在这里插入图片描述

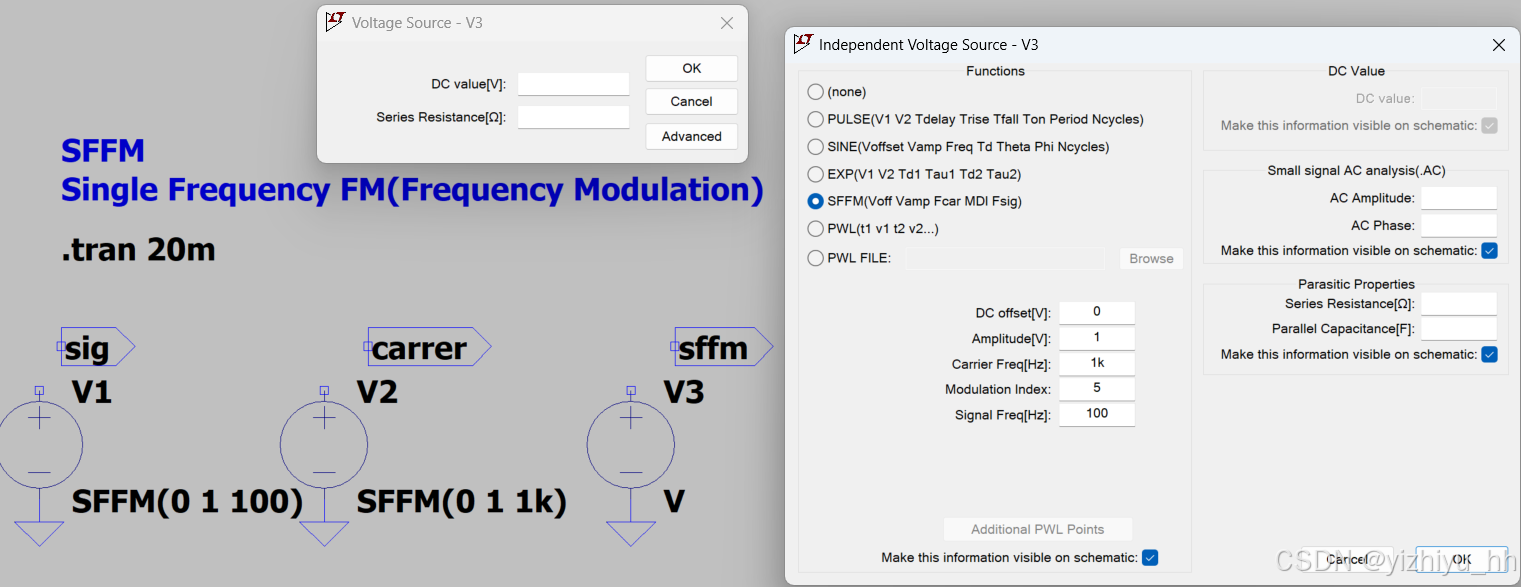

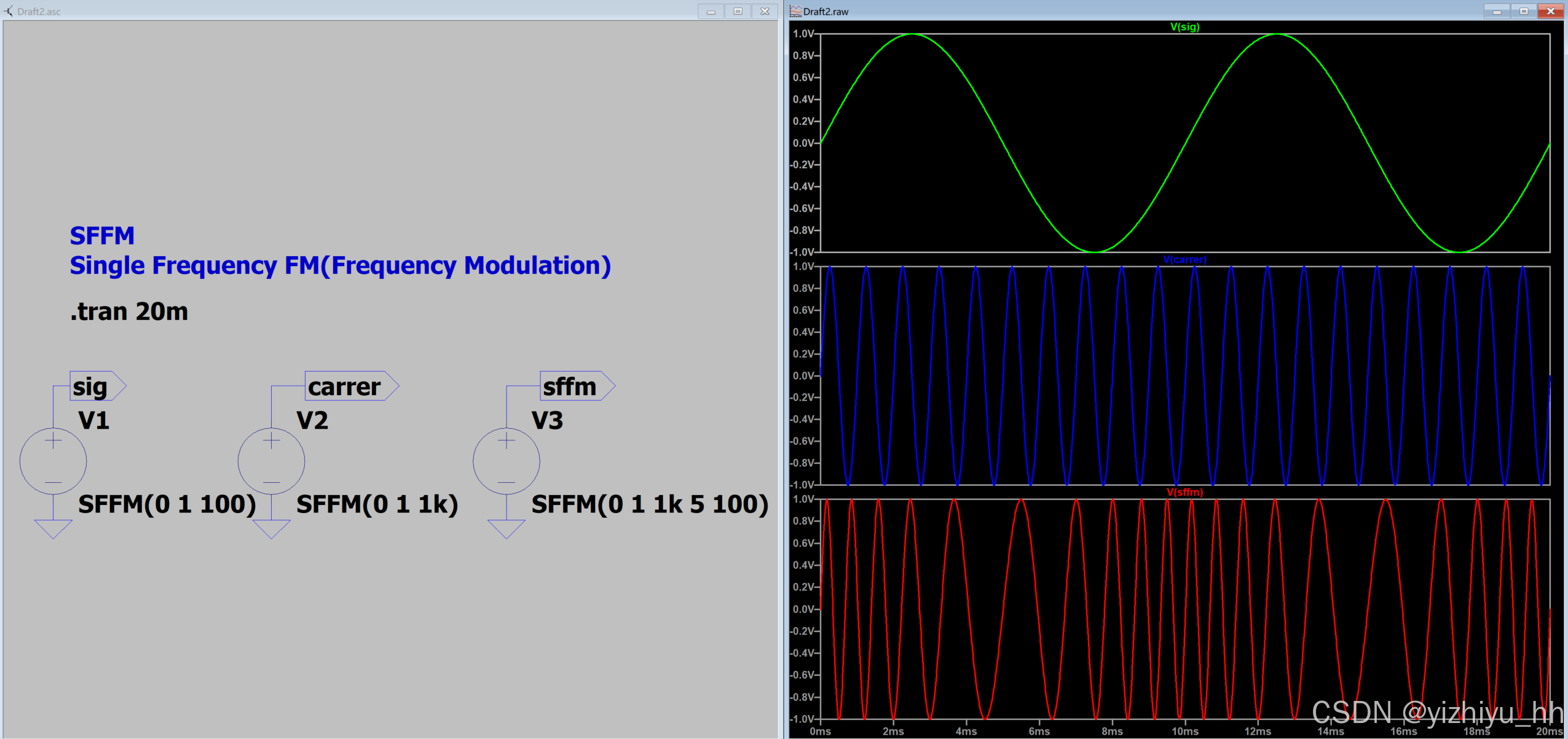

任务5：单频频率调制（Single Frequency FM）

在这里插入图片描述

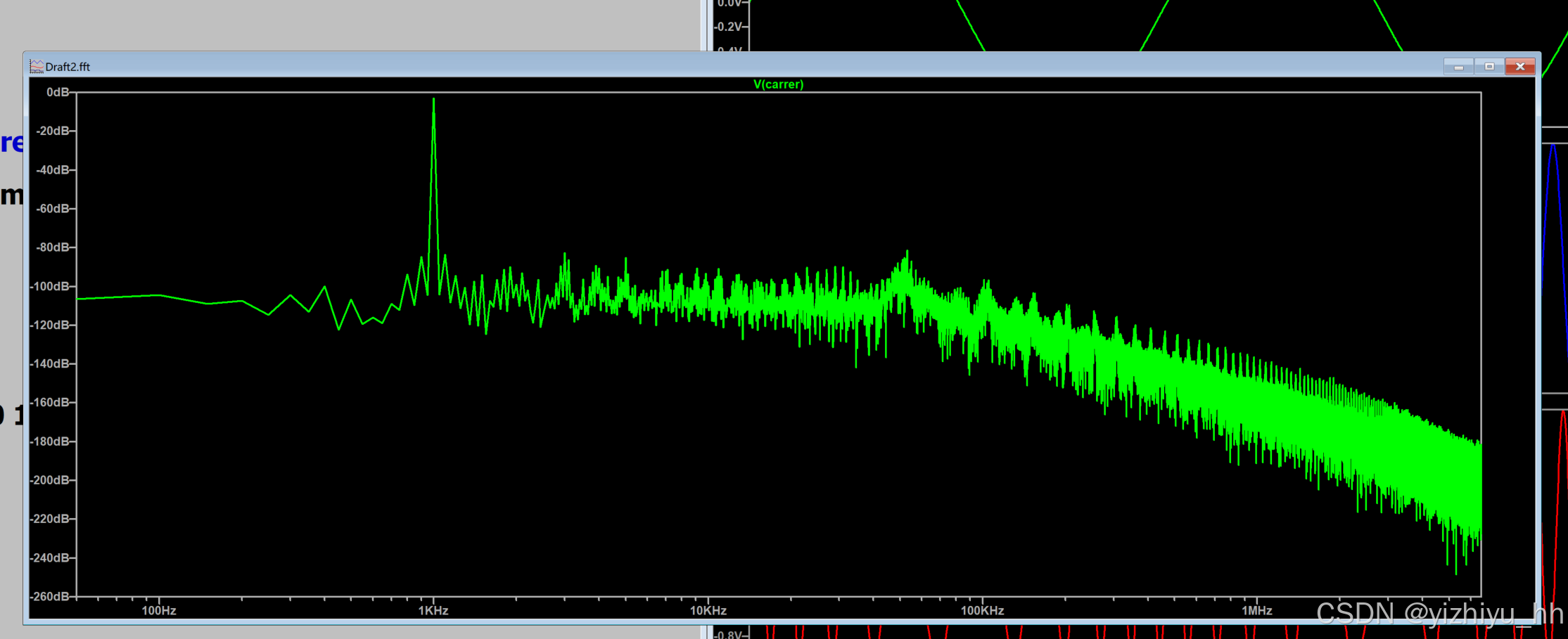

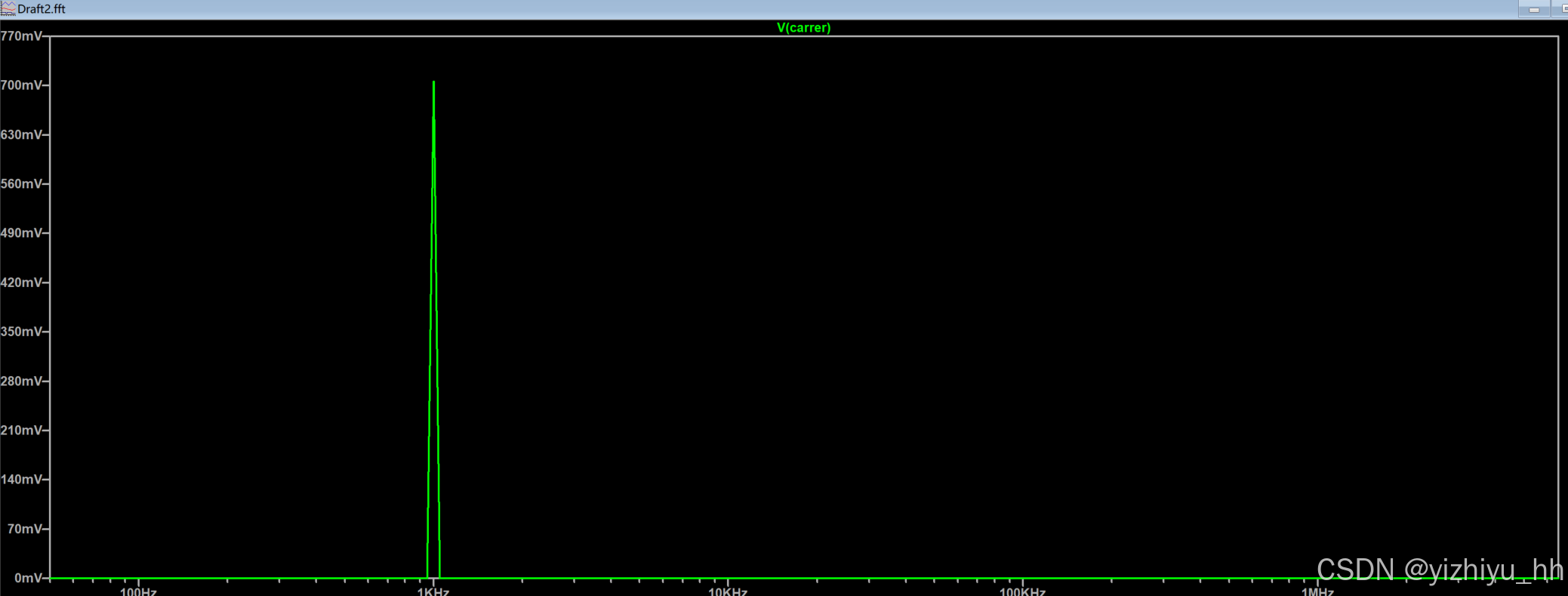

用FFT查看信号的频域特性，在波形上右击->View->FFT->回车

再右击->Liner->OK

任务6：PWL折现波形的产生

待续。。。
