LTspice使用入门

LTspice是一款优秀的电路仿真软件，在电子电路的学习中有重要意义。本文将通过一些实例来展示其应用。

二极管的单向导通性

新建文件
找到工具栏，从左至右依次为：导线、地线、设置节点、电阻、电容、电感、二极管、综合器件选择（内含电源）、移动、拖拽。

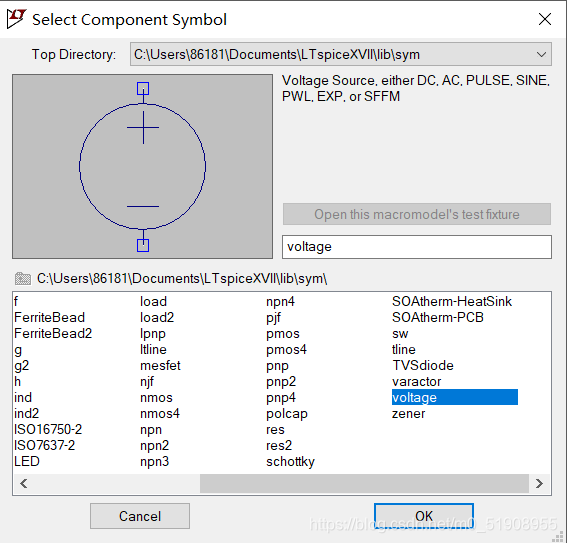

选择电源的方法（打开component）：

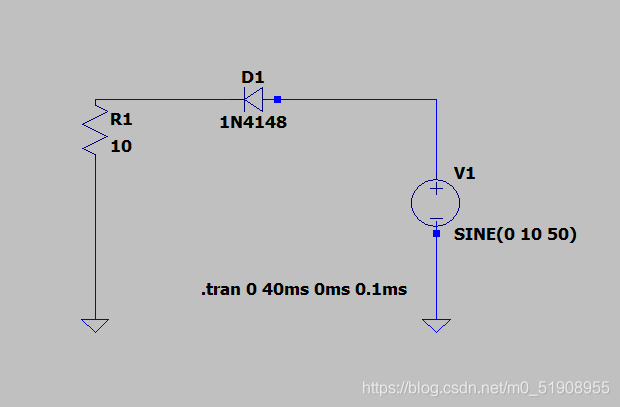

绘制如图所示的电路图：

说明：
1、LTspice中的电路必须接地，否则在运行时系统会因为找不到0V点而报错。
2、点击元件，对元件进行初始化（设定参量等）

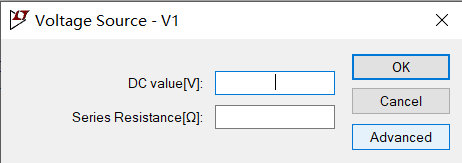

3、本示例中需要用到正弦电源。打开“高级设置”：

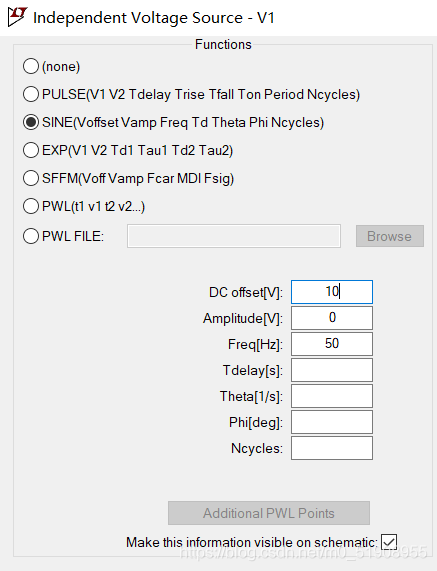

在弹出的界面中设置正弦电源的各个参量（均值、频率等）：

配置完毕后，点击“run”图标，设置界面的参量后（终止时间、起始时间、步长等，后续可调整），可以弹出一个输出界面。

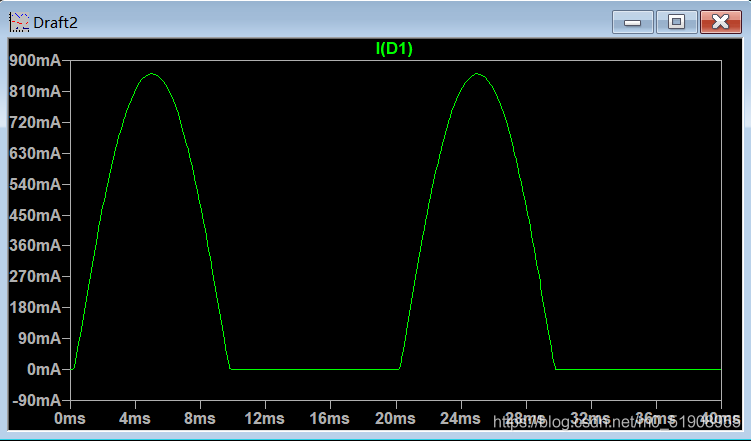

点击二极管，即可显示出二极管的电流随时间变化的图像：

RC电路

电路图如下所示：

说明：
1、本实验选用方波作为电源。方波的配置方法：

2、电容电压公式：
充电：$V=U(1-$
