LTspice 电路仿真软件教程--基础篇

本文介绍了LTspice,一款高性能的电路仿真软件,特别强调其在开关稳压器仿真实验中的高效性。教程涵盖了软件安装、元器件使用、布线等入门步骤,以及LTspice对ADI自家芯片的全面支持。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

本文要干什么

介绍LTspice电路仿真软件的基础使用教程。

主角是谁,他有啥牛掰的地方

LTspice是一款高性能Spice III仿真软件、原理图采集和波形查看器,集成增强功能和模型,简化了开关稳压器的仿真。与常规Spice仿真器相比,我们对Spice的功能改进使开关稳压器仿真速度非常快,用户只需几分钟的时间便可查看大多数开关稳压器的波形。下载内容包含Spice、宏模型、200多个运算放大器模型,以及电阻、晶体管和MOSFET模型。本视频概述了在模拟设计中使用LTspice的优势。主要介绍使用LTspice的好处、如何轻松入门以及在哪里下载LTspice。
LTspice®高性能 SPICE 仿真软件,是一款适用于大多数 ADI 开关稳压器、放大器以及用于通用电路仿真的器件库

软件安装

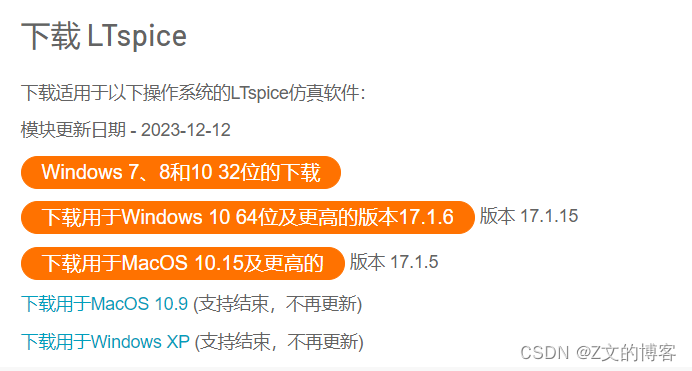

官网下载链接:
LTspice官网下载链接
在这里插入图片描述

入门指南

使用现有电路

LTspice牛掰的一个地方是,因为他是LTC的亲儿子也就是现在ADI的孙子。对LTC和ADI自己家的芯片的支持做的很全乎。
LTspice安装包里带着自家LTC和ADI的很多芯片的测试电路。比自己画电路能省事不少。

使用方法
  1. 打开LTspice
  2. 选择File > New Schematic或按CTRL+N。随即出现空白原理图
  3. 选择Edit > Component或按F2。随即出现元件对话框

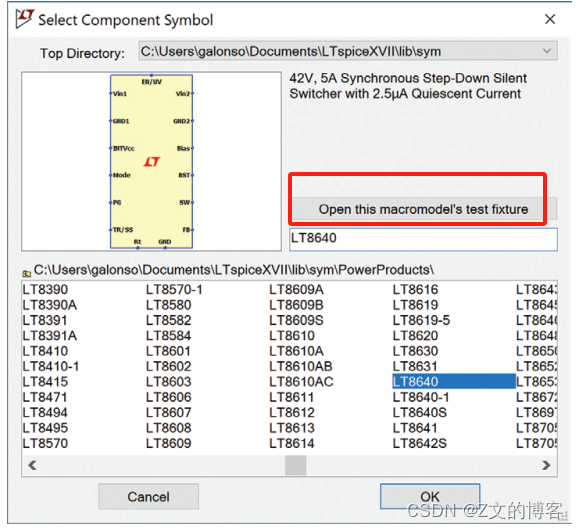

  4. 选择 open this macromodel’s test fixture

图1. 在文本框中键入名称来搜索您想要的器件
在这里插入图片描述

而且还可以从ADI网站上直接下载某个芯片现成的演示电路图,比自己画电路能省事不少。

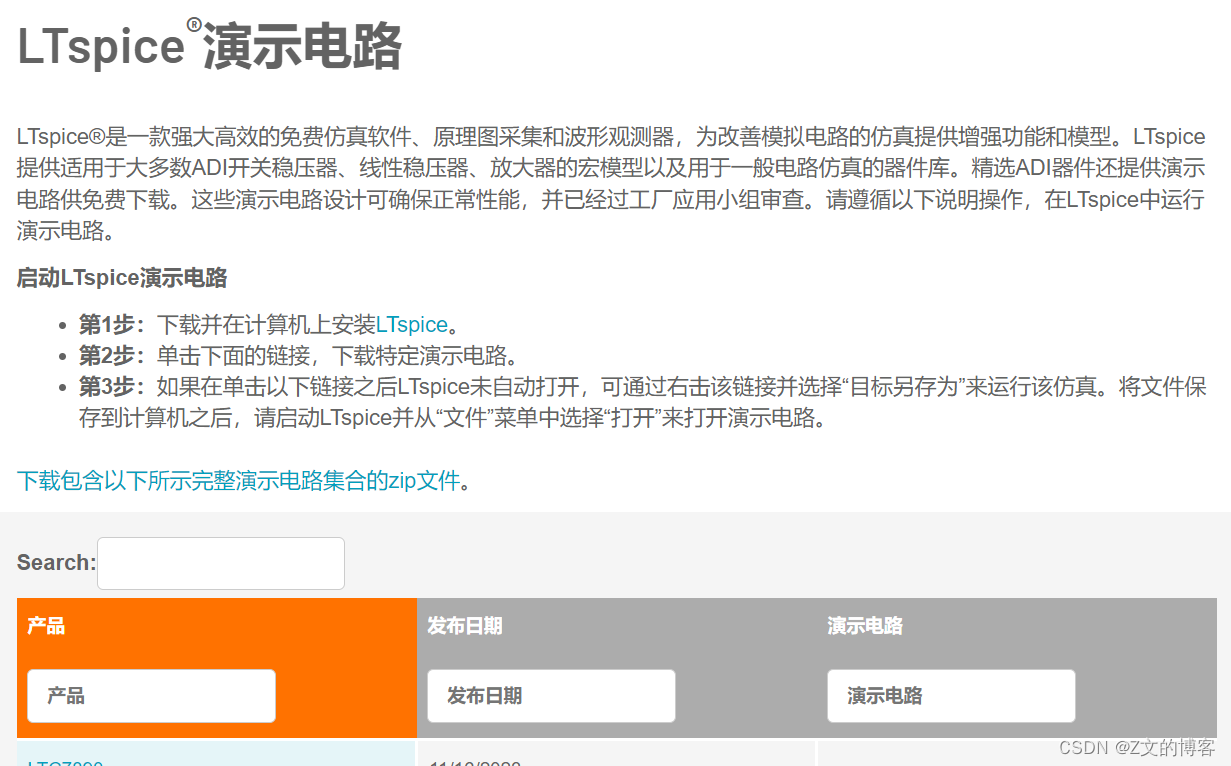

下面是ADI官网查找演示电路图的网站。

https://www.analog.com/cn/design-center/design-tools-and-calculators/ltspice-simulator/lt-spice-demo-circuits.html
在这里插入图片描述

新建元器件

刚才介绍了,点击 F2自动蹦出来的框,可以输入名称去选择。
当然它这玩意不是很全乎,比如说我想找个可以动态开关的开关就没找到,后来搜了很多资料都没找找到,应该是软件不支持这个,得通过别的方式代替实现了。

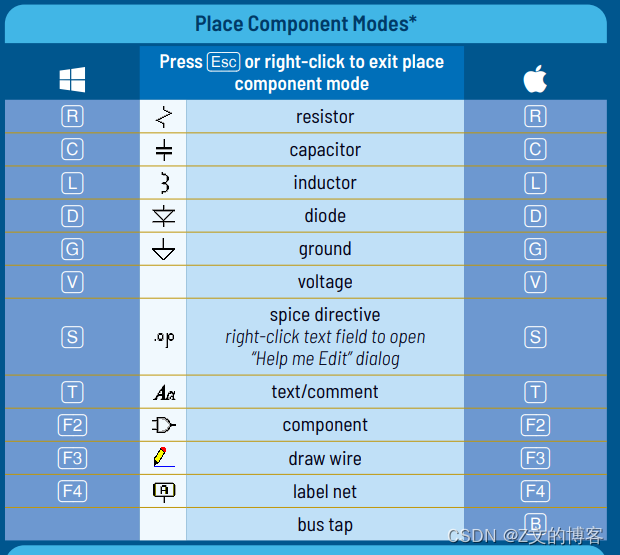

常用元器件快捷键

在这里插入图片描述

旋转、镜像元器件

在这里插入图片描述

移动元器件

在这里插入图片描述

先按F7 ,你的鼠标变为上图中的手型后,再去左键点击你要移动的器件,然后目标器件就变成可移动的了,用鼠标移动到新的位置,点击左键就OK了。

批量移动

批量移动也贼方便。
先按F7 ,你的鼠标变为上图中的手型后,拉动框选要批量移动的器件,然后就能批量乾坤大挪移了。

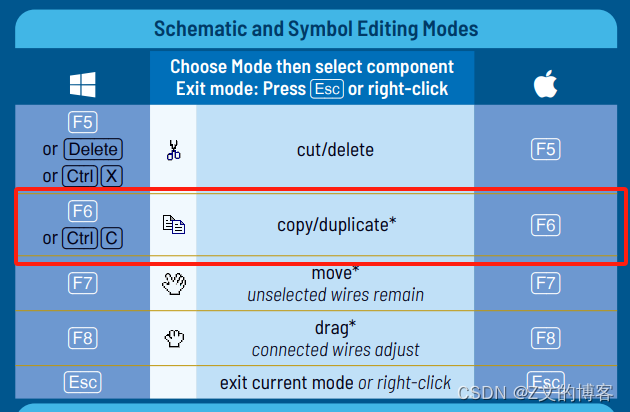

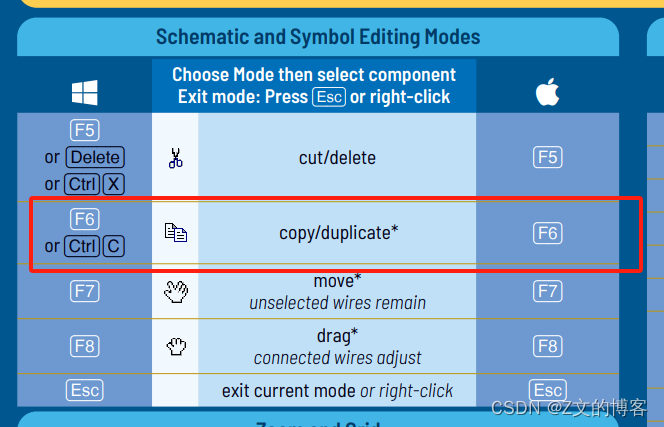

赋值元器件

在这里插入图片描述
先按F6 ,你的鼠标变为上图中的双份文件图标后,去点击要复制的器件,点击后鼠标上又变出来一个可移动的和选中器件一样的副本,然后移动到新的位置,点左键,这个新的克隆羊就在这个地方安家了~~

批量复制就和上面一样,鼠标左键按住了框选就能批量复制了。

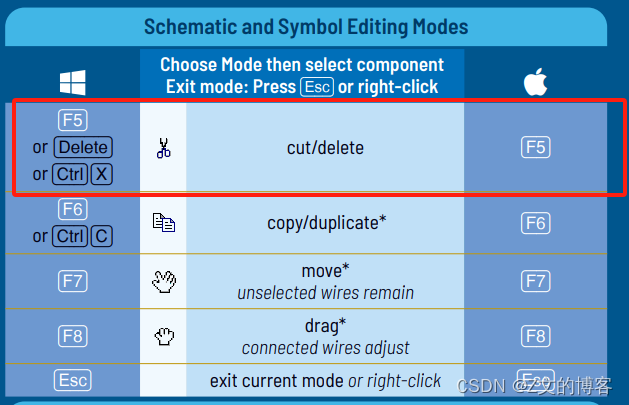

删除元器件

在这里插入图片描述
先按F5 ,你的鼠标变为上图中的剪刀后,去点击要删除的器件。一点就删除了。
如果要批量删除,就按住左键去框选~~

撤销和重做

和windows下一般的word软件不一样,比较奇葩。
在这里插入图片描述

布线

按住F3,然后就出现了十字光标,点击就能布线。
在这里插入图片描述

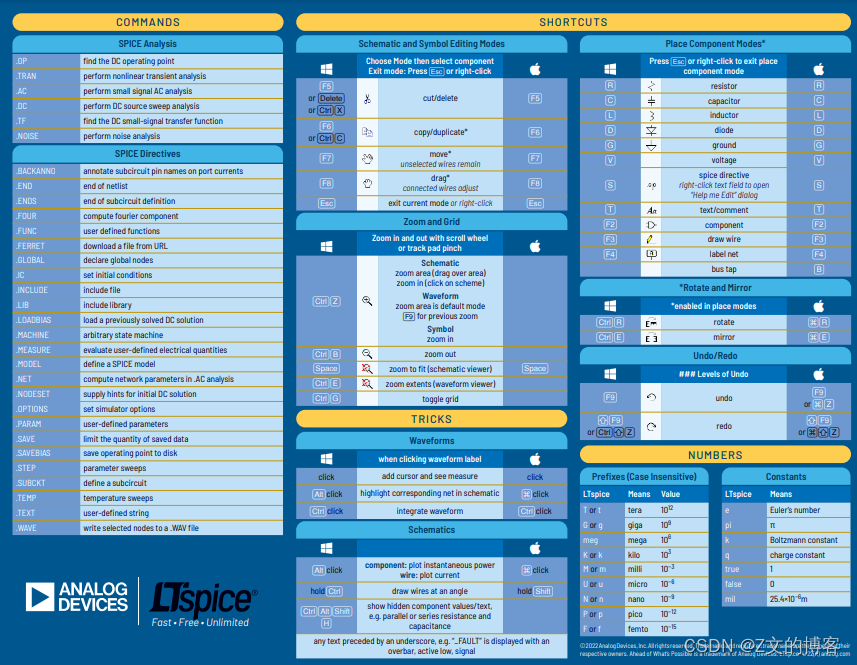

键盘快捷键合集图片

在这里插入图片描述

老规矩,上图养养眼~~

在这里插入图片描述
