过程FMEA的结构分析主要包括过程流程图和结构树的建立，旨在识别制造系统的各个部分，如过程项、步骤和工作要素。结构树提供过程间的关系理解，而过程流程图则描绘了实际流程。在进行功能分析之前，需完成结构分析，确保所有过程步骤清晰。此外，结构分析的输出促进顾客和供应商的协作，并为后续的功能分析奠定基础。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目的

过程结构分析旨在识别制造系统并将其分解为过程项、过程步骤和过程工作要素。

过程结构分析的主要目标是：

• 分析范围的可视化

• 结构树或其他：过程流程图

• 识别过程步骤和子步骤

• 顾客和供应商工程团队之间的协作(接口职责)

• 功能分析步骤的基础

过程流程图或结构树可帮助定义流程，并为结构分析提供基础。具体形式可因公司而异，包括使用符号、符号类型及其含义。过程FMEA旨在展示“走流程”时实际存在的过程流程，其描述了整个产品过程的流程。在结构分析（步骤二）结束前不应当开始进行功能分析（步骤三）。

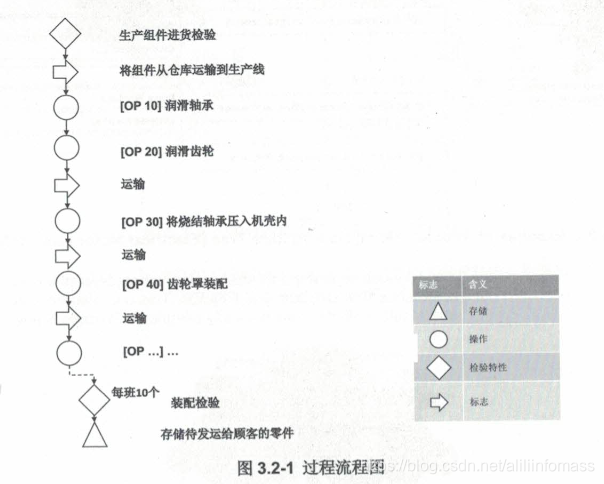

过程流程图

过程流程图是一种工具，可被用作结构分析的输入。
在这里插入图片描述

结构树

结构树按层次排列系统要素，并通过结构连接展示依赖关系。这种图形结构可帮助理解不同过程项、过程步骤和过程工作要素之间的关系。每个元素都是一个构建块，随后会增添相应的
