西门子1200 压力PID调节实操

1、PLC1214C

2、压力比例阀 ，带放大板

3、单作用缸

一、接线：

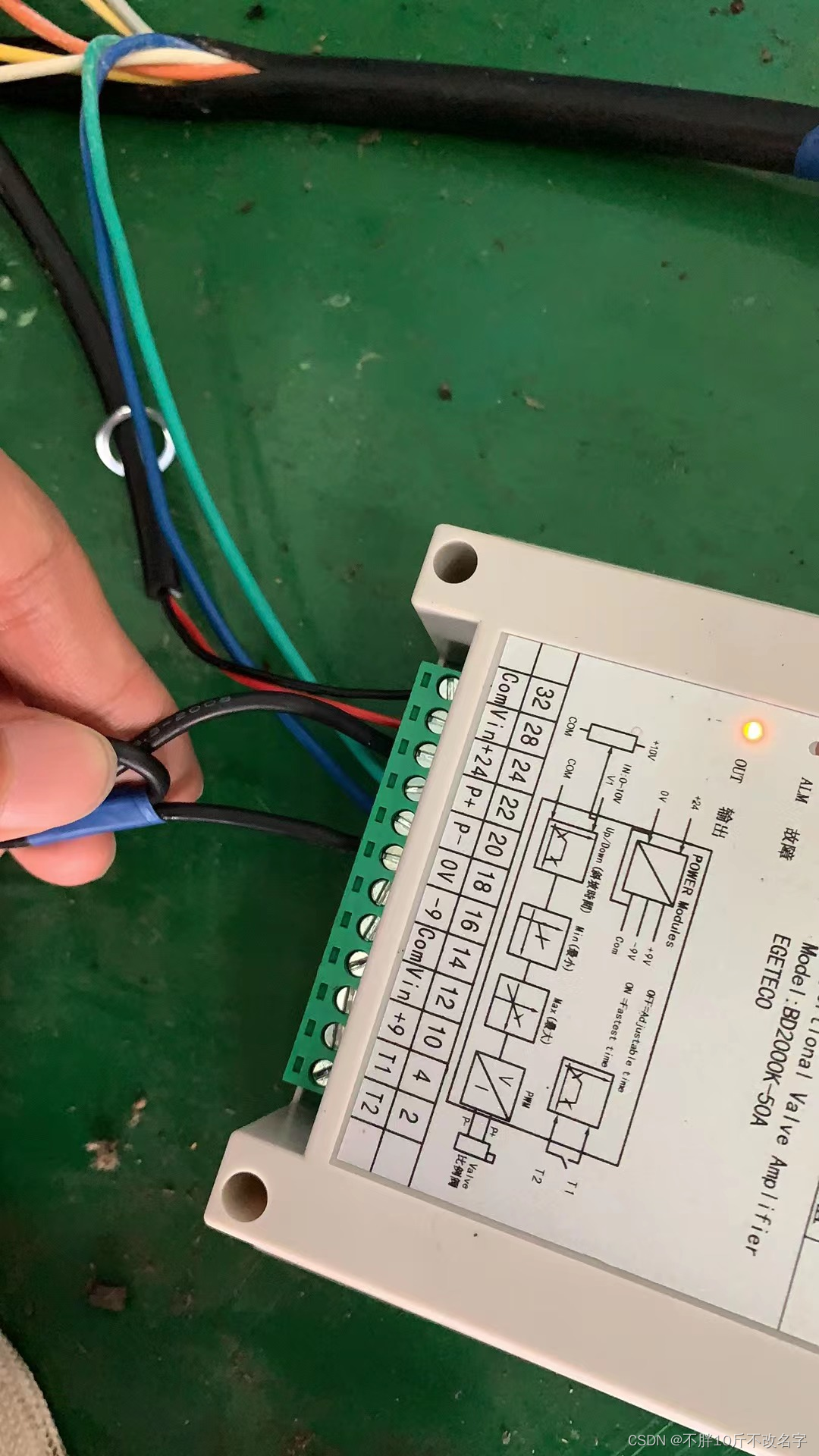

信号放大版: +24V和0 接到24V电源。

                      P+,P-输出接到比例阀上

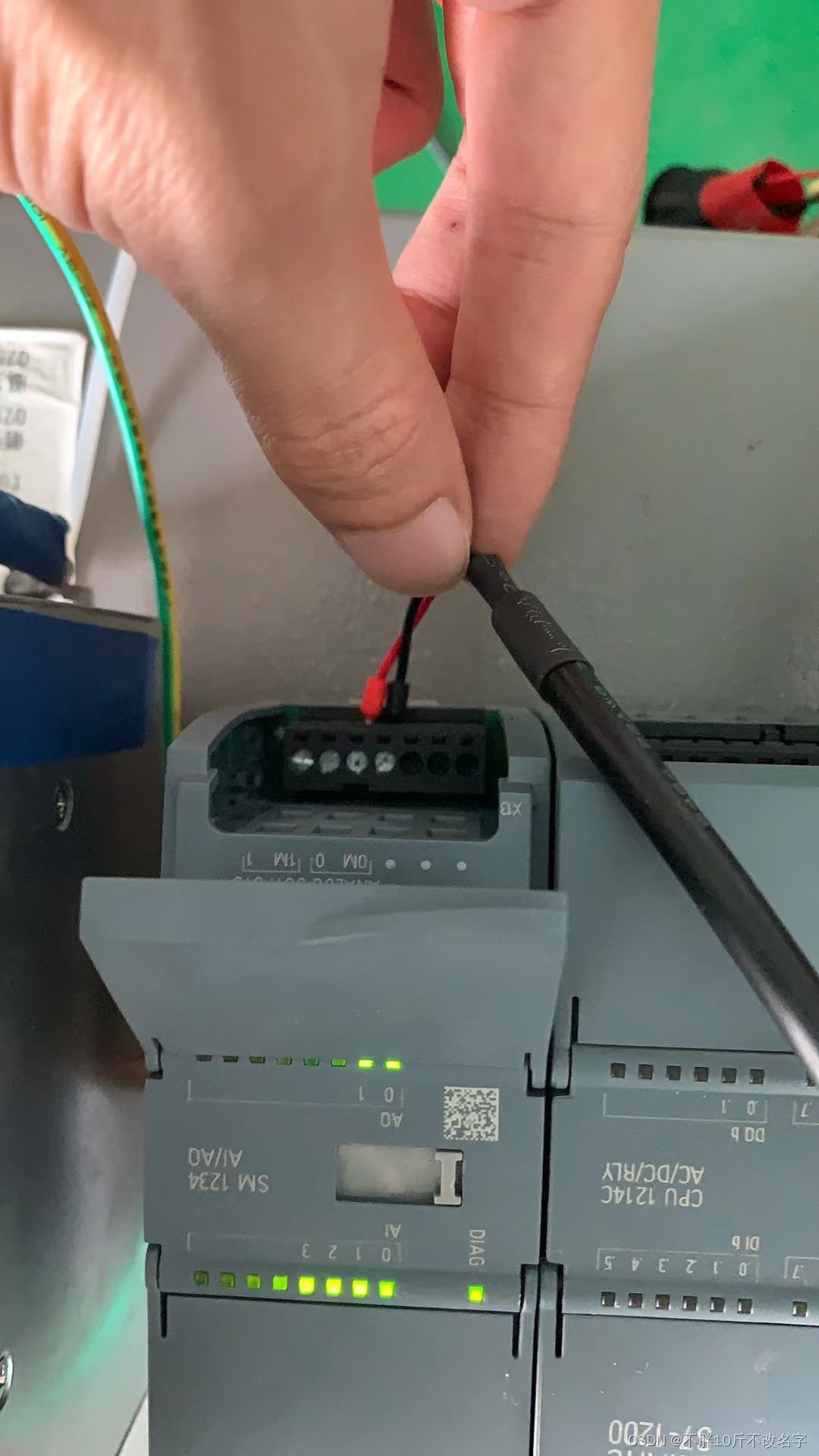

                        com和vin，接到PLC的模拟量输出，0+ 0M

压力传感器接线：

二、程序准备

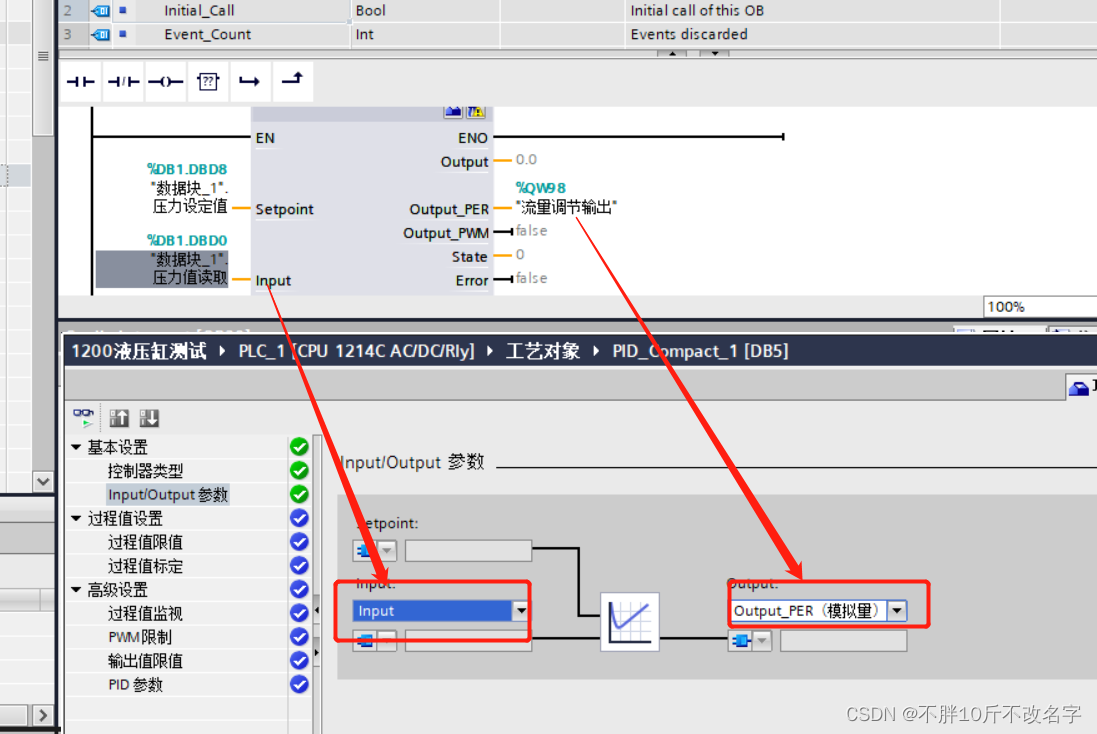

准备好3个参数：1.实际值（input） 2.模拟值输出output per 3.设定值    如图

然后1.添加OB30,循环中断块  2.找到PID_compact
