1 Why do we modify RoI Pooling?

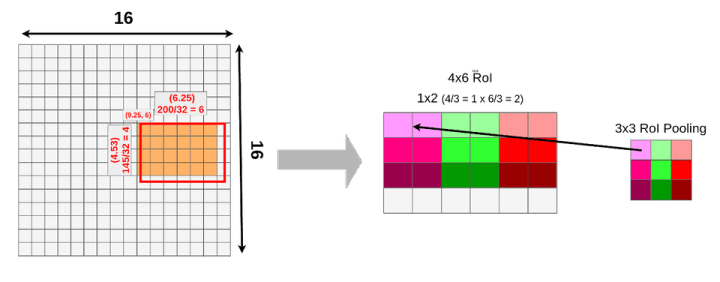

正如在本系列文章的《目标检测》系列之一：图解 Fast RCNN & RoI Pooling 中所述，RoI Pooling有一个主要问题：它在这个过程中丢失了一部分的数据。

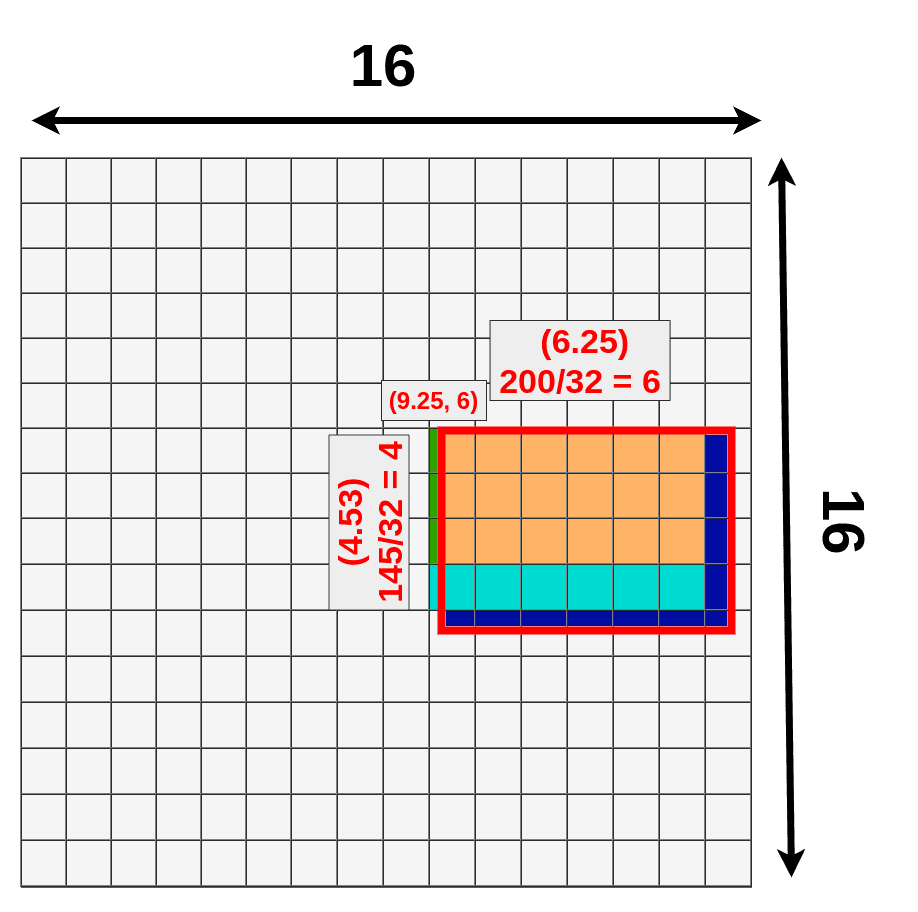

RoI Pooling losses in quantization (dark and light blue), data gain (green)

每次ROI Pooling过程，关于对象的部分信息就会丢失，降低了整个模型的精度。

2 Setup

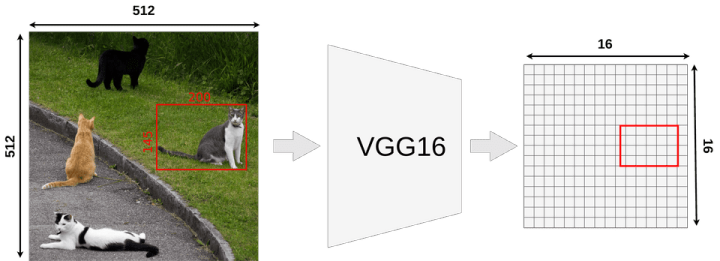

在开始之前，需要快速介绍一下。我们的模型采用512x512x3（宽x高x通道）的图像输入，VGG16将其映射到一个16x16x512特征映射。比例因子为32。如下图所示：

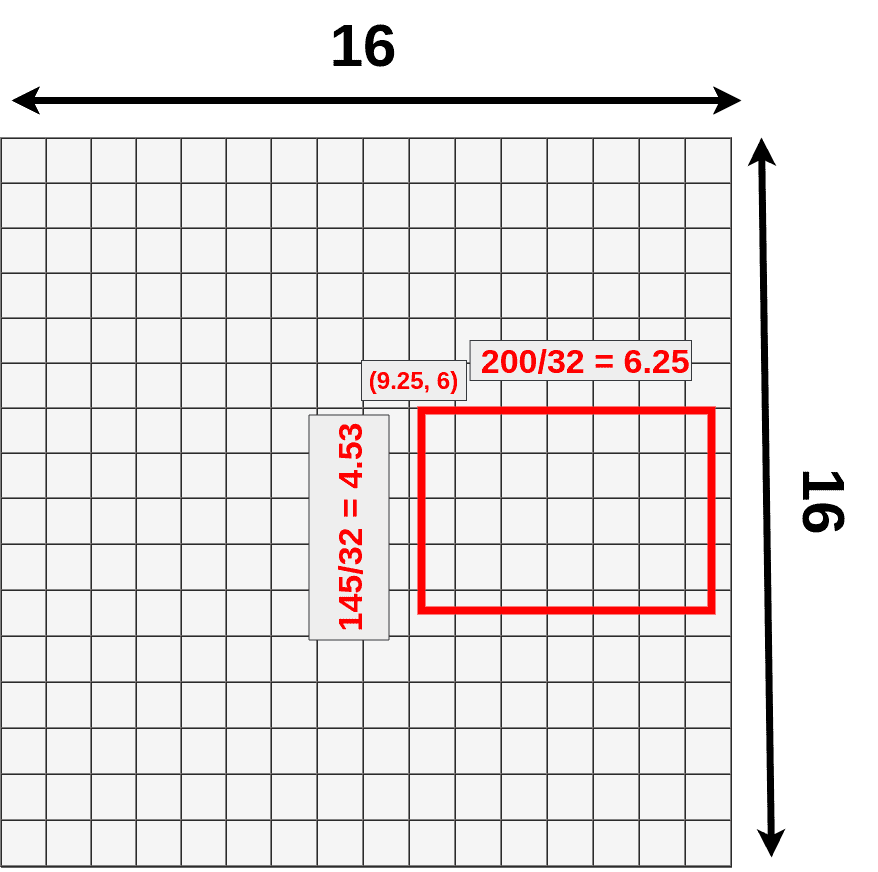

接下来，我们使用一个建议的RoI（145x200 box），并尝试将其映射到特征映射图上。因为并不是所有的对象维度都可以除以32，所以该 ROI 映射到特征图上效果如下：

• (9.25,6) — top left corner

• 6.25 — width

• 4.53 — height

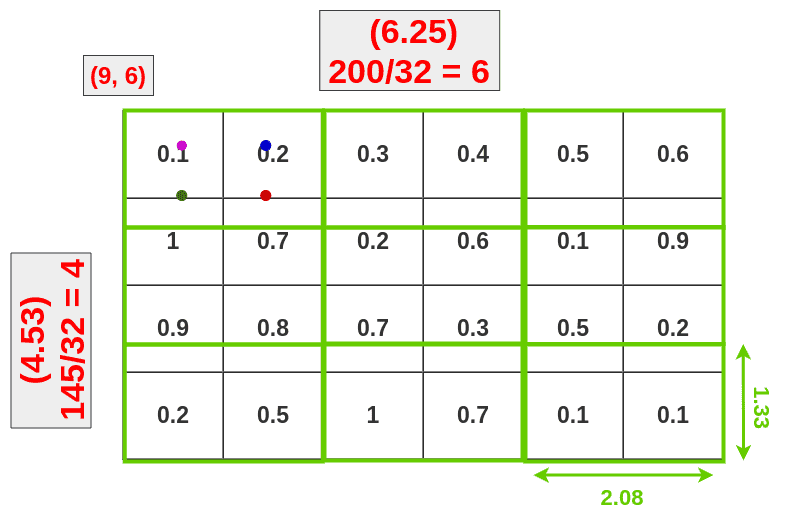

再次，假设ROI Pooling 尺度为 3x3，也就是最终结果形状是 3x3x512。

到目前为止，一切看起来都和RoI Pooling完全一样。

3 RoI Align

RoI Pooling和RoI Align的主要区别是量化。RoI Align没有使用量化来进行数据处理。你知道 Fast R-CNN应用了两次量化。第一次在映射过程中，第二次在pooling过程中。

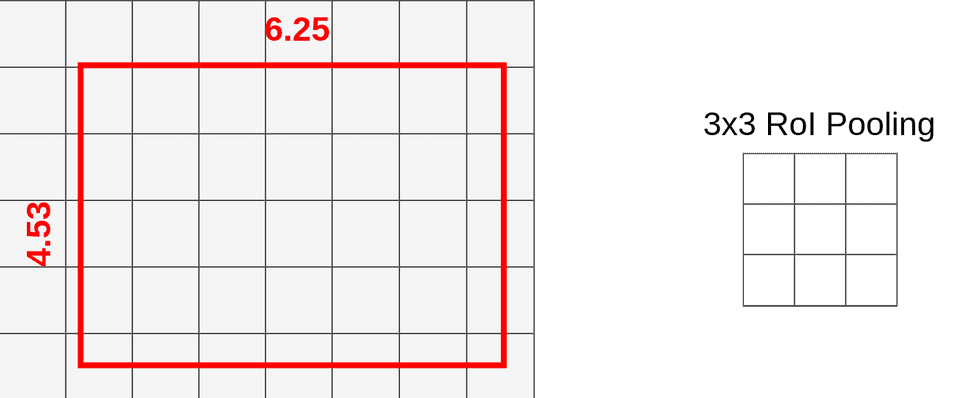

而RoI Align把原始的RoI分成9个大小相等的盒子，并在每个盒子里应用双线性插值。然后定义方框：每个框的大小由映射的RoI的大小和Pooling的大小决定。我们使用3x3的池层，所以必须将映射的RoI（6.25x4.53）除以3。这给了我们一个高度为1.51，宽度为2.08的长方体（我在这里对值进行舍入以使其更容易）。

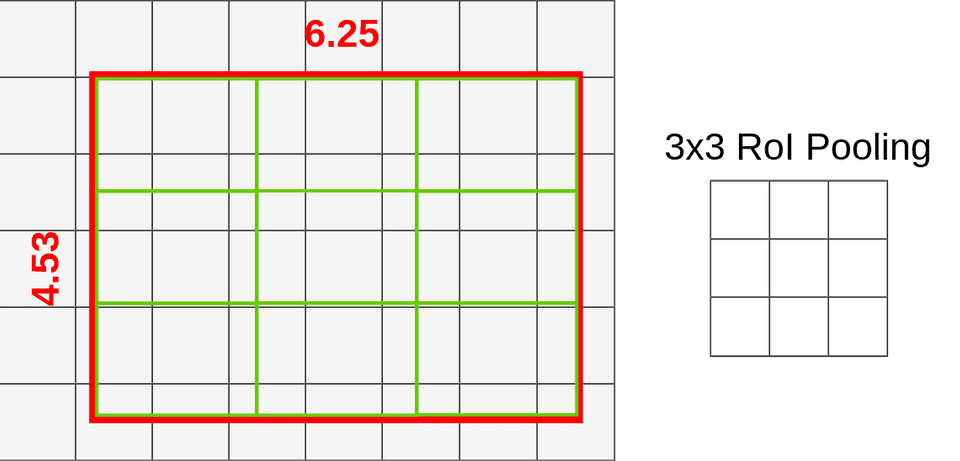

现在，我们可以将方框放入映射的RoI中：

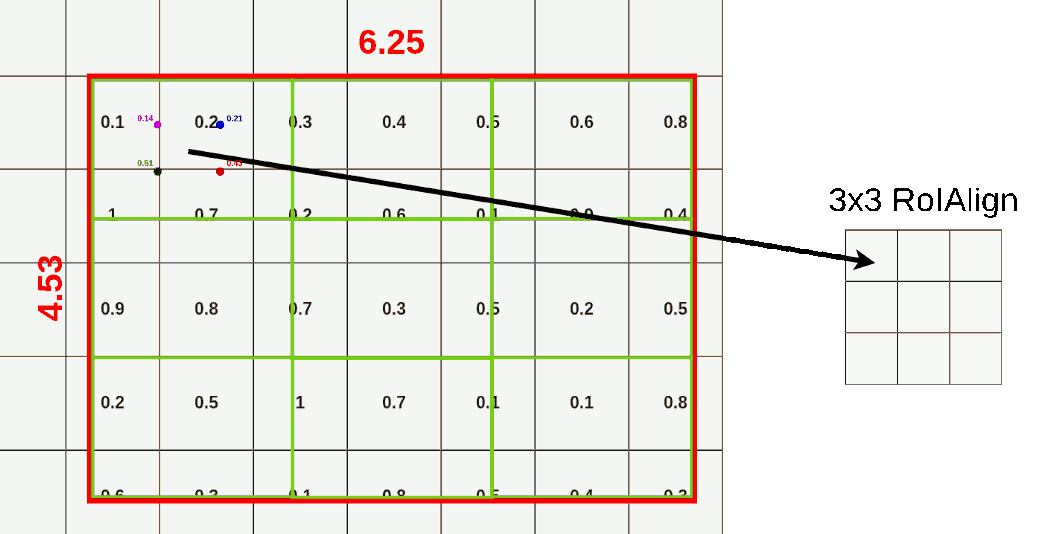

如果您查看第一个框（左上角），您可以注意到它覆盖了六个不同的网格单元。为了提取池层的值，我们必须从中抽取一些数据。要对数据进行采样，我们必须在该框内创建四个采样点。

您可以通过将框的高度和宽度除以3来计算每个点的位置。

在我们的例子中，我们计算第一个点（左上角）的坐标如下：

X = X_box + (width/3) * 1 = 9.94
Y = Y_box + (height/3) * 1 = 6.50

要计算第二个点（左下角），我们只需更改Y：

X = X_box + (width/3) * 1 = 9.94
Y = Y_box + (height/3) * 2 = 7.01

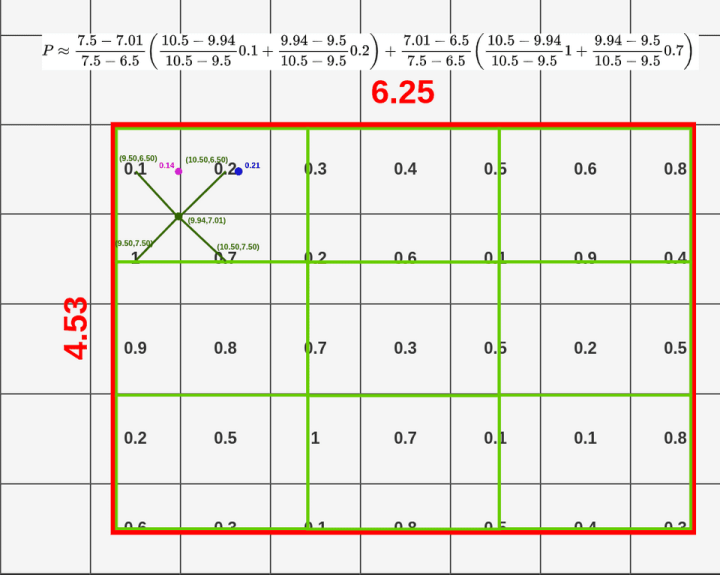

现在当我们有了所有的点，我们可以应用双线性插值来采样这个盒子的数据。双线性插值通常用于图像处理中对颜色进行采样，其方程如下所示：

与其试着去理解这个等式，不如看看它是如何工作的：

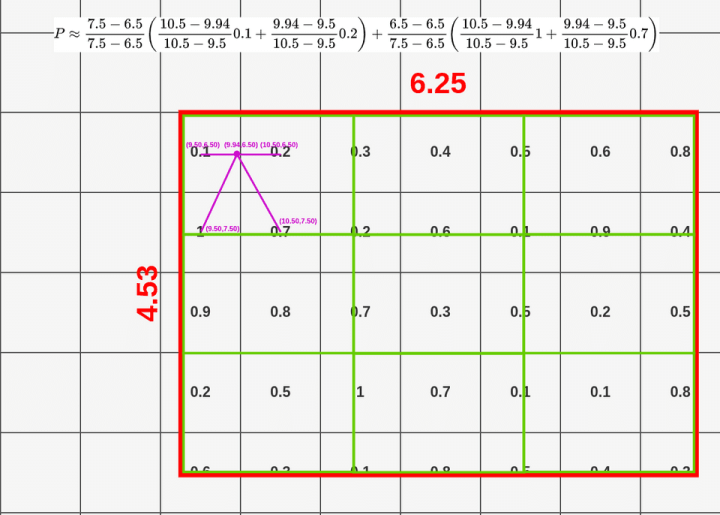

当从盒子里取第一个点时，你就把它和最近的相邻单元连接起来（正好在中间），除非它已经被拿走了。在本例中，我们的点有坐标（9.44，6.50）。单元格左上方向最近的中间位置是（9.50，6.50）（如果我们的点在网格上只高出0.01，它将是（9.50，5.50）。然后我们要选择一个左下角的点，最近的一个点是（9.50，7.50）。按照同样的规则，我们选择（10.50，6.50）和（10.50，7.50）作为右上角和右下角的点。在RoI上方，您可以看到整个计算过程，以获得第一个点的值（0.14）。

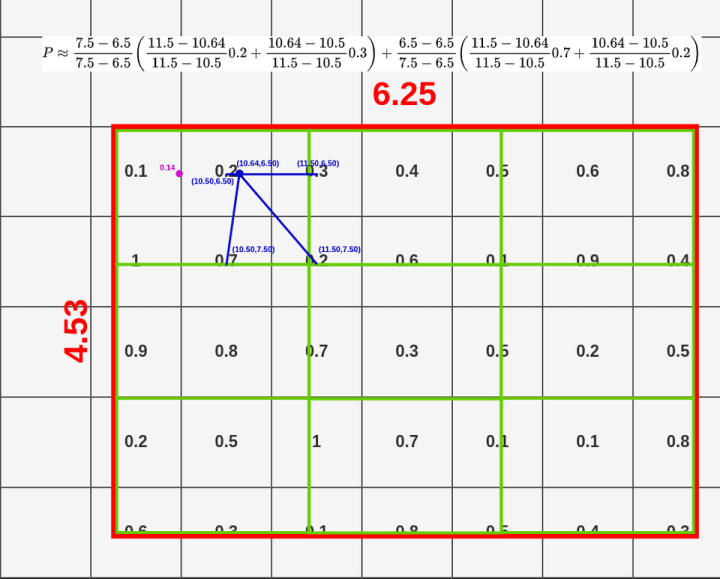

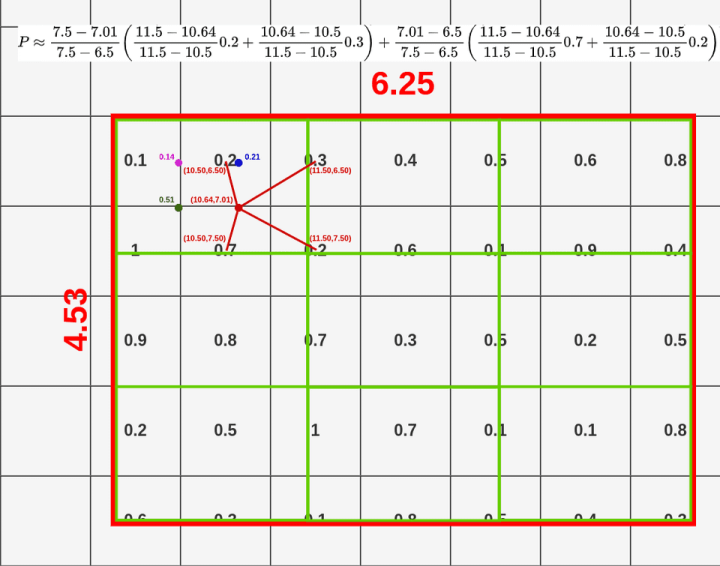

这一次我们从以下方面进行插值：

top-left: (10.50, 6.50)
bottom-left: (10.50, 7.50)
top-right: (11.50, 6.50)
bottom-right: (11.50, 7.50)

你应该开始在这里看到一个模式，以下是其他要点：

top-left: (9.50, 6.50)
bottom-left: (9.50, 7.50)
top-right: (10.50, 6.50)
bottom-right: (10.50, 7.50)

top-left: (10.50, 6.50)
bottom-left: (10.50, 7.50)
top-right: (11.50, 6.50)
bottom-right: (11.50, 7.50)

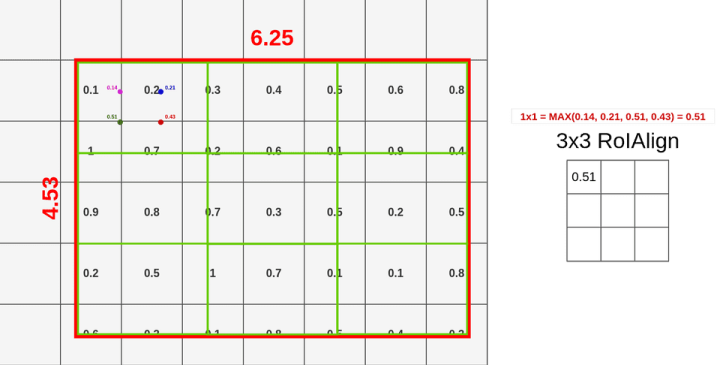

现在我们已经计算了所有的点，并可以对它们应用最大池（如果需要，可以是Avg Pooling）：

我不打算向你们展示所有的插值，因为这需要很长时间，而且你们可能已经知道怎么做了。因为，这个过程适用于每一层，因此最终结果包含512层（与要素图输入相同）

请注意，我们没有将采样点放在特征映射的所有单元格内，而是通过双线性插值从中提取数据。

如果比较RoI Align和RoI Pooling的数据丢失/数据增益，您应该看到RoAlign使用整个区域来汇集来自以下各项的数据：

Comparing RoIAlign(left) and RoIPooling(right) data sources.

绿色表示用于Pooling 的附加数据；蓝色表示合并时数据丢失。

4 RoIWarp

RoIWarp 方法是通过 Instance-aware semantic segmentation via multi-task network cascades 中引入的，称为RoIWarp。RoIWarp的思想或多或少与RoIAlign相同，唯一不同的是RoIWarp将RoI映射量化到特征映射上。

如果你看看数据丢失/数据增加：

由于双线性插值，RoIWarp只损失了一小部分。

5 How RoIAlign and RoIWarp affects the precision

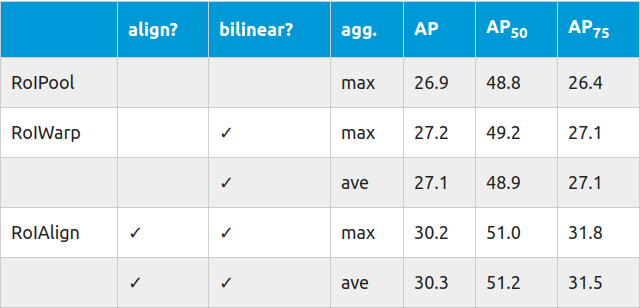

MaskRCNN讨论了两者之间的差异，第一个是在ResNet-50-C4上应用不同RoI层时平均精度的变化，步长为16：

当应用RoIWarp时，只有一个小的改进，但是应用RoI Align可以显著提高精度。

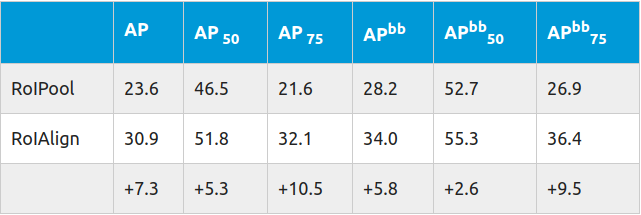

而且这种提升随着步幅的增加而增加：

其中APbb是检测边界框的平均精度。测试在ResNet-50-C5上进行，步长为32。

6 Summary

当我们想提高R-CNN模型的准确性时，理解RoI Pooling是很重要的。2014年关于Fast R-CNN的论文中提出的标准方法与2018年关于Mask R-CNN的论文中提出的新方法之间存在显著差异，这并不意味着这些方法只适用于特定的网络，我们可以很容易地在快速R-CNN中使用RoI Align，在Mask R-CNN中使用RoI Pooling，但是RoIAlign可以使平均精度更高。

References:

R. Girshick. Fast R-CNN. In ICCV, 2014 https://arxiv.org/pdf/1504.08083.pdf

J. Dai, K. He, and J. Sun. Instance-aware semantic segmentation via multi-task network cascades. In CVPR, 2016 https://arxiv.org/pdf/1512.04412.pdf

K. He, G. Gkioxari, P. Dollar and R. Girshick. Mask R-CNN In ICCV, 2018 https://arxiv.org/pdf/1703.06870.pdf
