AD PCB实用常用快捷键总结

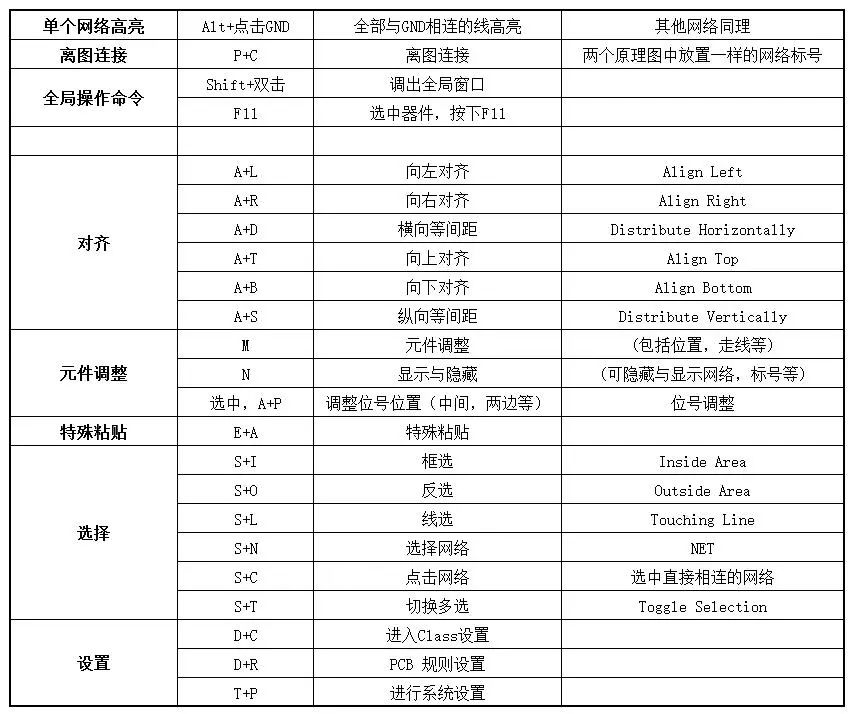

一、PCB中常用快捷键

R+L 输出PCB中所有网络的布线长度

Ctrl+左键点击对正在布的线完成自动布线连接

M+G 可更改铜的形状;

按P+T在布线状态下,按Shift+A可直接进行蛇线走线

T+R对已布完的线进行蛇线布线

E++M+C点击空白出可迅速找到PCB上想要的元件

Backspace 撤销正在布线的上一步操作

* 切换布线层,可在布线过程中放置过孔

Ctrl+Shift  切换层并放置过孔

F8/E+O+S设置圆心点

M+I  翻转选中的元件

P+T 布线

T+E 补泪滴

P+G  铺铜

S+Y 单层选择线

E+B 选择进行复制

二、总结:

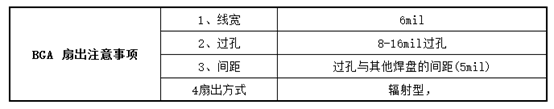

三、BGA 扇出注意事项

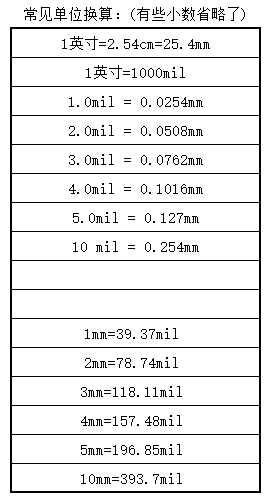

四、常见的单位换算
