氧化锌避雷器测试仪：工作原理与应用及避雷器残压含义

避雷器残压

避雷器残压是指避雷器在通过规定波形的冲击电流时，其两端产生的最大电压峰值。它是衡量避雷器保护性能的核心指标之一，具体含义如下：

1. 残压的物理意义

当电力系统发生过电压（如雷电或操作过电压）时，避雷器迅速导通，将过电压限制在残压水平，保护下游设备免受损坏。残压越低，避雷器的保护效果越好。

2. 残压的影响因素

• 阀片材料：氧化锌阀片的非线性特性决定了残压的大小。
• 冲击电流幅值：残压与冲击电流成正比，但优秀的避雷器应具有稳定的伏安特性。
• 老化程度：阀片老化会导致残压升高，降低保护能力。

3. 残压测试的意义

通过测量避雷器的残压，可验证其是否符合设计标准，并评估老化程度。KDYZ-201 测试仪通过分析阻性电流的谐波分量，间接反映残压特性，帮助运维人员预判避雷器的失效风险。

氧化锌避雷器测试仪

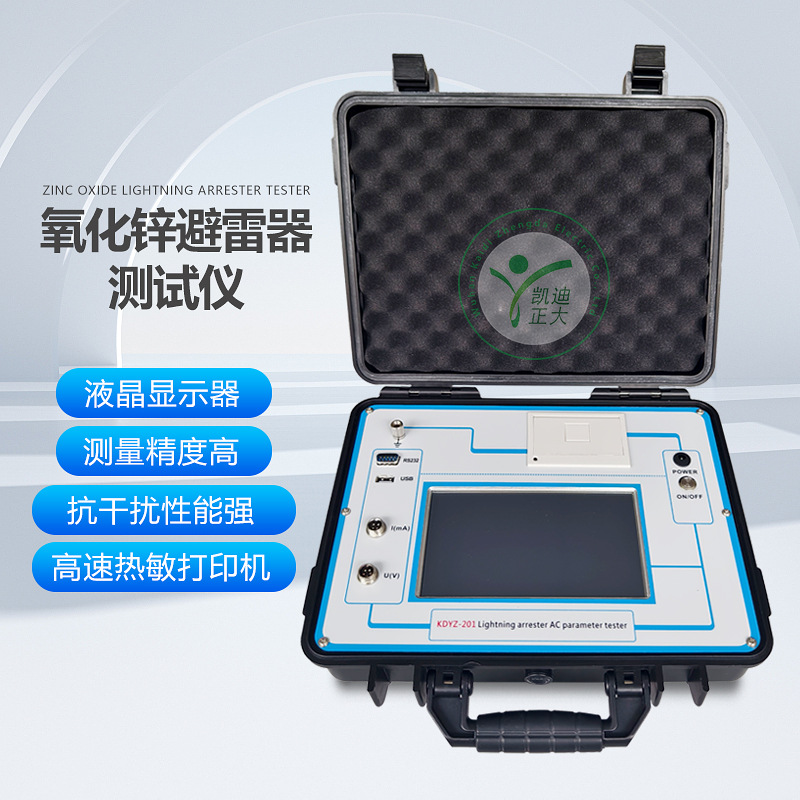

接下来以KDYZ-201氧化锌避雷器测试仪为例分析：

氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的核心设备，其定义可概括为：一种集多物理量同步采集、数字信号处理、智能分析于一体的仪器，通过精测量避雷器的泄漏电流、电压及相位关系，识别设备内部绝缘受潮、阀片老化等隐患。

一、信号采集

1. 电压与电流信号获取

• 电压信号：通过高精度电压传感器或分压器，从避雷器两端或系统母线获取工频参考电压信号（范围 30-100V 可扩展）。
• 电流信号：采用电流互感器或罗氏线圈，测量避雷器泄漏电流（范围 0-10mA 可扩展），包括全电流、阻性电流和容性电流分量。

2. 抗干扰设计

• 电压与电流传感器采用隔离设计，避免高压对测量电路的干扰。
• 支持 20 米长距离电压基准信号取样，适应不同现场安装条件。

二、数字信号处理技术

1. 波形数字化与滤波

• 以高速采样频率（如 10kHz 以上）对模拟信号进行离散化，生成电压和电流的实时波形。
• 应用数字滤波技术（如 FIR 或 IIR 滤波器）滤除噪声和高频干扰，保留工频基波（50Hz/60Hz）及其谐波成分。

2. 谐波分析与分解

• 通过快速傅里叶变换（FFT）对信号进行频谱分析，提取基波（1 次）和 3、5、7 次谐波分量。
• 计算全电流有效值、阻性电流基波及各次谐波有效值、容性电流基波等参数。

3. 相位差与功率计算

• 基于电压和电流的基波信号，计算两者的相位差（φ），进而推导出有功功率（P = U × I × cosφ）。
• 分析阻性电流的正、负峰值（Ir+、Ir-），判断避雷器是否存在非线性特性异常。

三、关键参数分析与缺陷诊断

1. 全电流与阻性电流分析

• 全电流（I_total）：反映避雷器整体泄漏情况。若全电流增大，可能表明内部受潮或阀片老化。
• 阻性电流（I_r）：直接体现阀片的非线性特性。阻性电流增加通常意味着阀片劣化或绝缘性能下降。
• 容性电流（I_c）：与避雷器电容相关，可辅助判断内部结构是否发生变化。

2. 工频参考电压与功耗

• 工频参考电压（U_ref）：避雷器在规定电流下的电压值，用于验证其伏安特性是否符合标准。
• 有功功率（P）：避雷器在运行中的功率损耗，异常增大可能提示内部发热或局部放电。

3. 波形特征识别

• 显示电压和电流的真实波形，通过波形畸变程度判断是否存在谐波污染或异常放电现象。例如，阻性电流波形出现尖峰或不对称，可能表明阀片存在局部缺陷。

四、抗干扰与补偿算法

1. 相间干扰补偿

• 在三相系统中，边相避雷器（如 A、C 相）易受中间相（B 相）电场干扰。仪器通过算法补偿，消除相间耦合对测量结果的影响。

2. 软件抗干扰技术

• 结合数字滤波、相干检测等算法，抑制现场电磁噪声（如电晕、开关操作等），确保数据稳定性。

五、典型工作流程

1. 连接电压和电流传感器至避雷器两端。
2. 启动仪器，同步采集电压和电流信号。
3. 仪器自动进行数字滤波、谐波分解和参数计算。
4. 显示测量结果（如全电流、阻性电流、相位差等）及波形。
5. 存储数据或打印报告，根据预设阈值判断避雷器是否合格

六、应用

其被广泛应用于电力系统中氧化锌避雷器的状态检测，优势体现在以下场景：

1. 带电检测与停电检测

• 带电检测：支持在运行电压下直接测量，无需停电，适用于变电站、输电线路等需要在线监测的场景，可及时发现阀片老化、内部受潮等隐患。
• 停电检测：在试验室或离线状态下，通过模拟工频电压，验证避雷器的伏安特性及绝缘性能。

2. 关键参数测量

• 全电流与阻性电流：通过分析阻性电流的基波和谐波分量，判断避雷器的非线性特性是否正常。
• 工频参考电压：评估避雷器在额定电压下的稳定性。
• 功耗与相位差：反映避雷器的能量损耗和绝缘状态。

3. 抗干扰能力

采用数字滤波和谐波分析技术，可有效抑制现场电磁干扰，确保测量结果的准确性。例如，在中性点不接地系统中，仪器可精确测量边相避雷器的阻性电流，避免相间耦合误差。

4. 便携性与适应性

仪器体积小（360×260×140mm）、重量轻（5kg），支持锂离子电池供电（连续工作 > 8 小时），适合野外作业或无电源环境。

（本文基于典型测试仪型号，均为个人经验解读，实际应用需参照具体设备手册）
