变压器测试仪：智能有载开关电阻校验技术特点

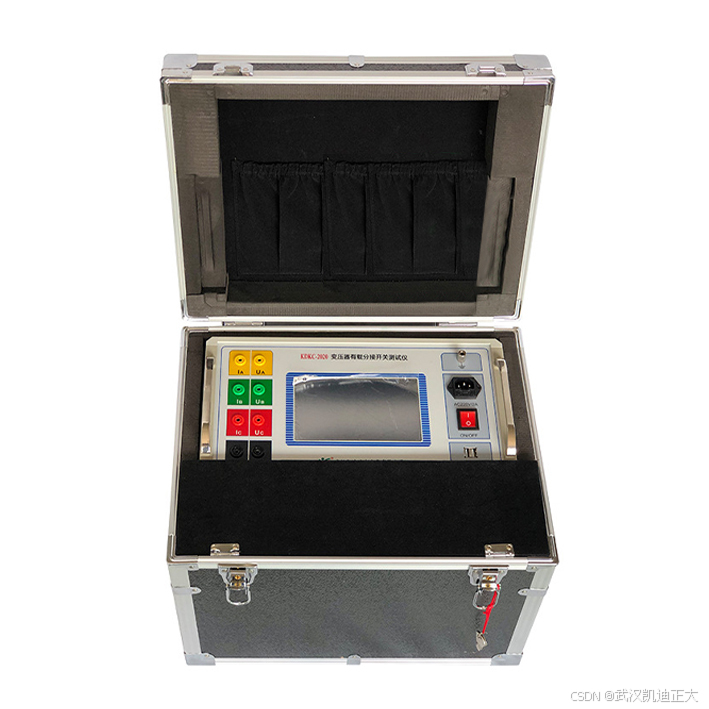

变压器有载调压开关测试仪 是用于测量分析电力变压器及特种变压器有载分接开关电气性能指标的综合仪器。支持过渡时间、过渡波形、过渡电阻、三相同期性等核心参数测量。

根据需要和现场条件可选择直接从分接开关引线测量或通过变压器三相套管及中性点接线测量。

图片版权：武汉凯迪正大电气有限公司

技术参数

1、三路独立测试电源：3A/1A档； 0.6A/0.2A档
2、端口最大电压：24V
3、仪器设置采样率10～30KHz
4、电阻测量范围：0.3～40Ω
5、电压模式：1A档 0.4Ω～20Ω；0.2A档 10Ω～100Ω
6、过渡电阻量程:100Ω
7、电阻分辨率：0.1Ω
8、准确度/过渡电阻：±5%读数±0.1Ω
9、时间测量范围：1ms～300ms
10、时间分辨率：0.1ms
11、时间测量精度：1ms～100ms±0.1ms；100ms～300ms±1%
12、准确度/过渡时间：±0.5%读数±0.2mS
13、三相同期性：0.1ms；
14、采样频率：10~20KHz
15、处理部分：高速32位微处理器，存贮波形多达1000组;
16、高速A/D转换器，最高采样率可达400KHZ;
17、电源：AC220V10%;功率180W。
18、尺寸：420mm*350mm*220mm。
19、重量：12kg

产品特点

1、测试Y0、Y、△型变压器，阻值不用换算直接显示。
2、数据分析人性化，可以自动的找出波形中间的故障，并做记号。
3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度。
4、可以带绕组或不带绕组进行测试。
5、四端接线方式，提供高精度电阻测量,且无需导线补偿。
6、在测试中间可以连续测试，节约变压器停电的时间。
7、本变压器有载开关测试仪可以生成word报告，方便数据的管理和查询。
8、仪器由小型的计算机控制，外配800×480彩色液晶触摸屏。
9、高速打印机，支持外挂鼠标，操作方便。
10、仪器内部可以自动保存1000组数据，也可以外接U盘保存。
