仿真每日一练 | ABAQUS显式动力学分析-二维切削

今天给大家介绍一个ABAQUS显式动力学分析的应用-二维切削仿真，案例模型如下图所示。

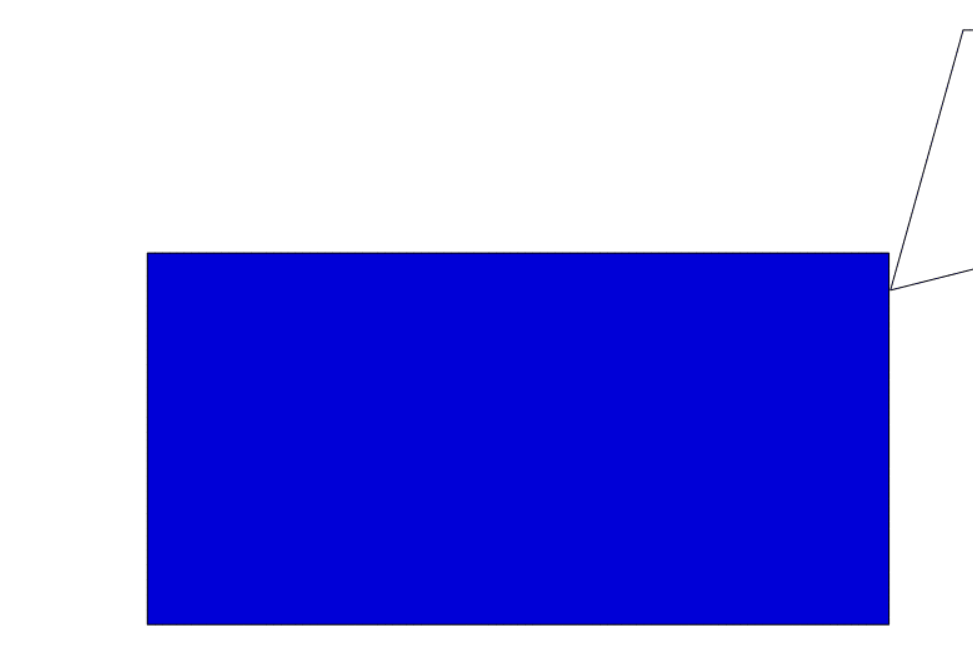

图1 案例了解

回顾一下ABAQUS的有限元分析流程：

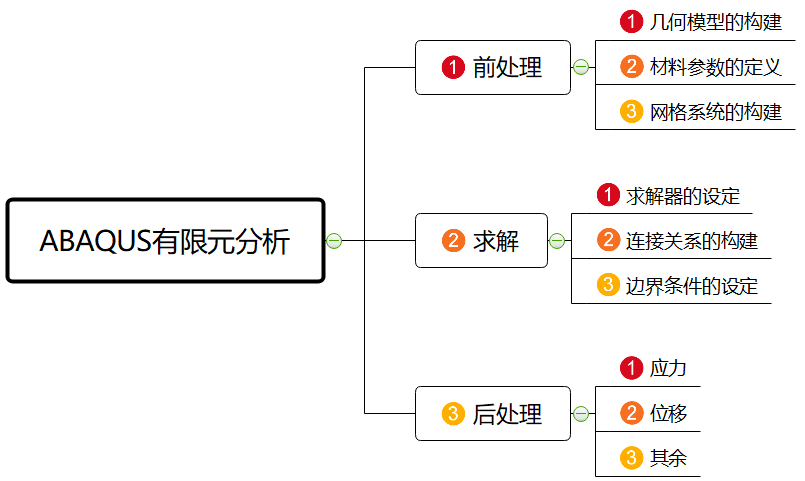

图2 ABAQUS有限元分析流程

一、前处理

1.1 几何模型的构建

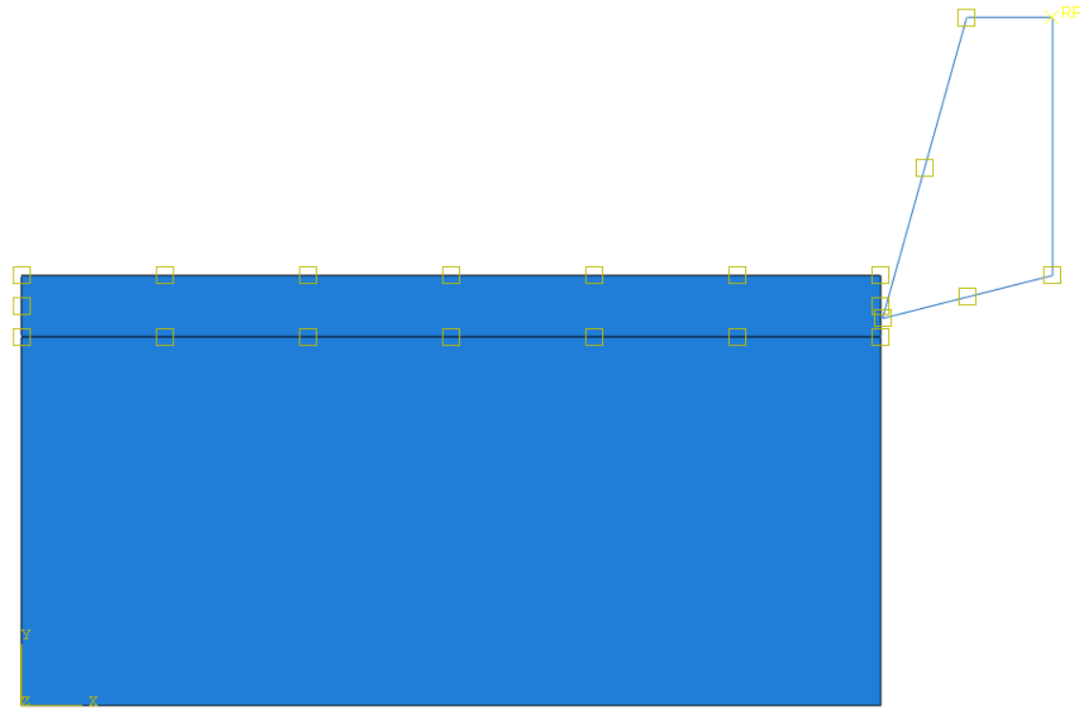

Part模块通过create part创建2D-deformable-shell工件模型，矩形尺寸大小为10*5；通过create part创建2D-discrete rigid-wire刀具模型，依据工件尺寸大致创建，并在任意角点处创建参考点。

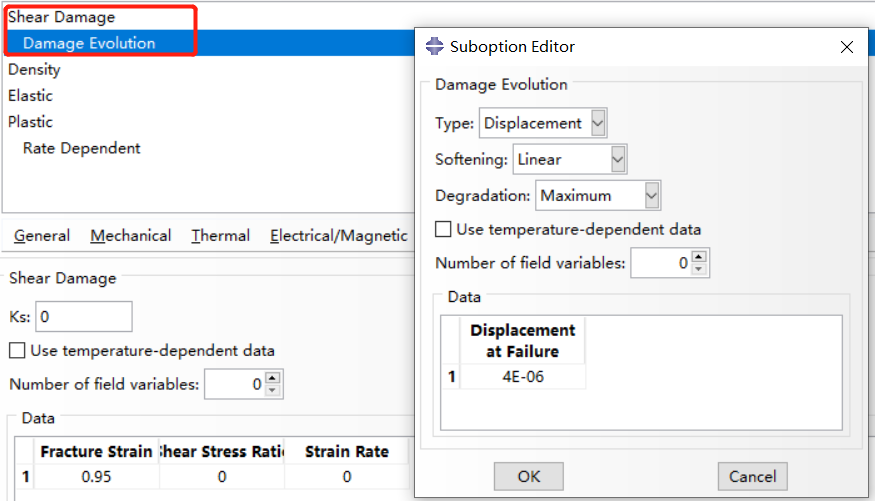

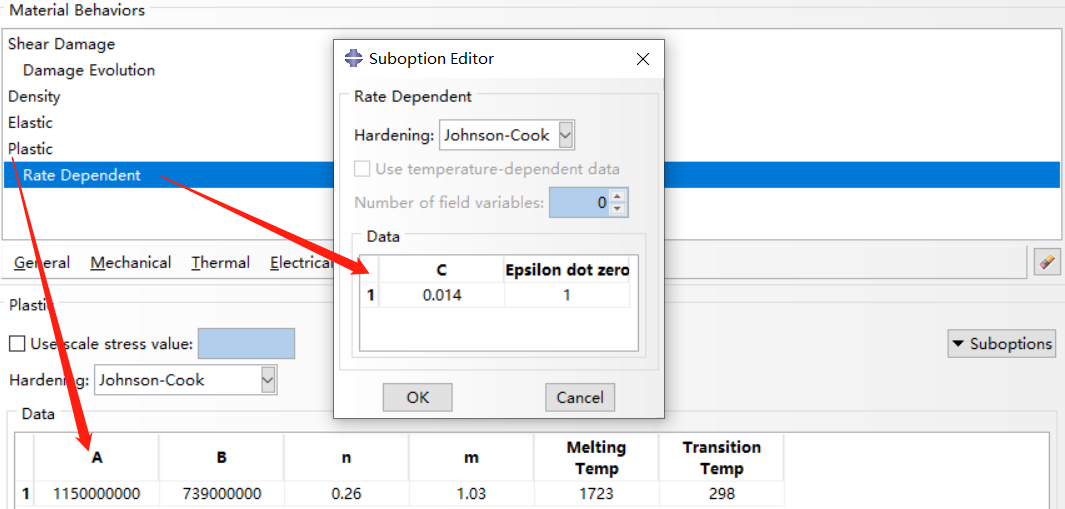

1.2 材料参数的定义
