matlab图像边缘检测——prewitt算子

1.prewitt算子概述

Prewitt算子是一种常用的边缘检测算子，它与Sobel算子类似，可以通过计算像素点的梯度来检测图像中的边缘。Prewitt算子通过卷积运算来计算像素点在水平和垂直方向上的梯度。

Prewitt算子同样使用两个3x3的模板进行卷积操作，分别对应水平方向和垂直方向的梯度计算。这两个模板分别称为Gx和Gy。

水平方向模板 Gx：

-1	-1	-1
0	0	0
1	1	1

垂直方向模板 Gy：

-1	0	1
-1	0	1
-1	0	1

通过将这两个模板与图像进行卷积操作，可以得到每个像素点在水平方向和垂直方向上的梯度值。然后，通过对这些梯度值取绝对值并取整数部分，可以得到每个像素点的梯度强度。

和Sobel算子类似，Prewitt算子也可以利用梯度强度来检测边缘。边缘通常对应着梯度变化较大的区域，因此可以通过对梯度强度进行阈值分割来获得二值化的边缘图像。

Prewitt算子在计算边缘时没有考虑中心像素点，因此对一些边缘可能会产生较大的误差。然而，Prewitt算子在某些场景下会比Sobel算子更加敏感，能够检测到一些细节和细小的边缘。

总的来说，Prewitt算子是一种简单且常用的边缘检测算子，适用于许多计算机视觉和图像处理应用中的边缘检测任务。

clear all;
close all;
clc;
I=imread('cell.jpg');
I=rgb2gray(I);
I=im2double(I);
[J,thresh]=edge(I,'prewitt',[],'both');%prewitt算子,[]表示系统自动计算阈值进行二值化
                                     %horizontal水平，vertical垂直，both两个

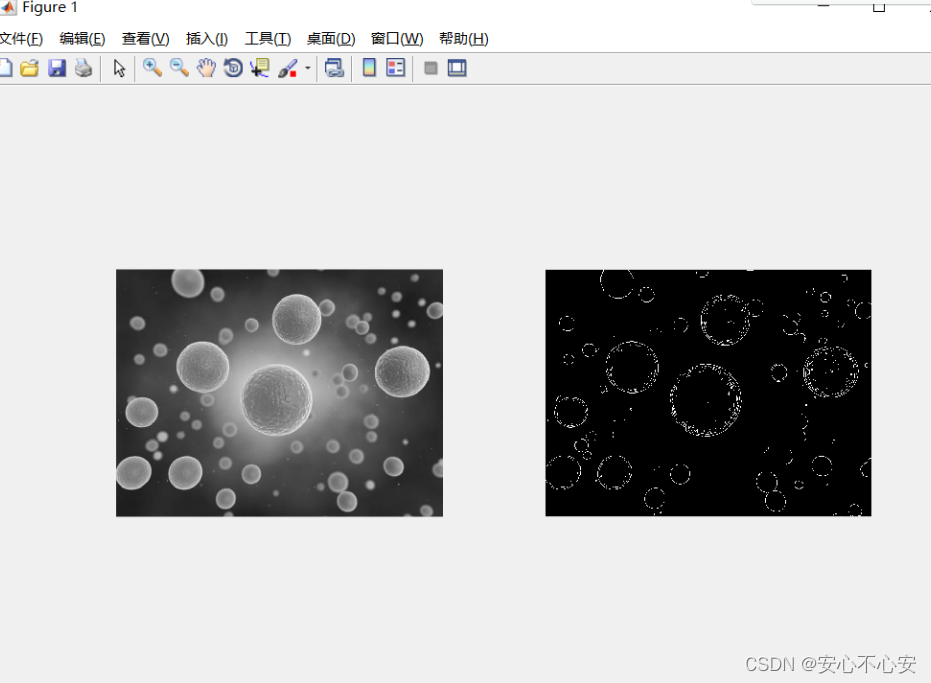

figure;
subplot(121),imshow(I);
subplot(122),imshow(J);
